气动执行机构配套气缸座结构设计

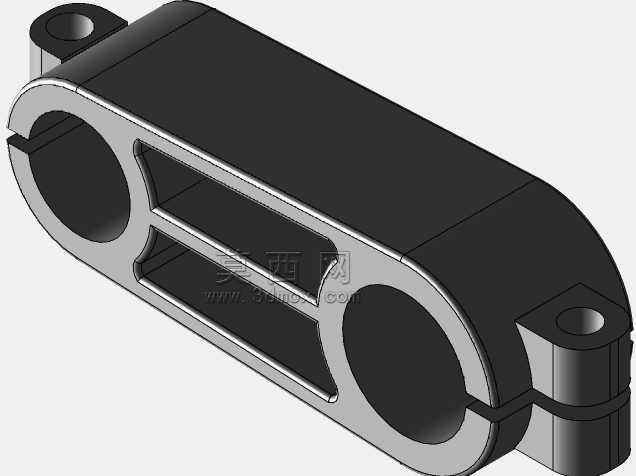

　　在气动传动系统的布局搭建中，气缸座是承担气缸定位、载荷传递、动作导向的核心支撑部件，其结构合理性直接决定整套气动执行机构的运行稳定性与服役寿命，常见应用场景覆盖自动化生产线的工件推送工位、工装夹具的夹紧单元、物流分拣设备的挡停机构、包装机械的封切执行端等需要直线气动驱动的环节，不同工况下的载荷特性、安装空间、动作行程差异，会对气缸座的结构形式提出差异化的设计要求。这款气缸座采用一体化铸造成型后做精加工的工艺路线，主体为长条形框架式镂空结构，两端设置大直径同轴通孔作为气缸缸筒的安装定位孔，孔壁预留足够的壁厚以承受气缸往复动作带来的径向冲击与轴向反力，避免长期运行后出现孔位变形导致的气缸卡滞问题；

　　两端大孔的外侧分别延伸出带小直径通孔的安装耳，小通孔的位置与大孔保持平行度公差要求，用于穿装固定螺栓将整个气缸座锁定在设备安装基面，耳板与主体衔接位置做了圆弧过渡处理，消除应力集中隐患，防止设备运行过程中受交变载荷作用出现耳板断裂的故障。主体中段的镂空结构并非单纯为了减重，而是在保证整体结构刚性的前提下，预留出气缸活塞杆侧的附件安装空间，同时方便运维人员观察气缸密封件的老化状态、清理堆积在安装区域的切屑与灰尘，镂空区域的加强筋沿载荷传递方向布置，筋板厚度经过受力校核，既不会因筋板过薄导致整体刚性不足出现受力形变，也不会因筋板过厚造成材料浪费、整体重量超标。从安装边界来看，两端大孔的中心距是匹配对应气缸行程的核心尺寸，

　　设计时需要严格控制两孔的同轴度公差在0.02mm以内，否则气缸装入后会出现缸筒偏斜，导致活塞杆运行时密封圈偏磨，大幅缩短气缸使用寿命；外侧安装耳的小孔中心到主体底面的高度尺寸，需要和配套设备的安装基面高度匹配，保证气缸活塞杆的伸出方向和被驱动部件的运动方向保持同轴，避免出现侧向分力加剧活塞杆磨损。设计过程中首先根据选定气缸的缸径确定两端安装孔的内径尺寸，按照1.5倍缸径的经验值预留孔壁厚度，再结合气缸的额定输出推力计算主体截面的抗弯模量，确定框架结构的外形宽度与高度，中段镂空的尺寸需要避开气缸的磁性开关安装位置，保证磁性开关可以顺畅卡在缸筒外壁不与筋板发生干涉；安装耳的小孔直径按照所选固定螺栓的公称尺寸预留0.5mm的安装间隙，

　　方便现场装配时调整位置，耳板的厚度按照螺栓预紧力的挤压强度校核，确保螺栓拧紧后耳板不会出现压溃变形。实际选型应用时，需要先确认待安装气缸的缸筒外径、行程长度、安装方式是否和该气缸座的匹配尺寸一致，再核对设备安装面的螺栓孔位是否和安装耳的孔位对应，若应用在有切削液、粉尘的加工设备场景，还可以在主体镂空位置加装防尘盖板，避免杂质进入气缸运动区域；装配时需要先将气缸缸筒穿入两端定位孔，调整气缸的轴向位置保证活塞杆伸出行程满足使用要求，再拧紧安装耳的固定螺栓，螺栓拧紧力矩要符合对应规格螺栓的力矩要求，避免力矩过大导致耳板变形或螺栓断裂。这类框架式气缸座相比分体式的支撑座，装配环节的调整工作量更小，整体刚性更优，尤其适合长行程气缸的安装支撑，能够有效抵消长行程气缸动作时产生的轻微振动，保证气动执行机构的动作精度满足生产工艺要求。
