NEMA17双轴42型混合式步进电机结构

　　在桌面级数控设备、小型自动化模组的选型与结构设计环节，42规格双轴步进电机是出镜率极高的动力元件，这款NEMA17规格的双轴混合式步进电机，刚好覆盖了多数小型精密传动场景的动力需求。从实际应用场景来看，这类电机常被用在小型数控雕刻机的XYZ轴传动、3D打印机的挤出与进给机构、桌面点胶机的位移滑台驱动、小型传送带的动力输出，甚至部分实验室自动化采样设备的工位切换结构上，双出轴的设计让它可以在电机尾端额外挂载编码器、手轮或者第二路负载，省去了额外加装传动转接件的麻烦，在紧凑空间的设备布局里优势尤其明显。

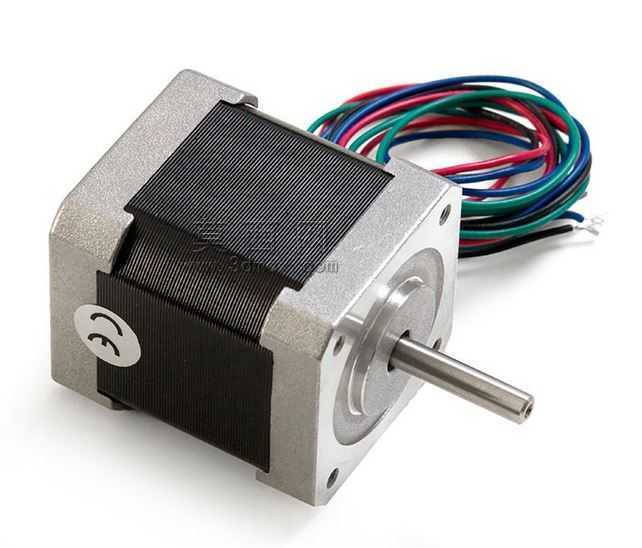

　　从功能特性上看，混合式步进的结构结合了反应式和永磁式步进的优势，静态保持扭矩足够应对小型设备的切削推力、负载启停的惯性冲击，步距角精度可以满足多数开环控制场景的定位需求，不需要额外加装复杂的反馈装置就能实现稳定的位置控制，对于成本敏感、结构空间有限的小型设备来说，这种动力方案的性价比远高于同规格的伺服系统。出线端采用多色分相引线，接线时可以直接通过线色区分A+、A-、B+、B-四相绕组，不需要额外拆解电机核对相位，现场装配接线的效率能提升不少，引线长度预留了足够的走线冗余，适配不同设备内部的布线走向，不需要额外接长引线就能完成装配。

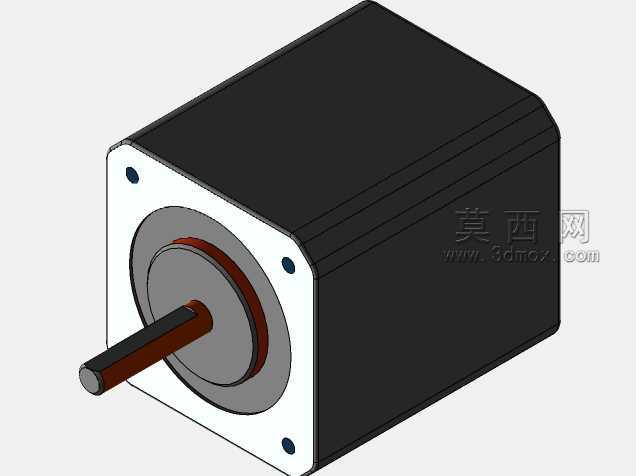

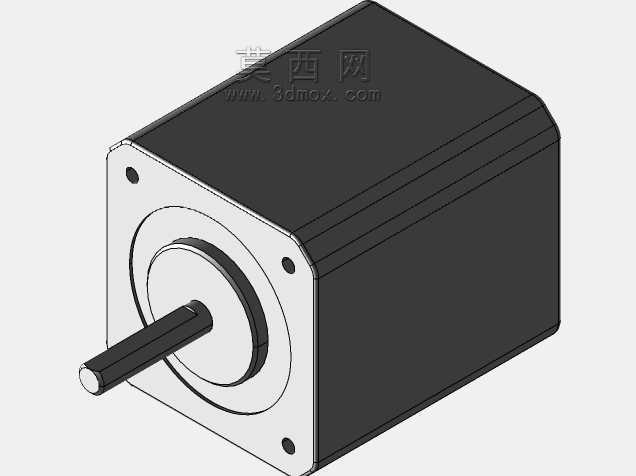

　　做结构设计的时候，这款电机的安装边界是必须重点核对的参数：法兰安装面为标准42mm见方的正方形，安装孔位采用对角4.5mm通孔设计，孔位中心距31mm，适配市面上绝大多数标准42电机安装座、滑台连接法兰，不需要重新加工定制安装板就能直接替换同规格的其他品牌电机。电机本体的机身长度为47mm，输出轴为直径5mm的D型切削轴，轴伸长度24mm，双轴结构的尾轴直径和前轴保持一致，尾轴伸长度15mm，不管是前轴装同步轮、联轴器，还是尾轴装手轮、编码盘，都能直接适配标准的5mm孔径传动件，不需要额外做轴径转接。设计安装结构的时候要注意，电机本体的出线侧位于机身侧面，布局安装空间时需要预留至少15mm的引线弯折空间，避免引线被安装座挤压造成绝缘破损；电机前端面和安装座贴合时要加装0.2mm厚的绝缘青壳纸，既可以调整安装同轴度，也能避免电机和金属安装板之间形成涡流损耗，影响电机运行稳定性。

　　从设计思路上看，这款电机的结构完全遵循NEMA17标准安装尺寸做的兼容化设计，定子绕组采用多槽集中绕线方式，在有限的机身长度里最大化绕组匝数，提升低速运行时的扭矩输出，转子采用永磁磁钢和导磁齿结合的结构，步距角为常见的1.8度，整步驱动下每转200步，搭配16细分驱动器的时候可以实现0.1125度的单步分辨率，足够应对多数小型设备的精密定位需求。机身外壳采用拉伸铝型材一体成型，表面做阳极氧化处理，既可以提升外壳的散热能力，长时间运行时绕组产生的热量可以通过铝壳快速散出，避免温升高导致的扭矩衰减，也能提升外壳的抗锈蚀能力，在车间多尘、少量切削液飞溅的环境里也能稳定运行。输出轴采用不锈钢材质加工，表面做硬化处理，长期和联轴器、同步轮配合装拆也不会出现轴面磨损、键槽变形的问题，D型轴的切削平面可以让紧定螺丝直接顶在平面上，避免传动过程中出现轴和连接件打滑的问题，传动可靠性比光轴结构高很多。

　　在实际做设备结构校核的时候，还要注意电机的运行负载边界：这款电机的额定运行电流为1.68A，搭配对应电流的驱动器时，静态保持扭矩可以达到0.45N·m，运行转速在0-300rpm区间内扭矩衰减很小，适合中低速大扭矩的传动场景，如果设备需要更高的运行转速，就需要适当调整驱动器的电流参数，同时做好电机的散热设计，避免长时间高速运行导致的电机过热。双出轴结构在挂载尾端负载的时候，要注意尾轴的径向负载不能超过10N，轴向负载不能超过5N，因为尾轴没有额外的支撑轴承，过大的径向负载会导致电机内部轴承偏磨，缩短电机的使用寿命，尾端如果挂载编码器的话，要选用空心轴套直连的编码器，不要用同步轮或者皮带带动编码器，避免额外的径向力作用在尾轴上。

　　很多新手工程师在做结构设计的时候，容易忽略电机的出线方向和安装螺丝的长度，这款电机的安装螺丝拧入电机法兰的深度不能超过6mm，过长的螺丝会顶到电机内部的定子绕组，造成绕组短路烧毁电机，设计安装板的时候要在螺丝孔位做沉台设计，或者选用长度合适的安装螺丝，避免装配时出现失误。另外电机在和丝杠、导轨传动结构连接的时候，要保证电机轴和传动丝杠的同轴度误差在0.1mm以内，过大的同轴度误差会导致电机运行时噪音增大、轴承磨损加快，甚至出现堵转丢步的问题，装配时可以用百分表打表调整电机安装位置，或者选用带挠性结构的梅花联轴器来补偿少量的同轴度误差，提升传动系统的稳定性。
