NEMA23规格60系列高扭矩混合式步进电机结构

　　在数控设备、小型自动化工作站、3D打印设备、桌面级雕刻机以及各类点位控制的传动场景中，NEMA23规格的混合式步进电机一直是中小扭矩传动需求里的核心选型部件，这类安装法兰尺寸为57mm见方（行业内也常称60系列机身）的步进电机，平衡了安装空间占用、输出扭矩、运行精度三者的关系，是很多结构工程师做中小负载传动方案时的优先选项。

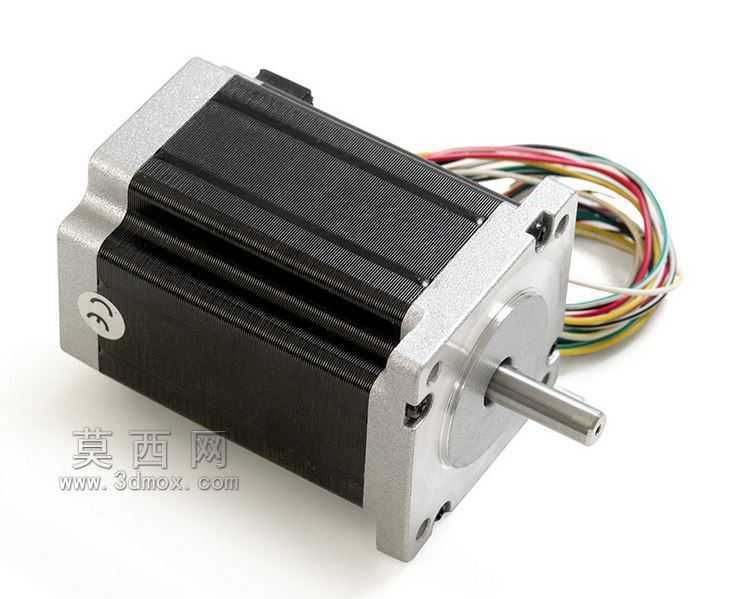

　　从实际安装边界来看，这款电机的前端安装法兰严格遵循NEMA23标准尺寸，四个安装孔的孔位分布、轴伸直径、轴伸长度、止口尺寸都完全匹配行业通用安装规范，工程师在做设备结构设计时，不需要额外调整安装座的孔位参数，直接适配市面上通用的电机支架、同步轮、联轴器即可，能大幅缩短结构设计的适配周期。机身部分采用叠片冲压的硅钢片做定子铁芯，外层包裹黑色的绝缘塑封层，既可以提升铁芯的绝缘性能，也能避免铁芯叠片在长期运行中出现松散移位的问题，两端的端盖采用压铸铝合金材质，在保证结构强度的同时尽可能降低整机重量，端盖上预留的安装孔位做了沉台设计，安装螺丝锁紧后不会突出端盖平面，不会和周边的结构件产生运动干涉。

　　从功能特性层面来说，这款高扭矩混合式步进电机，结合了反应式步进电机和永磁式步进电机的优势，定子绕组采用多极绕线方式，转子带永磁磁钢，运行时的步距角精度更高，低速运行时的振动更小，输出扭矩相比同尺寸的反应式步进电机提升30%以上，能够在较低的转速下直接驱动负载，省去额外的减速机构，简化设备的整体传动链。电机尾部引出的多芯出线采用不同颜色做相位区分，工程师在接线调试时可以直接通过线色区分A+、A-、B+、B-相位，不需要反复测量绕组相位，能减少现场调试的接线错误率，出线部分做了防拉扯的应力缓冲处理，长期往复运动或者设备走线拉扯时，不会出现线芯和绕组焊点脱落的问题。

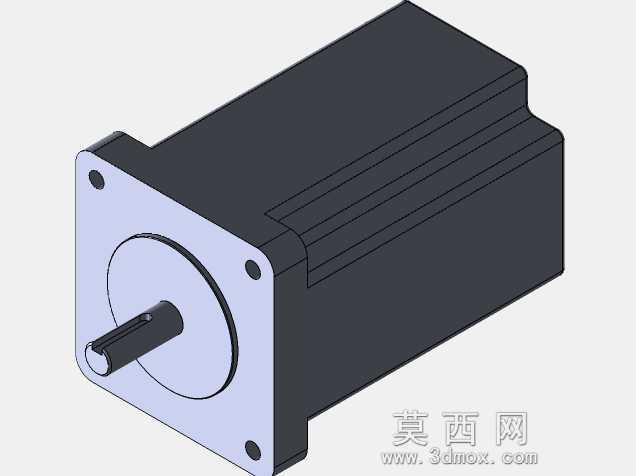

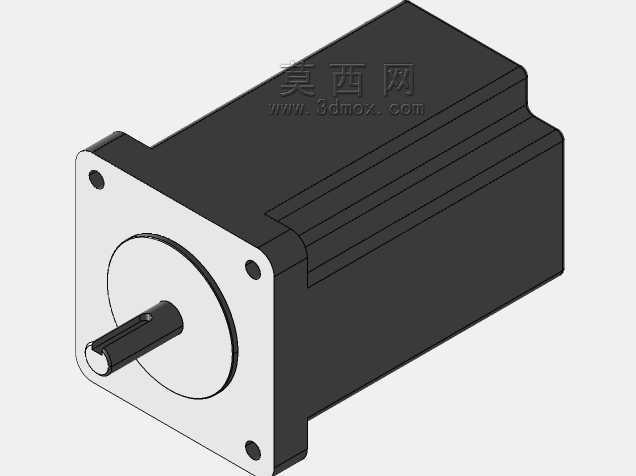

　　在做三维建模的时候，这款电机的模型还原了实际产品的所有安装关键尺寸，包括法兰止口的配合公差、轴伸的键槽尺寸、安装孔的螺纹深度、机身的最大外轮廓尺寸、出线端的出线方向和线缆最小弯曲半径，结构工程师在做整机装配设计时，可以直接把这个模型调入装配体，用来校验电机和周边结构件的安装间隙，比如电机和安装板的贴合度、轴伸和联轴器的配合长度、电机尾部和设备背板的预留间隙、线缆走线的空间是否足够，不需要再手动测绘电机尺寸，能有效避免后期加工装配时出现尺寸干涉的问题。

　　从实际应用场景出发，这款电机可以适配的工况非常广泛，在数控雕刻机上可以用来驱动X/Y轴的进给传动，配合丝杠或者同步带传递动力，满足中小幅面雕刻的进给精度要求；在自动化点胶设备、螺丝锁付设备上，可以用来驱动模组做点位运动，凭借步进电机开环控制即可获得足够定位精度的特性，省去额外的编码器反馈部件，降低设备的整体成本；在小型传送带、包装送料机构上，这款电机的输出扭矩足够驱动辊筒持续运转，低速运行时的扭矩波动小，不会出现送料卡顿或者速度不均的问题；甚至在一些小型的数控转台、分度机构上，搭配对应的步进驱动器做细分驱动，可以实现更小的步距角分辨率，满足小角度分度的定位需求。

　　设计这类电机模型的时候，需要重点关注安装配合面的尺寸精度还原，不能只做外观的曲面建模，所有和装配相关的尺寸都要和实际量产产品保持一致，比如前端轴伸的直径公差要按照电机行业的标准配合公差来做，安装孔的位置度要控制在合理的公差范围内，端盖和机身的配合台阶要还原实际的装配关系，这样工程师在使用模型做装配校验的时候，得到的间隙分析结果才具备实际参考价值，不会出现模型里看着能装上，实际加工后零件装不上的问题。另外电机表面的CE标识、参数标识区域也做了还原，在做设备渲染或者方案展示的时候，可以更贴近真实的设备装配效果，不需要后期再额外贴图处理。

　　在选型匹配的时候，工程师需要结合实际的负载扭矩、运行转速、安装空间来确认这款电机是否适配，这款电机的机身长度对应3008型号规格，机身长度更长，绕组的匝数更多，低速下的输出扭矩更大，适合驱动需要较大启动力矩的负载，但是对应的转子惯量也会稍大，在做高速往复运动的工况下，需要提前核算加减速曲线，避免出现失步的问题。模型里也还原了电机的整体重量参数，工程师在做整机的重心核算、安装支架强度校核的时候，可以直接赋予模型对应的材质密度，得到准确的重量和重心位置数据，为支架的强度仿真提供准确的参数输入。
