NEMA17单轴高扭矩混合式步进电机结构

　　在桌面级数控设备、小型自动化模组的传动选型中，42系列即NEMA17规格步进电机一直是小负载高精度位移场景的核心执行元件，本次呈现的单轴高扭矩混合式步进电机结构，完全贴合小型设备安装空间局促、输出扭矩要求均衡、运行稳定性要求高的实际工程需求。从实际应用场景来看，这类电机广泛覆盖桌面3D打印机的XYZ轴进给、小型数控雕刻机的主轴进给与位移传动、自动化点胶设备的滑台驱动、小型传送带的动力输入、实验室精密流体分配设备的位移控制，甚至部分小型机械臂关节的开环传动场景，这类场景普遍不需要超大输出扭矩，但对安装空间的边界尺寸、电机运行的低频振动控制、出线方式的适配性有明确要求。从设计思路层面，这款电机采用混合式步进电机的经典定转子结构，

　　定子采用多齿硅钢片叠压结构，绕组采用多股漆包线分层绕制，既保证足够的磁通量密度，又能在有限的机身长度下压缩整体体积，转子采用永磁体与导磁齿结合的结构，配合定子齿的细分步距设计，可实现1.8度的标准步距角，适配市面上绝大多数通用步进驱动器的细分设置，无需额外定制驱动参数即可快速适配设备。外形尺寸与安装边界方面，这款电机严格遵循NEMA17安装标准，安装法兰的固定孔位间距为42mm见方，输出轴采用标准单D型轴设计，轴径与伸出长度完全匹配通用的联轴器、同步带轮安装尺寸，无需额外加工即可直接装配市面上的标准传动配件；机身长度控制在47mm规格对应的尺寸范围内，既不会因为机身过长挤占设备内部的布线与其他元件安装空间，

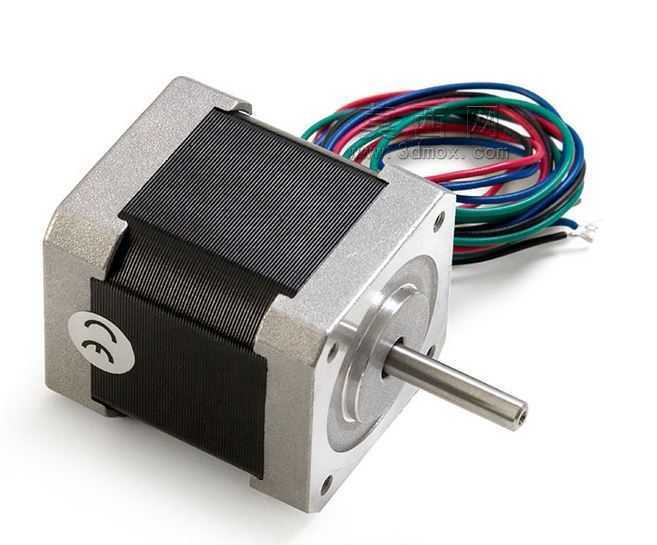

　　也不会因为机身过短导致输出扭矩无法满足常规小负载传动需求。出线端采用四相引线直接引出的方式，引线采用不同颜色区分相序，现场接线时可直接通过线色匹配驱动器的A+、A-、B+、B-接口，省去了接线端反复核对相序的调试步骤，引线长度预留了足够的设备内部布线余量，可根据设备内部走线槽的布置灵活调整固定位置。从功能特性来看，这款单轴结构的步进电机在额定电流下可输出足够的保持扭矩，满足小型滑台在垂直安装场景下的负载自锁需求，停机状态下无需额外加装抱闸机构即可锁定负载位置，简化了小型设备的结构设计；电机端盖采用压铸铝合金材质，既保证足够的结构强度支撑输出轴的径向负载，又能通过金属端盖将绕组运行产生的热量快速散出，

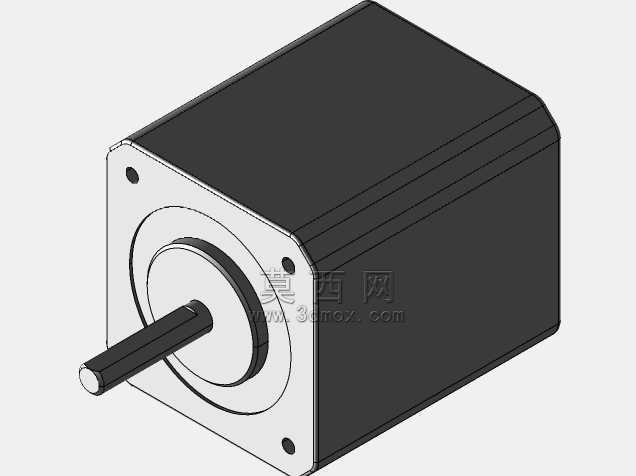

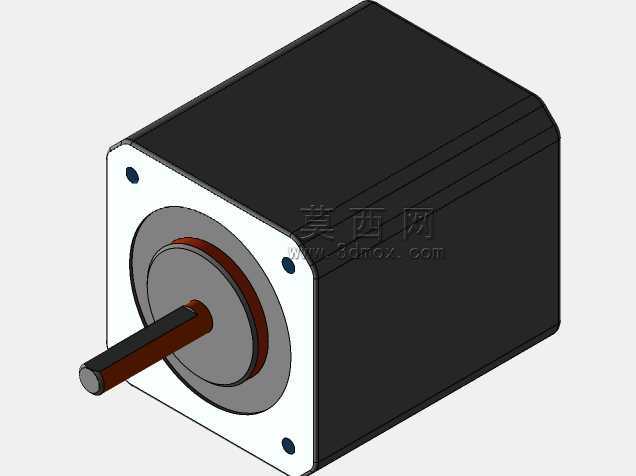

　　长时间连续运行时的温升控制在合理范围内，避免因为过热导致绕组绝缘老化加速。在实际建模过程中，完整还原了电机本体的所有安装特征，包括法兰端的定位止口尺寸、固定孔的沉头深度、输出轴的D型切面位置与尺寸、机身表面的散热筋结构、尾部端盖的出线口位置，甚至机身侧面的标识区域结构也做了等比例还原，结构设计人员在进行设备整体装配时，可直接将该模型导入装配体中进行干涉检查，提前验证电机与周围安装支架、传动部件、布线空间的位置关系，避免实际加工装配时出现尺寸干涉问题。对于设备选型人员来说，可通过该模型直观核对电机的安装尺寸与自身设备设计的安装位是否匹配，提前确认输出轴与联轴器的配合长度、法兰止口与安装板的定位配合尺寸，减少选型阶段的尺寸核对工作量。不同于部分简化模型只保留电机大致外形的做法，这个结构模型完整还原了电机的所有外部装配特征，甚至引线的出线方向与弯曲半径也做了符合实际布线状态的还原，在进行设备布线仿真时，也可参考引线的位置预留足够的走线空间，避免装配时引线被其他部件挤压磨损。在小型自动化设备的设计迭代中，这类标准规格步进电机的模型复用率极高，准确的安装尺寸模型可大幅缩短结构设计阶段的建模周期，设计人员无需从零开始绘制电机模型，即可快速完成传动部分的装配布局，把更多精力放在设备的功能结构优化上。
