PoStep25-32双极步进电机驱动控制板

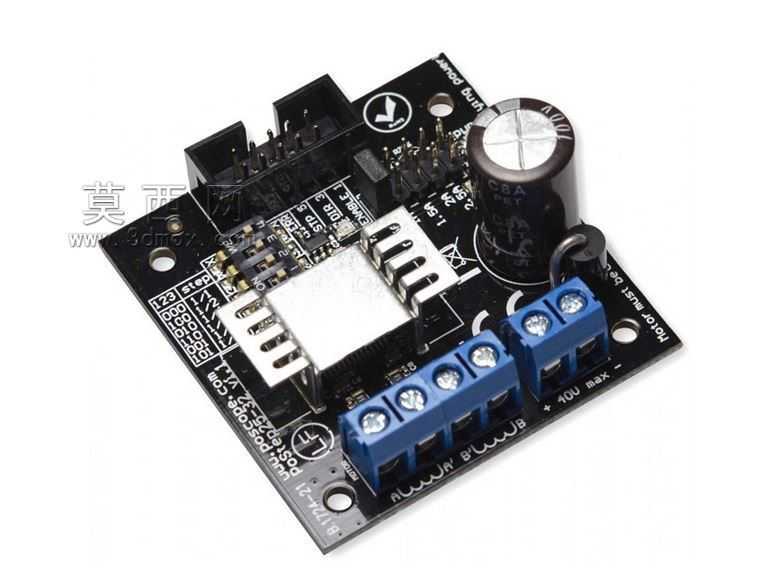

　　在小型数控雕刻机、桌面级3D打印设备、自动化送料机构、小型机械手点位控制这类对步进电机运行平稳性有要求的场景里，双极步进电机的驱动单元直接决定了整套运动机构的运行精度与发热表现，这款PoStep25-32驱动板的结构设计，完全围绕小体积设备的安装空间限制做了针对性优化。从实际安装边界来看，整块驱动板采用FR-4玻纤基材制作，板载元件布局做了高低压区域的物理分隔，功率输出端的蓝色接线端子统一排布在板卡侧边，端子间距预留了常规螺丝刀的操作空间，现场接线时无需额外预留板卡侧面的操作余量，可直接贴装在设备电控仓的内壁安装位上，固定孔位采用行业通用的3mm孔径，孔距匹配市面上多数小型步进驱动的安装尺寸，替换同规格驱动时无需重新打孔调整安装位。

　　板载的大体积电解电容布置在电源输入侧的近端，可有效吸收电机启停瞬间的反向电动势冲击，避免电源端的电压波动干扰主控板的信号传输，功率输出部分的散热片直接贴合在板卡表面，无需额外加装风冷结构即可满足额定电流下的长时间运行散热需求，低发热的设计思路也让这款驱动可以适配密闭式的小型电控仓安装场景，不用预留专门的通风散热通道。从功能特性上看，这款驱动针对双极步进电机的细分驱动做了电路优化，可实现平稳的低转速运行，避免低速爬行现象，在雕刻机做小进给量的曲面加工、3D打印机做匀速挤出运动这类场景下，能有效减少电机运行的振动传递到执行端，提升加工成品的表面质量。信号输入接口采用排针布局，可直接对接市面上主流的运动控制卡、PLC脉冲输出端，

　　接口定义做了清晰的丝印标注，现场接线时无需反复查阅手册即可完成接线，减少接线错误导致的板卡烧毁风险。板卡上的状态指示灯布置在显眼的侧边位置，设备调试时可直接通过指示灯判断电源、信号、故障状态，不用额外外接检测设备即可快速排查接线问题。在设计思路上，这款驱动没有追求冗余的大电流输出参数，而是聚焦在25-32规格步进电机的适配场景，把功率密度做了最大化提升，在有限的板卡面积内集成了电源滤波、过流保护、细分驱动、功率输出全链路电路，没有多余的外接扩展接口，避免了多余接口带来的干扰问题，也降低了板卡的整体成本，非常适合批量配套在小型自动化设备里做标准驱动单元使用。实际选型时，只要匹配对应电流规格的42、57系列双极步进电机，

　　即可直接替换安装，无需额外调整电路参数，板载的保护电路可在电机堵转、接线短路时快速切断输出，避免功率器件烧毁，提升设备长时间运行的可靠性。在小型非标自动化设备的电控设计里，这类集成度高、安装尺寸标准化的驱动单元，可大幅减少电控仓的布线工作量，也能降低后期设备维护的备件成本，不用储备多种不同安装尺寸的驱动备件。
