PoKeys57U USB数控控制器结构设计

　　在小型数控设备改造、桌面级CNC搭建以及飞行模拟器外设开发的场景里，这类USB接口的数控控制器一直是兼顾易用性与功能密度的核心选型部件。不同于传统需要搭配PCI采集卡、复杂接线端子排的工业控制方案，这款控制器采用一体化PCB集成设计，将核心处理单元、IO端口、电源管理、状态指示模块全部整合在单块电路板上，大幅降低了小型设备的电控集成难度。

　　从实际使用场景来看，它既可以承担小型雕刻机、桌面数控车床的运动控制信号输出任务，也能作为飞行模拟器的外设采集核心，对接驾驶杆、按键、开关、模拟量传感器的信号输入，同时还能适配小型自动化测试台的数据采集需求，不需要用户掌握复杂的底层编程逻辑，通过配套的图形化配置工具就能完成端口映射、参数设置，所有配置参数可以直接存储在控制器板载的存储单元中，设备上电即可直接运行，不需要依赖上位机持续运行控制程序，对于独立运行的小型自动化单元来说，这种设计能大幅降低系统的复杂度与故障点。

　　功能配置上，板载共55路数字IO端口，全部支持5V电平兼容，既可以配置为输入模式接入限位开关、接近传感器、操作按钮的信号，也可以配置为输出模式驱动继电器、指示灯、小型步进驱动器的使能信号；同时板载7路12位精度的模拟输入通道，能够对接电位器、模拟量传感器、操纵杆轴体的信号采集，满足需要连续量输入的控制场景。板上预留了PoExtBus扩展接口，可以对接配套的扩展模块进一步拓展端口数量，同时集成了CR1220纽扣电池座，能够在设备断电时保存配置参数与运行状态数据，避免掉电丢失设置的问题。

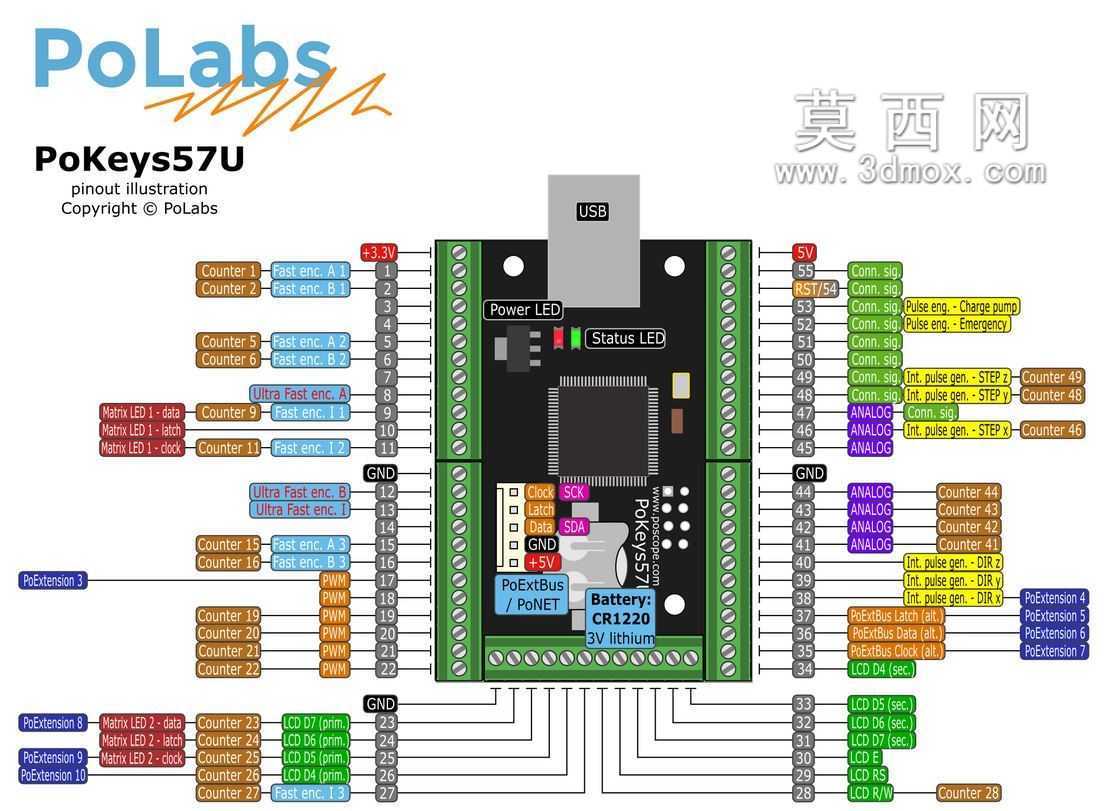

　　从结构设计思路来看，整板采用对称式端口布局，两侧均匀排布接线端子，数字端口按照功能分组排列，计数器通道、高速输入通道、模拟输入通道分别做了丝印标识，接线时可以快速对应端口定义，减少接线错误概率。板上设置了电源指示灯与运行状态指示灯，调试时可以直观判断设备供电状态与运行状态，不需要连接上位机就能排查基础供电故障。USB接口采用板载立式Type-B接口设计，位置处于板卡上边缘中部，接线时不会与两侧的端子接线产生干涉，同时接口做了加固焊接处理，频繁插拔也不会出现焊盘脱落的问题。

　　安装边界方面，整板采用标准安装孔位设计，四个角预留了3mm直径的固定安装孔，孔位间距符合通用小型控制板的安装尺寸，可以直接固定在标准DIN导轨安装支架上，也可以通过铜柱固定在设备电控箱的绝缘安装板上。板卡整体厚度为1.6mm标准PCB厚度，所有外接元件的最高高度不超过15mm，其中最高的元件为USB接口与接线端子，安装时只需要预留20mm的垂直空间即可满足安装需求，不会占用过多的电控箱内部空间。接线端子采用螺钉压接式设计，适配0.2-1.5平方毫米的多股铜芯导线，接线时不需要额外压接冷压端子，直接剥线后压接即可固定，适合现场快速接线调试。

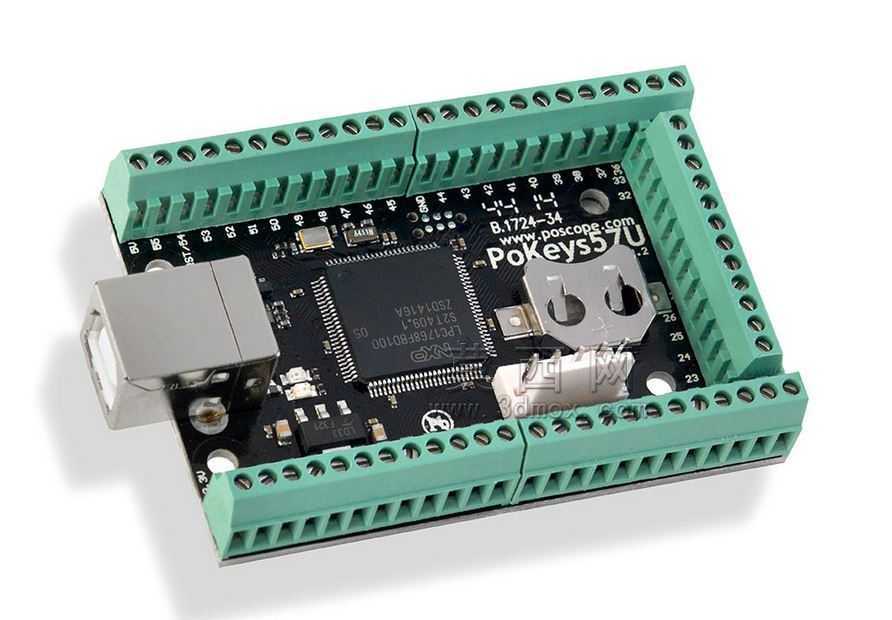

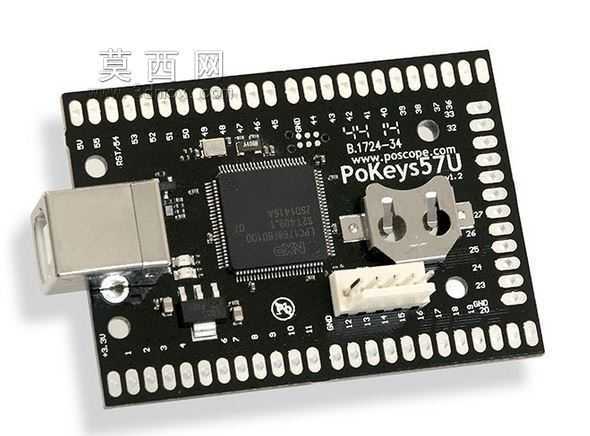

　　针对不同的使用需求，该控制器衍生了两个版本，其中带螺钉端子的版本适合固定安装在设备内部，接线完成后不需要频繁改动线路；无螺钉端子的版本可以搭配排线接插件使用，适合需要频繁拆装、模块化对接的测试场景。在电路保护设计上，每路电源端口都做了过流保护设计，误接反电源或者端口过流时不会直接烧毁核心控制芯片，降低了调试过程中的硬件损坏风险。电源输入支持5V USB直接供电，也可以通过外接5V直流电源端口供电，当外接端口负载较大时可以通过外接电源补充供电，避免USB端口供电不足导致的设备运行不稳定问题。

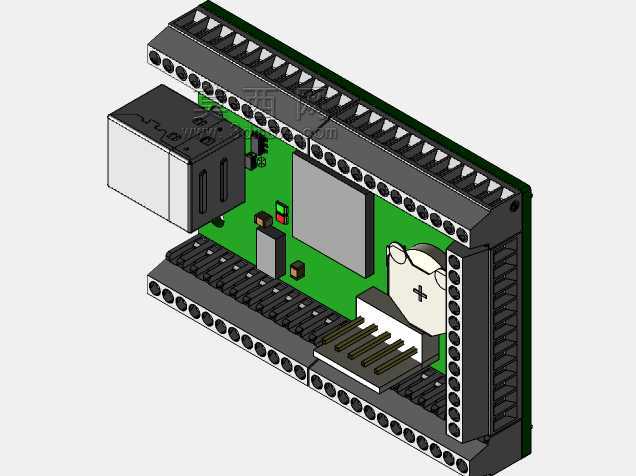

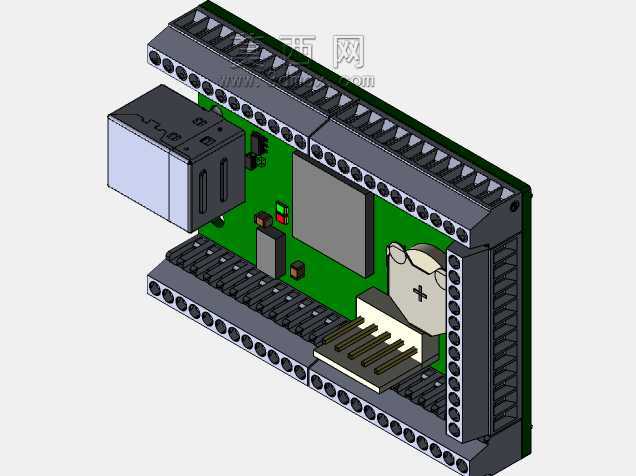

　　在三维建模过程中，需要重点还原板卡上所有元件的高度差与安装位置，尤其是接线端子的引脚间距、USB接口的插接口深度、安装孔的相对位置，这些尺寸直接影响后续电控箱的结构设计与开孔位置，如果建模时尺寸出现偏差，很容易出现安装时接线干涉、固定孔位不对、USB插头无法完全插入的问题。同时板卡上的丝印标识也需要在模型中做对应还原，方便后续生成工程图时能够清晰标注端口定义，为生产接线提供参考。对于做设备集成的工程师来说，这类控制器的三维模型可以直接导入到整体设备的装配模型中，提前完成电控部分的布局布线检查，避免实际装配时出现结构与电控部件干涉的问题，大幅缩短设备开发的调试周期。
