PoKeys57CNC以太网USB多轴运动控制器

　　在小型数控加工设备改造、桌面级CNC雕铣机组装、多轴运动试验台搭建这类场景里，选对集成度合适的运动控制器能省掉大量外设接线、信号匹配的麻烦，这款PoKeys57CNC控制器就是针对这类中小规模运动控制需求设计的混合功能控制板。从实际接线逻辑来看，板载的专用连接器直接对应步进、伺服驱动器的STEP/DIR信号接口，单卡最多可同时接驳8个轴的驱动单元，不用额外外接脉冲分配模块，对于做小型五轴加工中心改装、多轴送料机构配套的工程师来说，能直接压缩电控柜内的安装空间，减少转接端子带来的信号干扰问题。

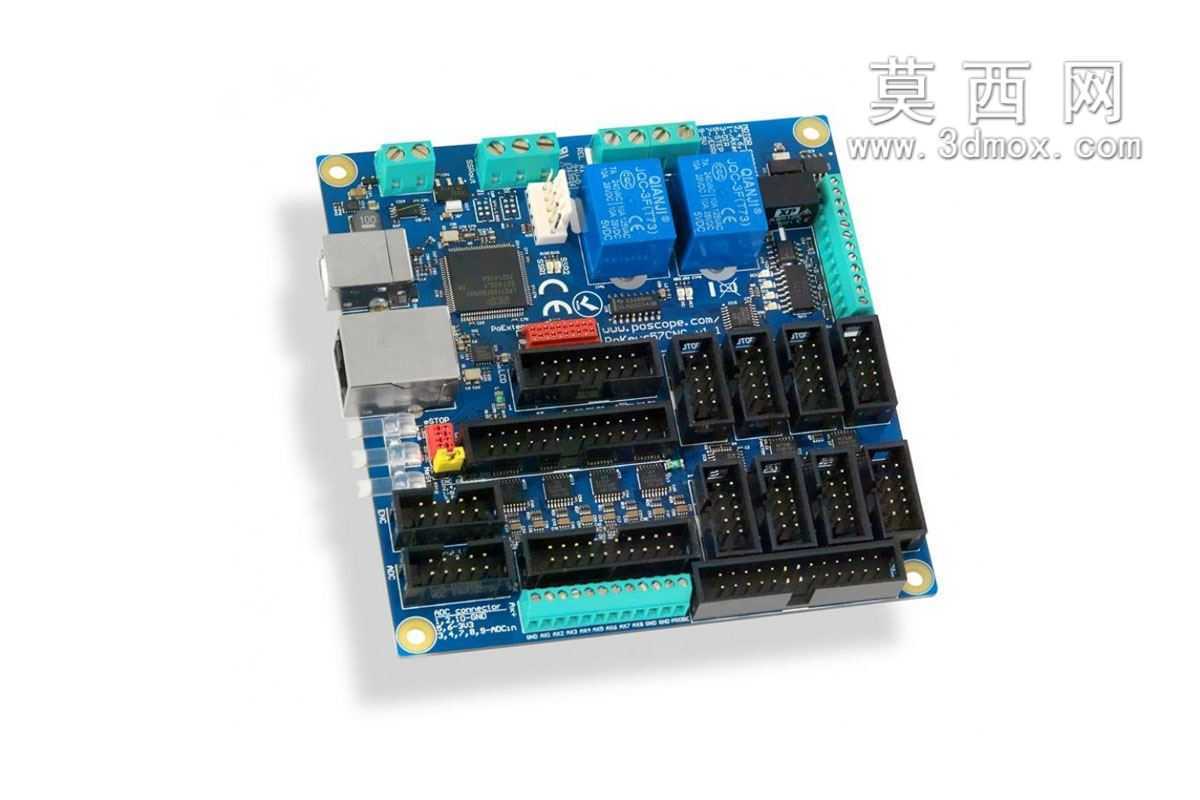

　　板卡的接口布局完全按照现场接线顺序排布，强电隔离区域和弱电信号区域做了物理分隔，四个电流隔离开路集电极输出端专门用来对接主轴启停、冷却泵开关这类感性负载，避免负载端的反向电动势串入主控芯片造成运行死机；隔离型0-10V模拟输出端口可以直接匹配变频器的模拟调速端口，不用额外加装信号转换板，就能实现主轴转速的实时无级调节。板上预留的LCD模块排针兼容HD44780规格的字符液晶屏，设备调试阶段不用一直连接上位机，就能直接在本地屏幕查看轴坐标、运行状态、IO触发情况，适合设备出厂前的单机功能测试，也方便终端用户在脱离电脑的场景下做简单的参数调整。

　　五个12位分辨率的模拟输入通道可以对接主轴转速传感器、冷却液液位传感器、进给轴负载检测探头这类模拟信号输出器件，在做自适应进给控制、加工状态监测的时候，能直接采集现场模拟量数据，不用额外外挂AD采集模块。通讯层面同时保留USB和以太网两种接口，USB接口适合近距离的设备调试、参数烧录，以太网接口可以接入车间局域网，实现多台设备的组网监控，甚至能远程下发加工程序、查看设备运行状态，对于做小型数字化车间改造的项目来说，不用额外加装通讯转换网关就能实现基础的联网功能。

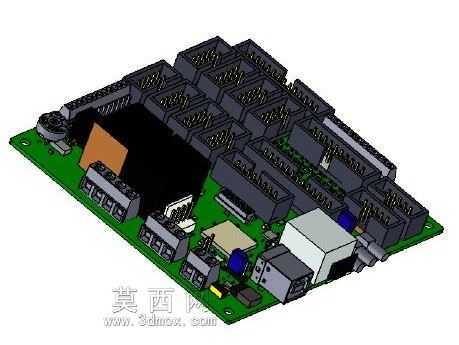

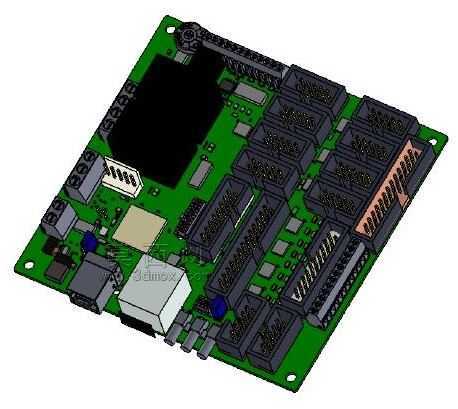

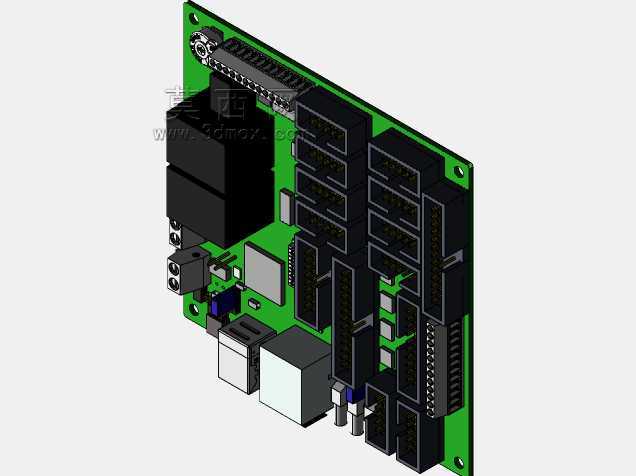

　　从结构设计角度看，整块控制板采用标准的PCB安装孔位，孔距匹配常规的电控箱导轨安装附件尺寸，既可以直接用铜柱固定在绝缘安装板上，也能搭配标准导轨卡扣卡装在35mm标准电控导轨上，安装边界完全覆盖小型桌面CNC、试验台电控柜的内部预留空间，板上的接插件全部采用带锁扣的卧式接线端子，设备运行过程中出现振动也不会出现接线松脱的问题。板载的电源输入端口做了反接保护和过流防护，现场接线时即使误接电源正负极，也不会直接烧毁主控芯片，降低现场调试的硬件损坏风险。

　　配套的图形化编辑软件支持直接配置轴参数、IO逻辑、模拟量映射关系，不用编写底层的寄存器代码，对于刚接触运动控制的结构工程师来说，能快速完成设备的控制逻辑搭建；对于有二次开发需求的用户，板卡也开放了底层的通讯协议，可以对接自定义的上位机控制界面，适配特殊工艺的运动控制需求。实际应用中，这款控制器除了常规的CNC机床控制，还能用来搭建多轴坐标平台、3D打印设备改装、自动化分拣线的运动轴控制，只要是需要多轴脉冲同步控制、搭配本地IO和模拟量采集的场景，都能通过调整参数配置实现对应功能，不用重新选型更换控制硬件。板卡上的元件布局充分考虑了散热需求，发热较大的电源模块、驱动隔离芯片都布置在板卡边缘区域，长时间连续运行时不会因为局部积热导致芯片工作异常，能满足工业场景下连续8小时以上的稳定运行要求。
