履带行走机构铰接连接座结构设计

　　在重型履带行走设备的底盘结构中，这类带弧形让位槽的铰接连接座是承担载荷传递、实现履带架与支重轮组或行走梁铰接动作的核心受力构件，常见于大吨位履带式工程设备、重型履带运输平台的底盘行走系统中，直接决定设备在非铺装路面、泥泞矿区、山地施工场景下的结构可靠性与动作平顺性。从结构设计逻辑来看，该构件主体采用矩形实体承载段设计，大截面的实体结构能够均匀分散履带行走过程中来自地面的冲击载荷、设备自重带来的垂直压应力，以及转向、爬坡时产生的横向剪切力，避免应力集中导致的结构开裂或永久变形。构件端部设置的同轴铰接孔，用于穿装铰接销轴，实现与相邻行走构件的转动连接，孔位的同轴度公差直接影响铰接动作的流畅度，若同轴度偏差过大，会导致销轴卡滞、偏磨，

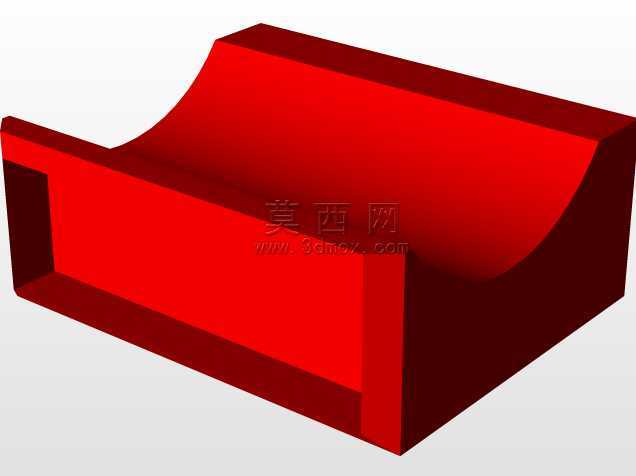

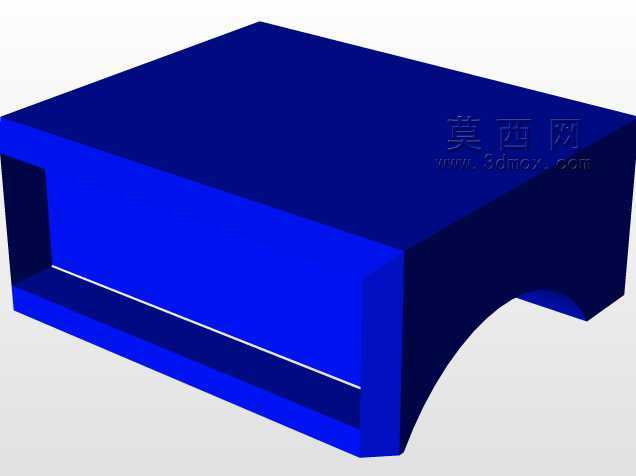

　　大幅缩短铰接副的使用寿命，因此建模过程中对两个铰接孔的位置度、圆柱度公差做了严格的约束，确保装配后铰接转动无卡滞、无额外附加载荷。构件下部的弧形让位槽，是为了避让铰接转动过程中相邻构件的运动轨迹，避免结构干涉，槽面的弧度匹配铰接转动的最大摆角范围，在设备越过障碍物、履带随地面起伏自适应摆动时，让位槽能够给相邻构件留出足够的摆动空间，不会出现结构硬接触导致的部件损坏。从安装边界来看，该构件的矩形主体顶面为安装贴合面，加工时需要保证平面度要求，与履带架的安装面贴合后通过螺栓或焊接方式固定，两个铰接孔的中心距、孔中心到安装面的垂直距离均为关键安装尺寸，直接影响整个行走机构的装配精度，建模时严格按照履带底盘的整体布局参数确定这些尺寸，

　　确保与周边的履带板、支重轮、张紧机构的安装位置完全匹配，不会出现装配错位。在实际工况中，该构件需要长期承受交变载荷，设备行进过程中地面的起伏会让铰接座持续受到周期性的冲击与振动，因此结构设计时在铰接孔的位置做了局部加厚处理，提升孔位周边的结构强度，避免长期交变载荷下孔位出现椭圆化变形；同时构件的棱边均做了圆角过渡处理，减少应力集中点，提升构件的疲劳寿命。这类铰接连接座的结构看似简单，实则直接影响整个履带行走系统的可靠性，在重型履带设备的设计中，这类基础受力构件的尺寸精度、结构强度往往是决定设备无故障工作时长的关键，建模过程中需要充分考虑实际工况下的载荷特性、运动干涉边界、装配公差要求，不能仅做外观造型的复刻，要从工程应用的角度还原每个结构特征的设计意图，确保模型能够直接用于后续的结构仿真、工艺编制与生产加工。
