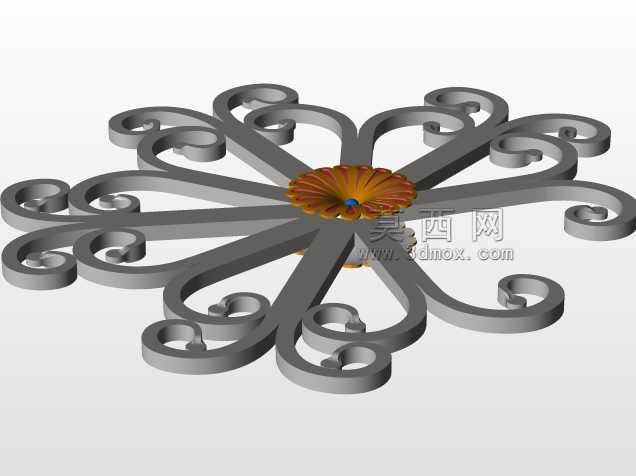

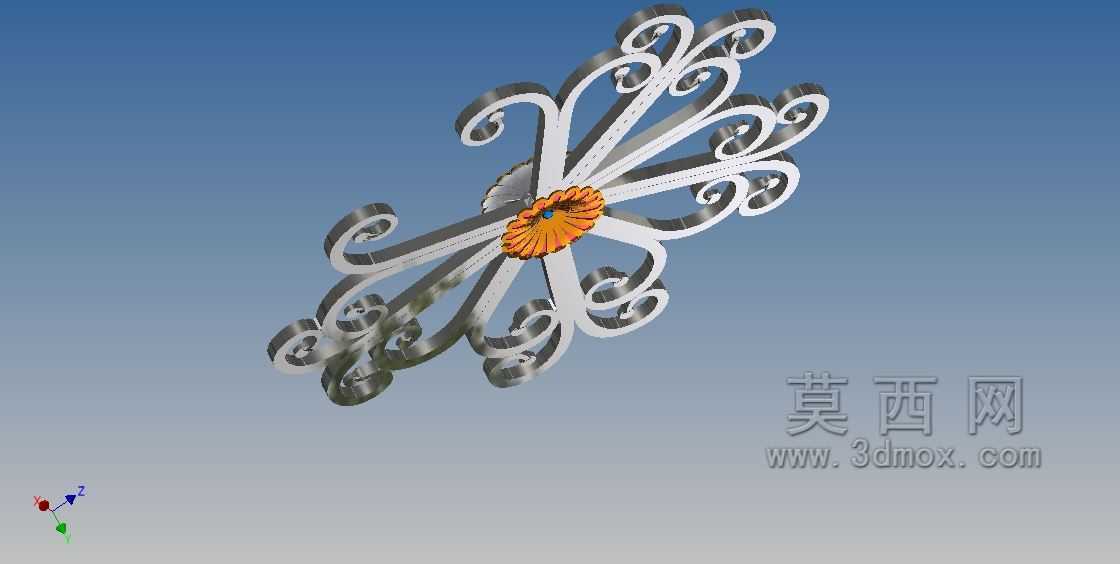

卷尾式扁钢起重挂钩结构设计

　　这类卷尾结构的扁钢挂钩，在车间小件吊装、工装工位转运、轻型物料悬挂场景中应用十分普遍，区别于普通圆钢弯钩，扁钢截面的结构形式在同等耗材重量下，能获得更好的抗侧弯刚度，适配挂接宽度稍大的吊环、织带扣、工装挂点，不会像细圆钢挂钩那样在侧向受力时出现挂点滑脱的隐患。从结构设计逻辑来看，挂钩主体采用等厚度扁钢坯料一体成型，直杆段作为主要的受力传力路径，截面保持均匀矩形，没有多余的铣削减重结构，避免应力集中点出现在杆身中段——毕竟这类挂钩日常承受的多是交变冲击载荷，比如行车启停时的瞬时动载、工位上人工拖拽物料的侧向拉扯，均匀截面能让应力流平顺传递，不会在截面突变位置萌生疲劳裂纹。端部的卷尾结构是整个设计的核心功能区，

　　卷曲形成的圆弧过渡一方面消除了扁钢端部的尖锐棱角，防止挂接时划伤吊具表面或者作业人员的防护手套，另一方面卷曲形成的封闭半环结构，能在挂钩挂入吊点后形成防脱限位，当吊点出现小幅窜动时，不会直接从挂钩端部滑出，相比直切端头的简易挂钩，安全冗余度提升明显。直杆与卷尾段之间的弯曲过渡区采用大圆弧平滑过渡，没有采用直角弯折的形式，这是考虑到冷弯成型时的材料延展特性，过小的弯折半径会导致扁钢外侧受拉区出现微裂纹，长期受载后容易出现断裂失效，大圆弧过渡同时也能降低弯折处的应力集中系数，让载荷从直杆段平顺传递到卷尾挂接区。挂钩的安装端采用平直扁头结构，没有设置额外的连接孔或者螺纹，适配直接插入式的安装座、焊接固定到工装支架上，

　　或者配合销钉穿接在吊具横梁上，安装边界的适配性较强，不需要针对特定安装座做额外的二次加工，直段长度预留了足够的安装调节余量，不管是焊接固定还是销接固定，都能保证足够的连接长度，避免连接段过短导致的固定失效。从实际使用场景出发，这类挂钩不适合大吨位的重型吊装，更多面向1吨以内的轻型物料转运、工位器具悬挂、生产线旁的工具挂装，比如焊装车间的焊钳悬挂、装配线旁的料盒挂装、仓储区域的轻型吊货使用，扁钢的平面接触形式在挂接织带、扁平吊环时，接触面积比圆钢挂钩更大，不会把织带勒出局部应力集中的折痕，能延长柔性吊具的使用寿命。设计时需要注意卷尾段的卷曲内径不能过小，要保证挂接的吊环、卸扣能顺利套入，同时卷曲的收尾端要贴合杆身，不能留有过大的缝隙，

　　防止吊具的细小挂环卡入缝隙中，造成摘挂困难。直杆段的直线度公差需要控制在合理范围，安装后不能出现明显的歪斜，否则挂接载荷后会产生附加的弯曲力矩，额外增加杆身的受力负担。表面处理一般采用喷砂后涂防锈漆的形式，不需要过高的表面光洁度，毕竟属于承重受力构件，过高的表面精度反而会增加不必要的加工成本，只要去除成型过程中产生的毛刺、飞边，保证挂接时不会卡滞即可。在结构校核时，需要重点验算直杆段的弯曲正应力、弯折过渡区的复合应力，以及卷尾段的接触应力，尤其是卷尾与吊具接触的位置，要保证接触应力在材料的许用挤压应力范围内，避免长期使用后卷尾出现压溃变形，导致挂接间隙变大出现脱钩风险。另外，这类挂钩在安装时要保证受力方向与直杆段的轴线尽量重合，避免长期承受偏载，偏载状态下扁钢的弱轴方向抗弯能力较弱，容易出现杆身弯曲变形，日常巡检时要重点检查弯折过渡区有没有出现肉眼可见的裂纹、卷尾段有没有出现开口变大的变形，一旦发现变形就要及时更换，不能继续承重使用。
