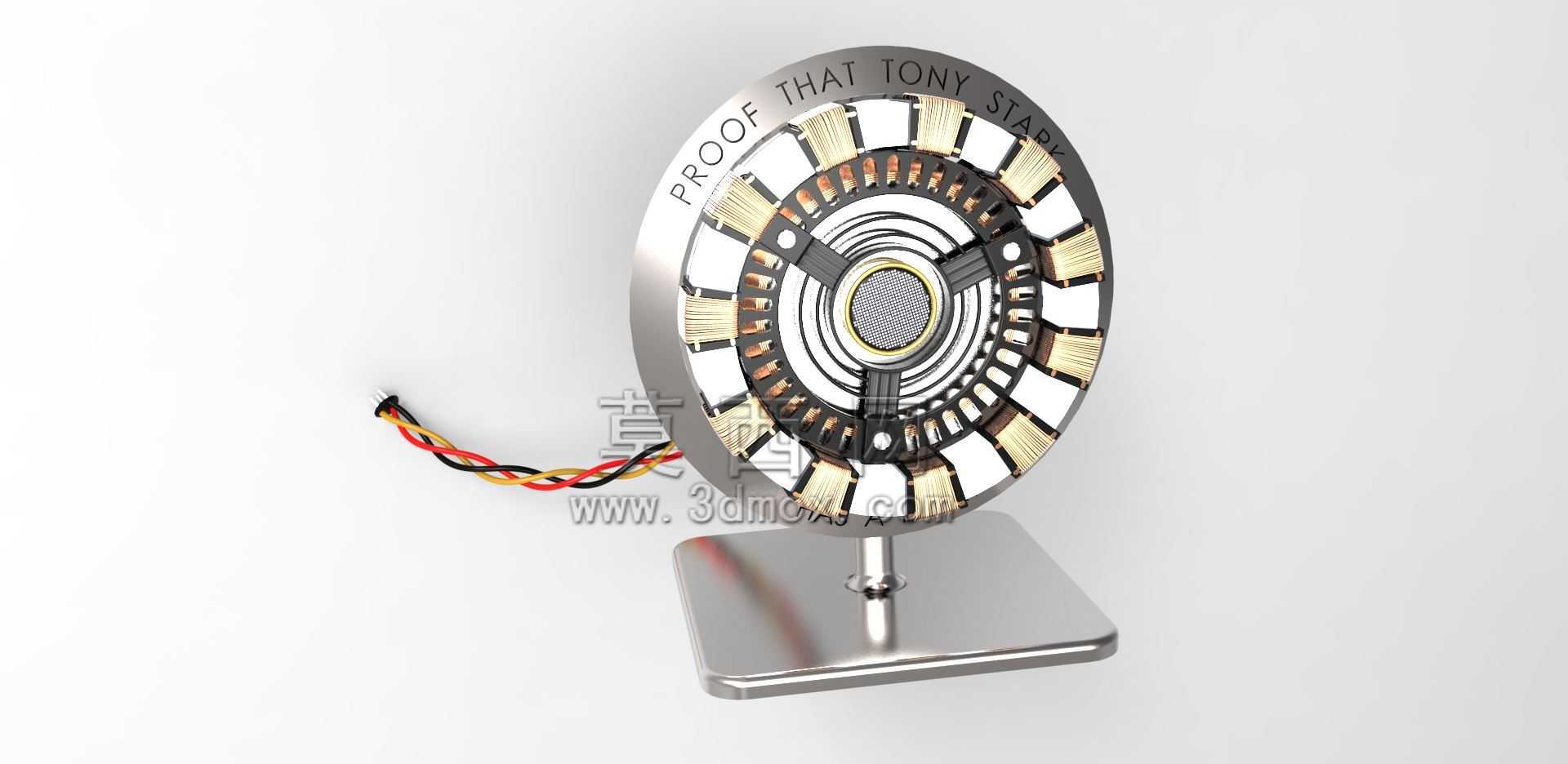

科幻概念方舟反应炉三维结构设计

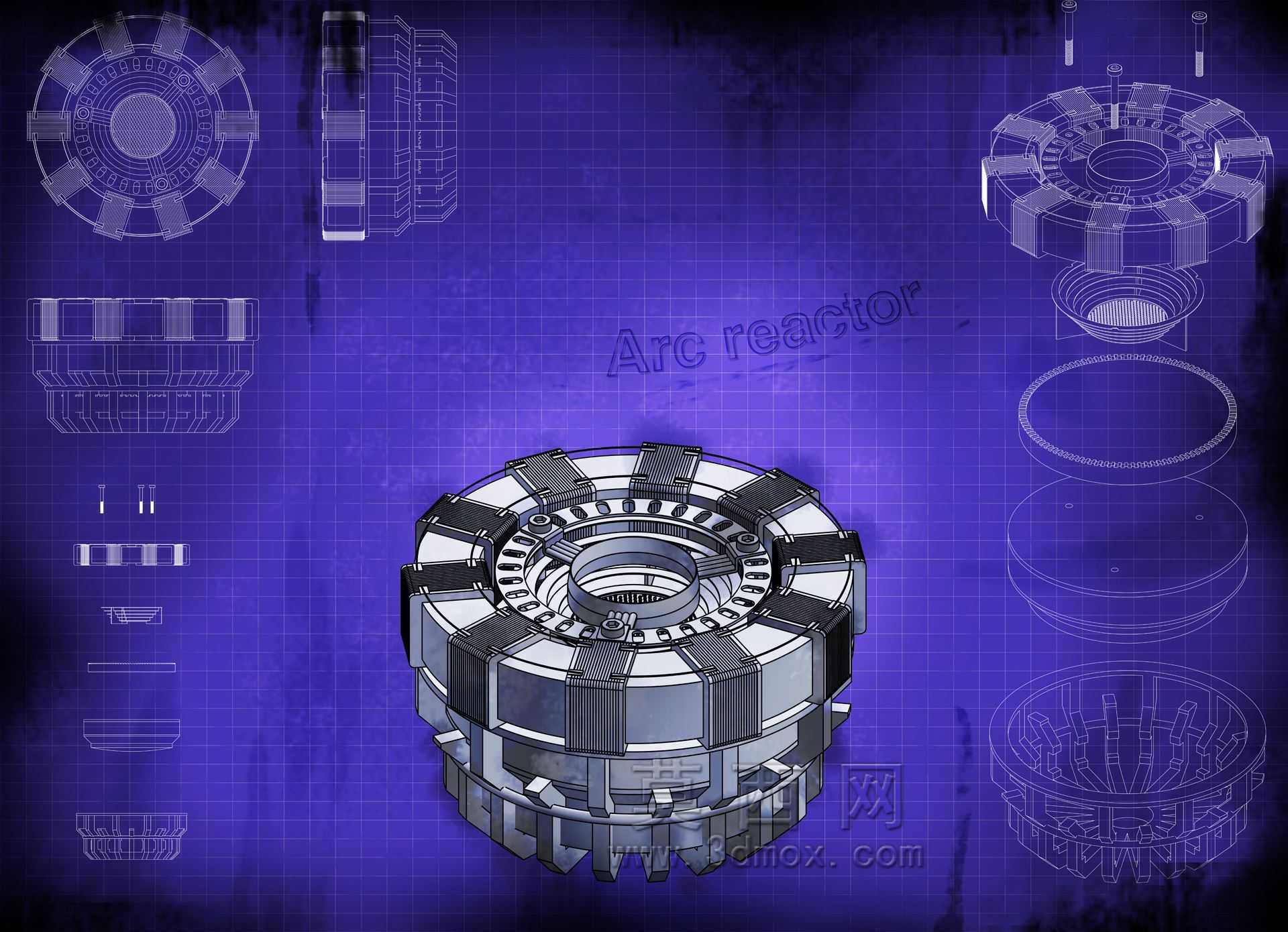

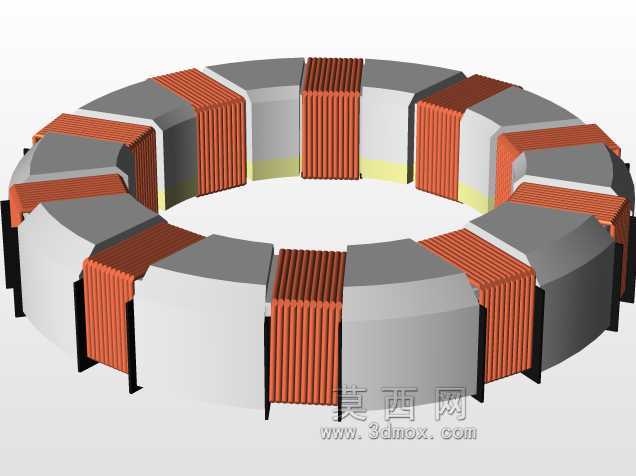

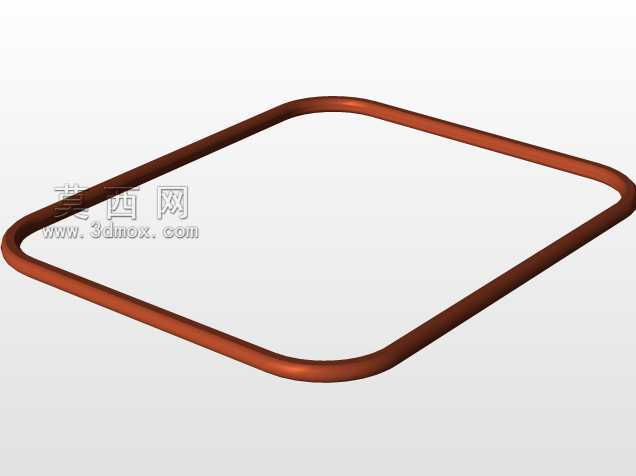

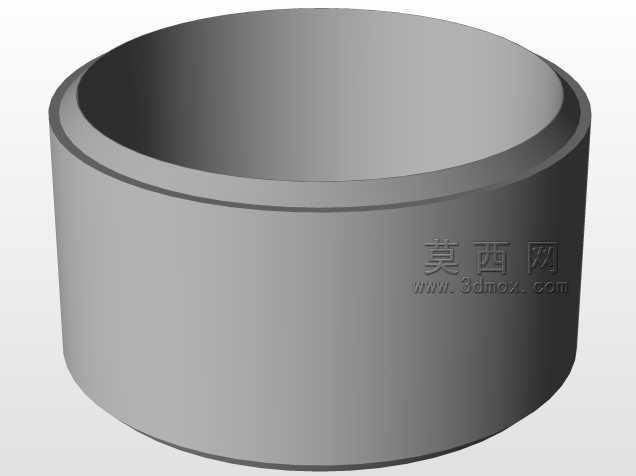

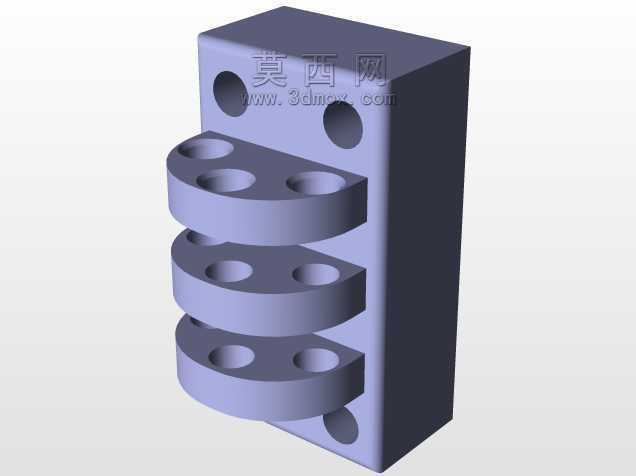

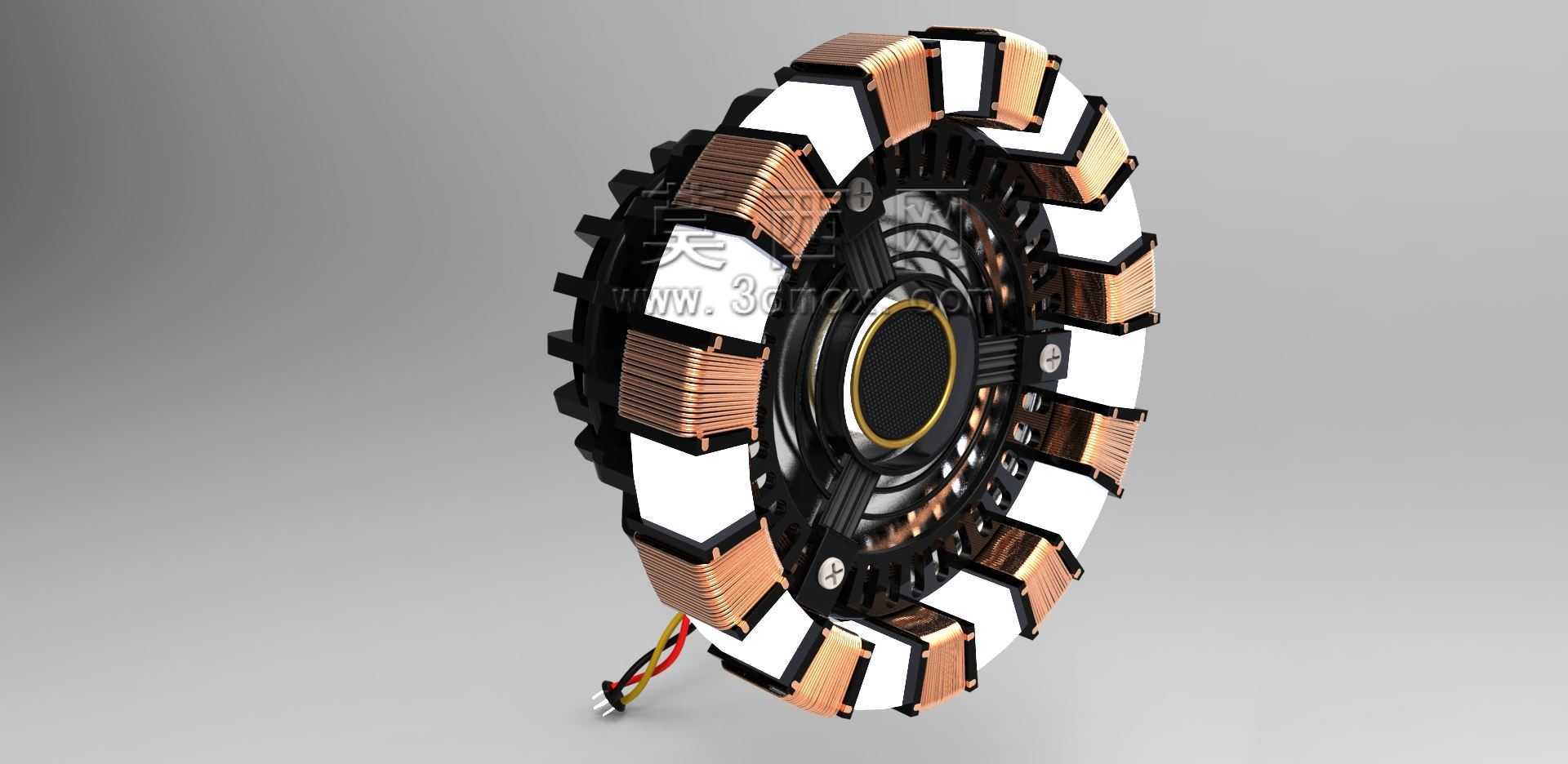

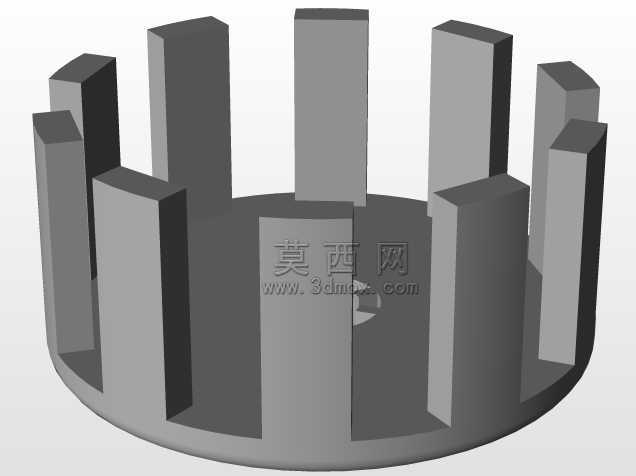

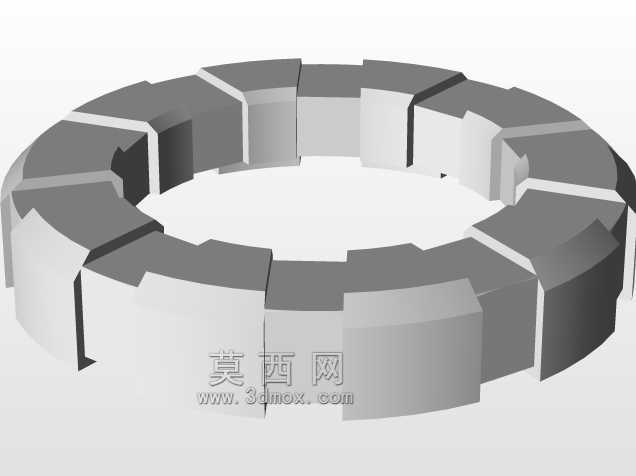

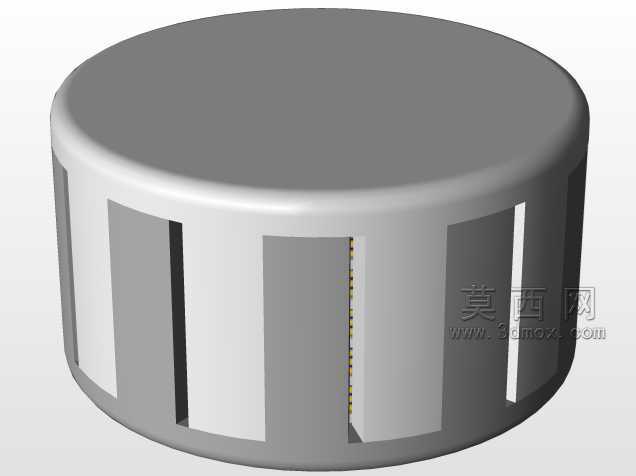

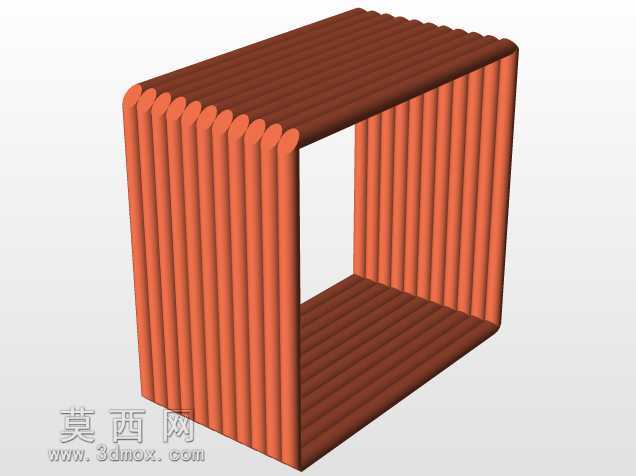

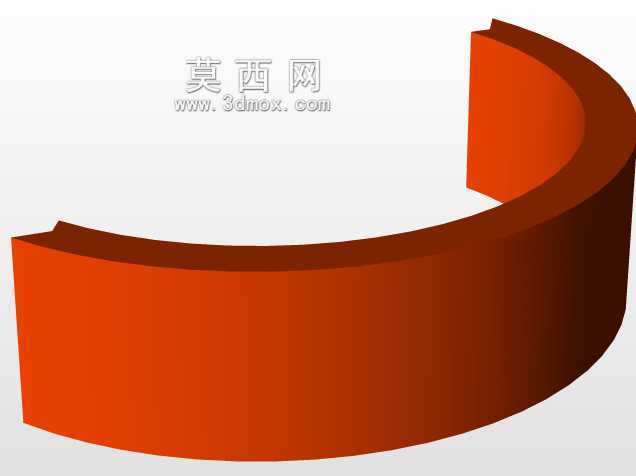

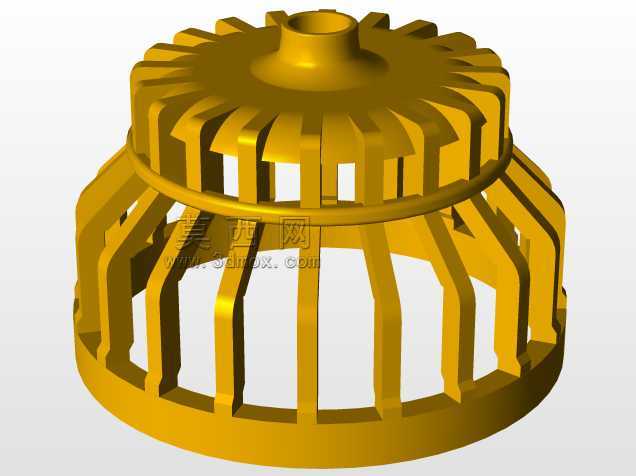

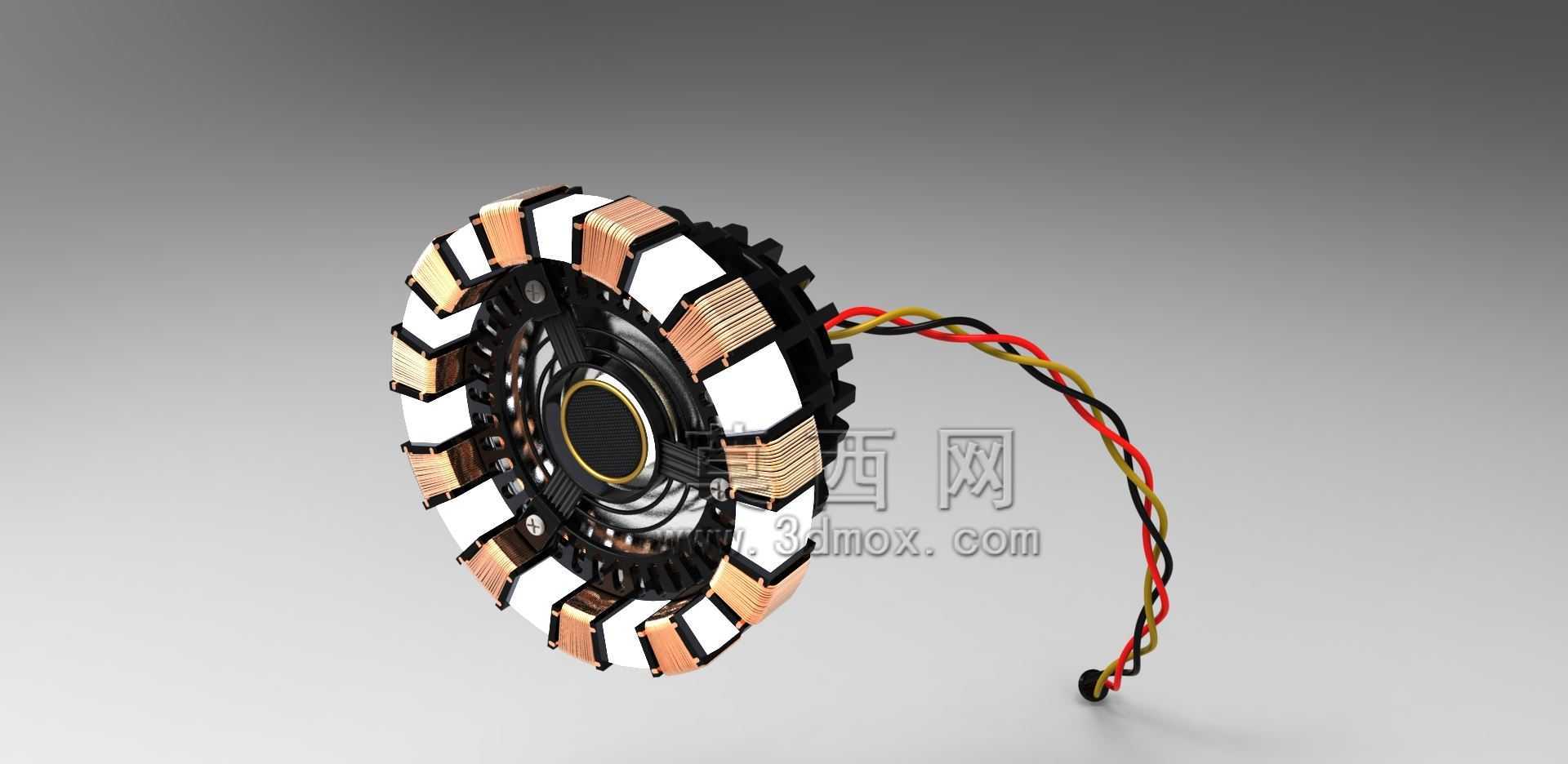

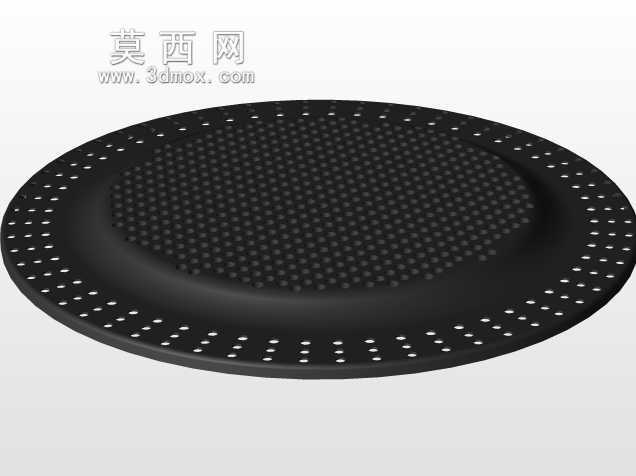

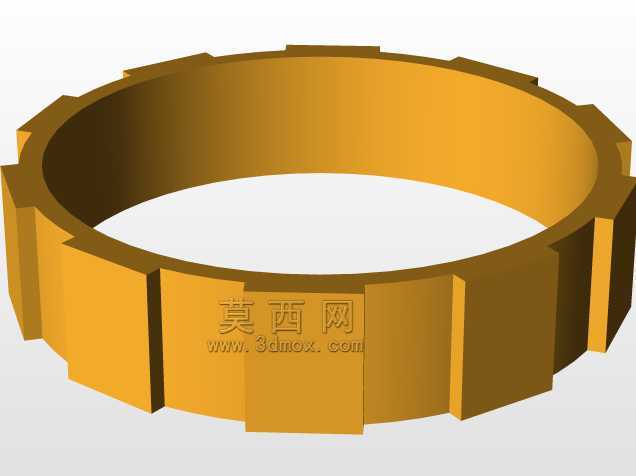

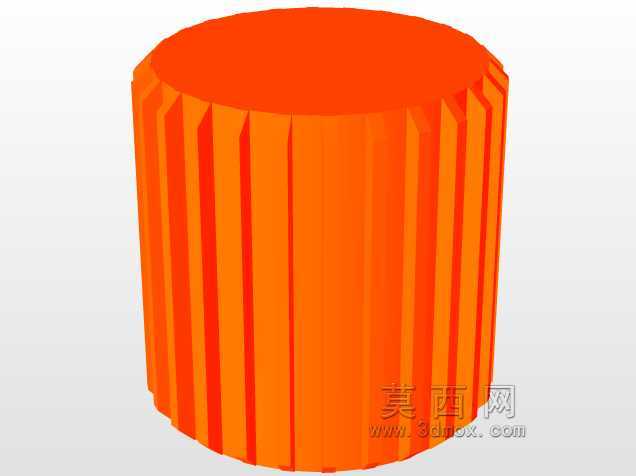

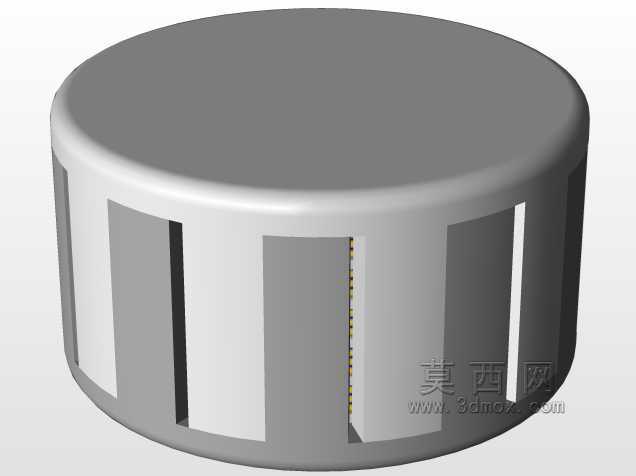

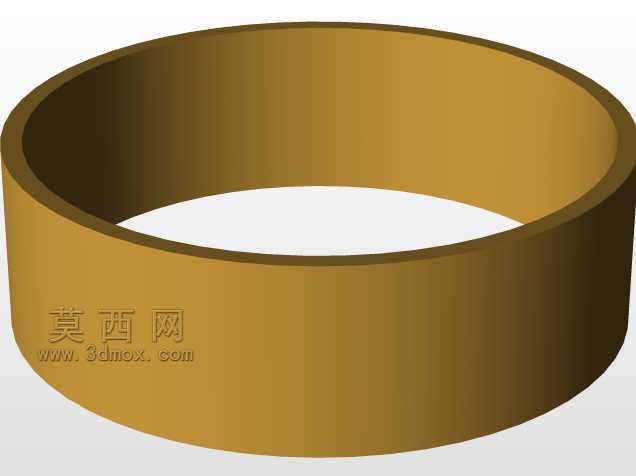

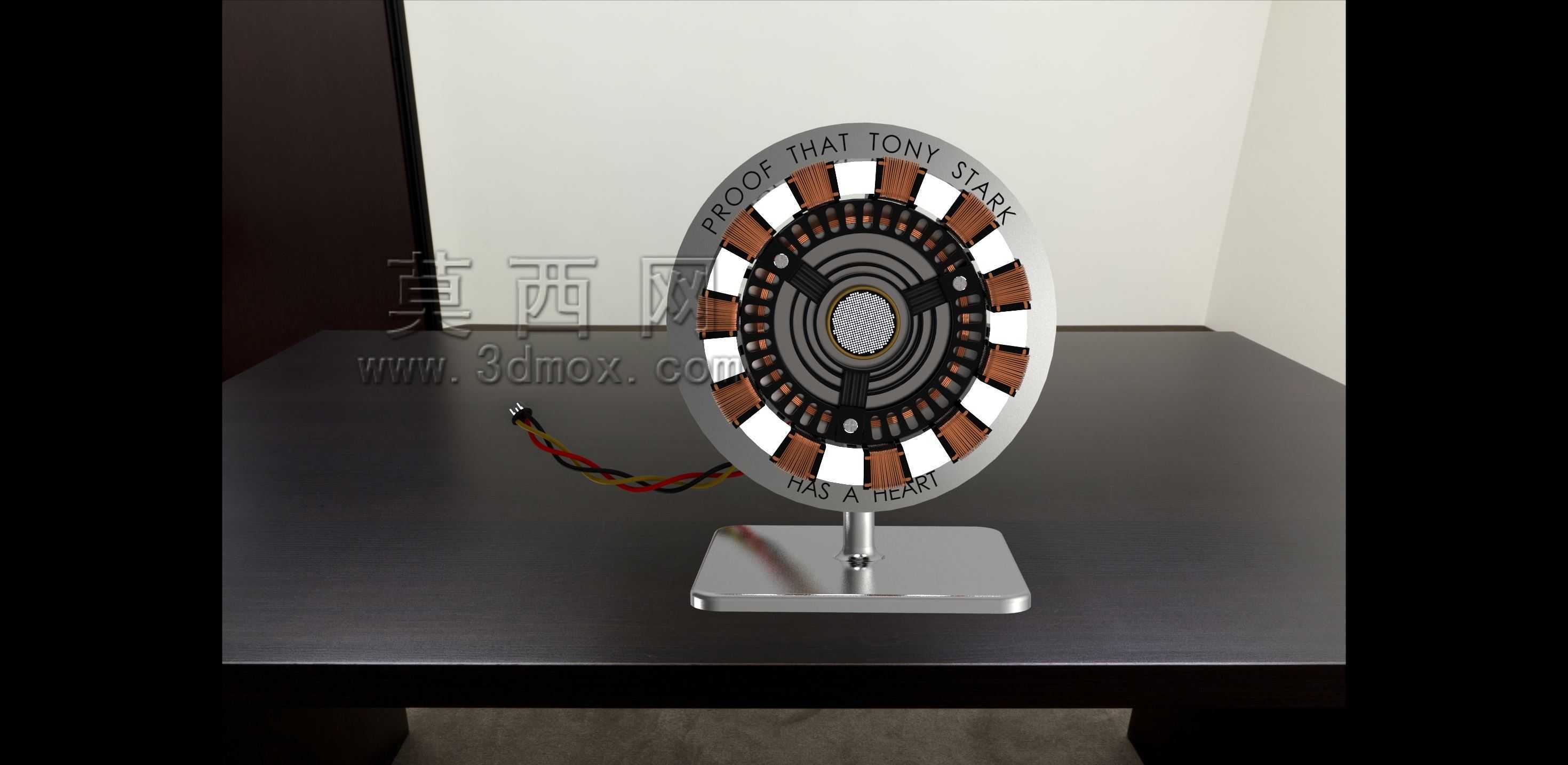

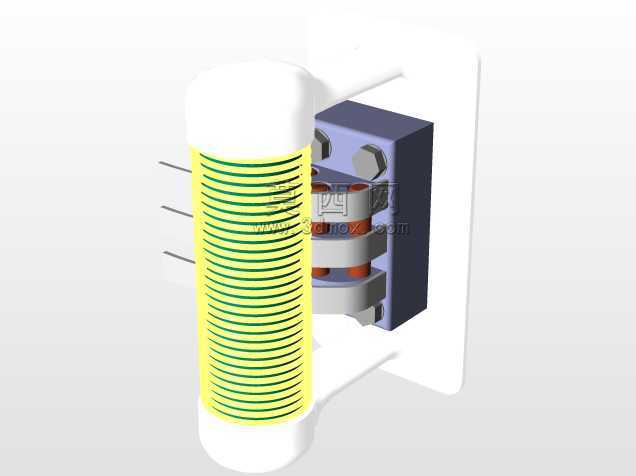

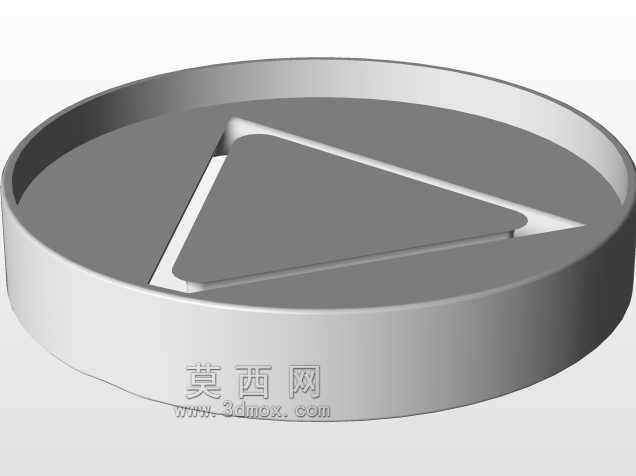

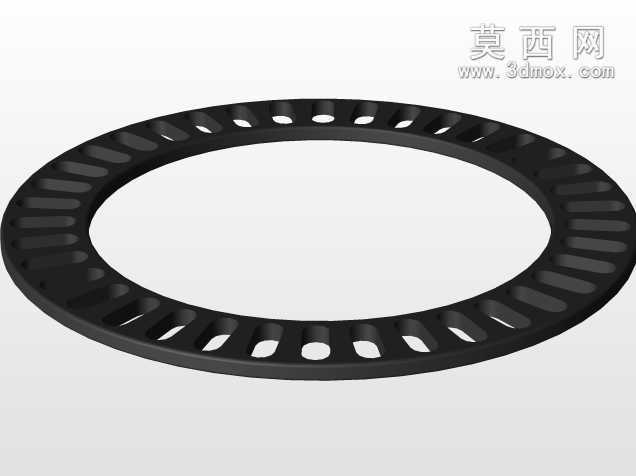

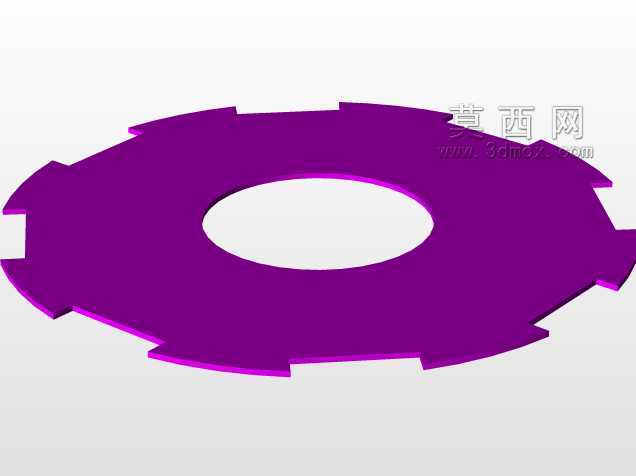

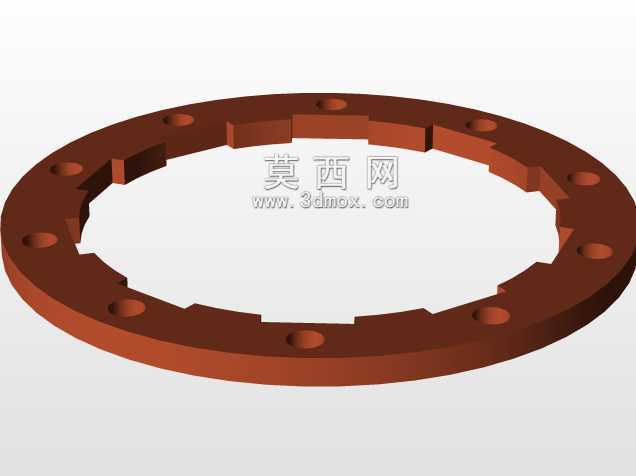

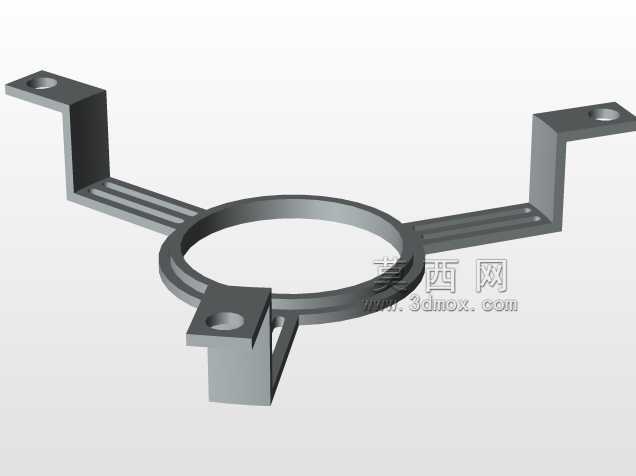

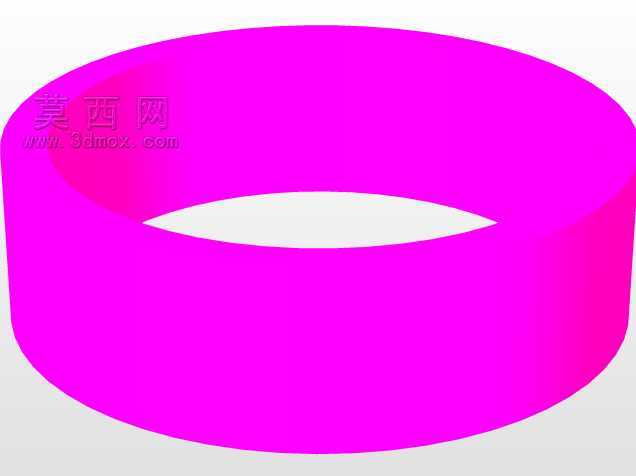

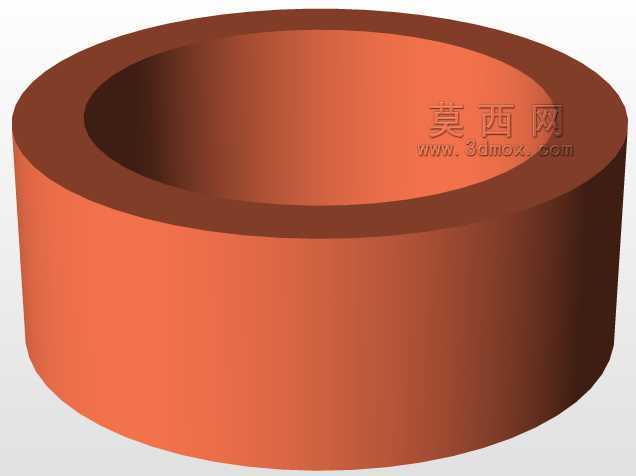

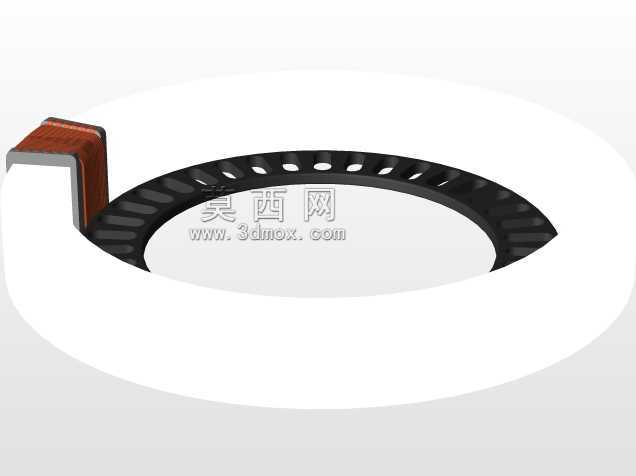

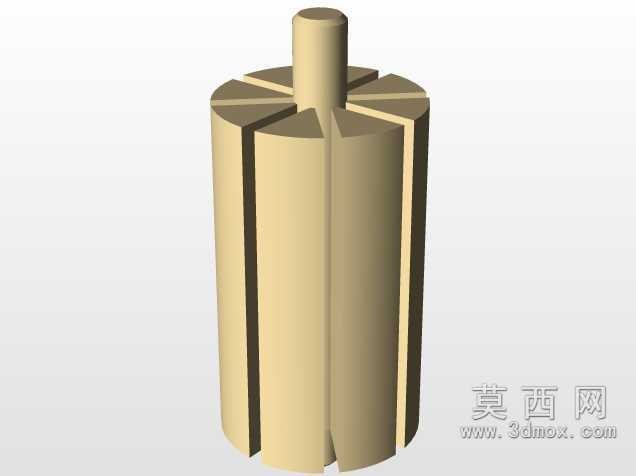

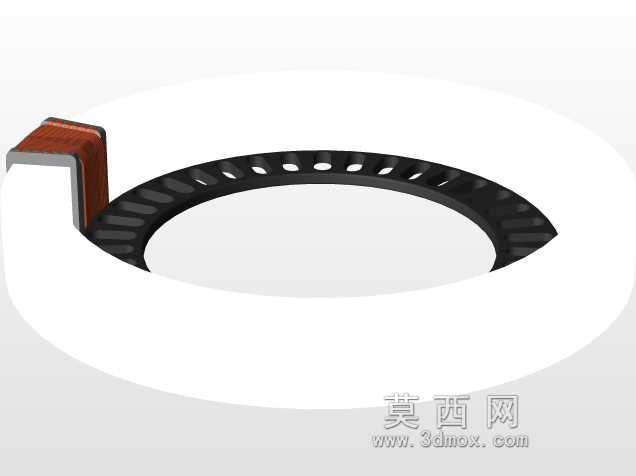

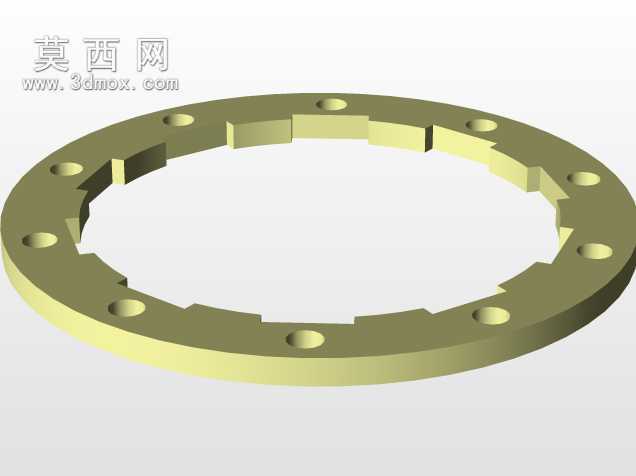

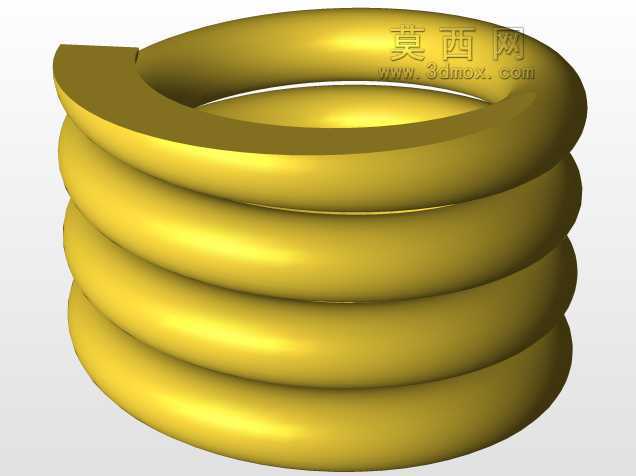

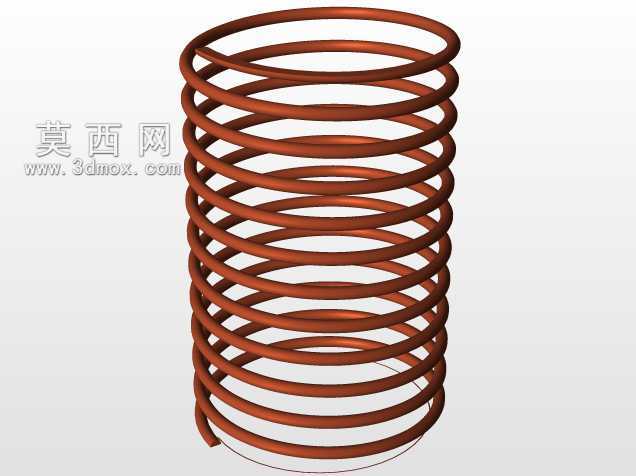

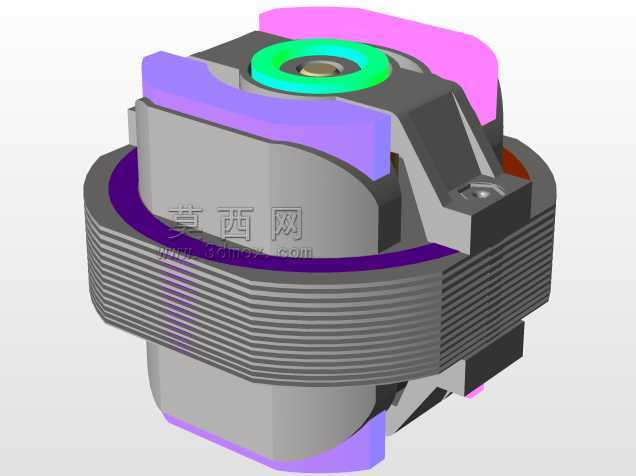

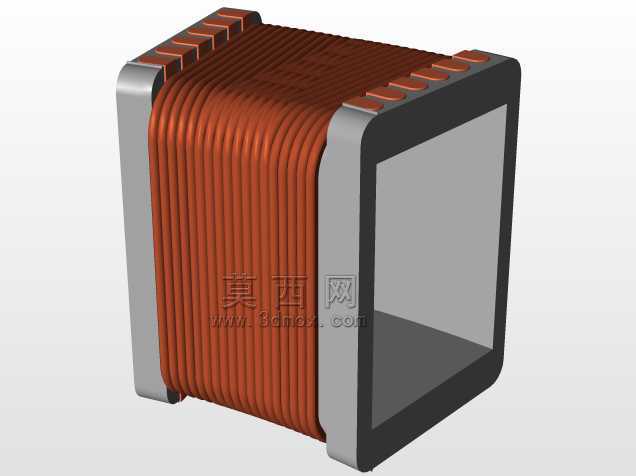

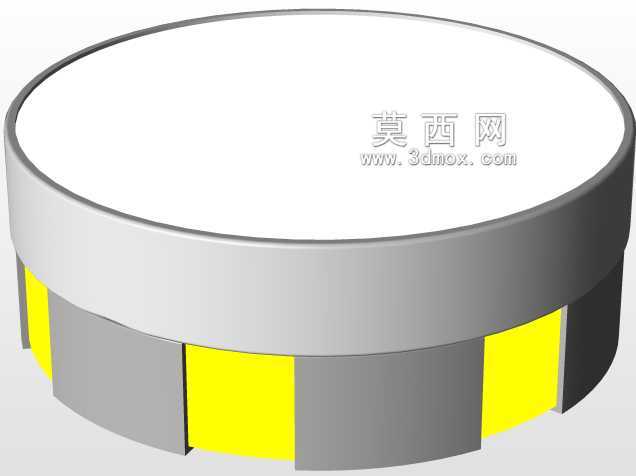

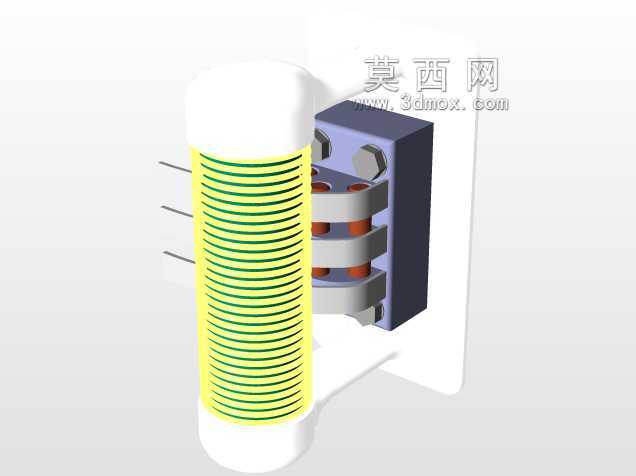

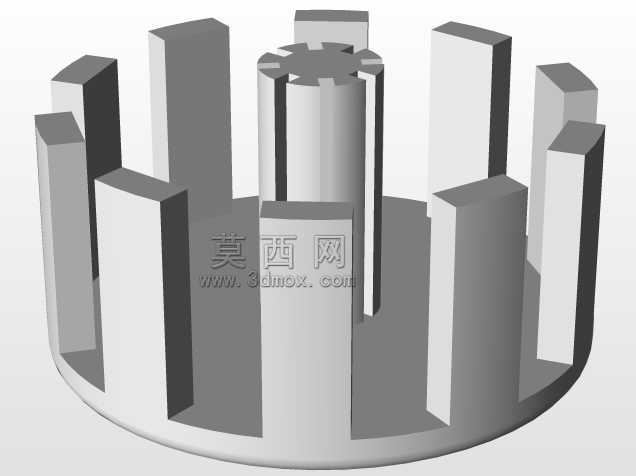

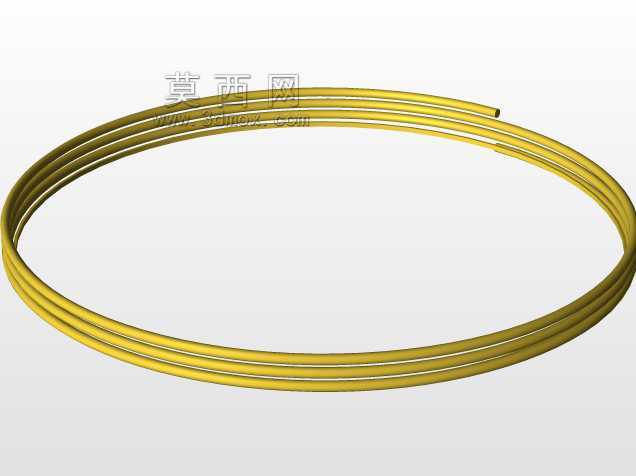

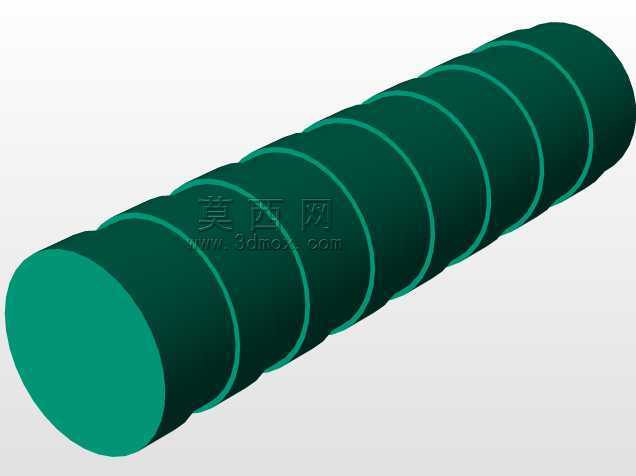

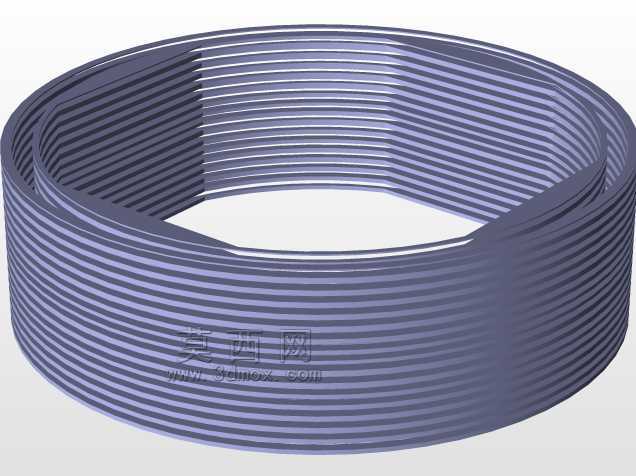

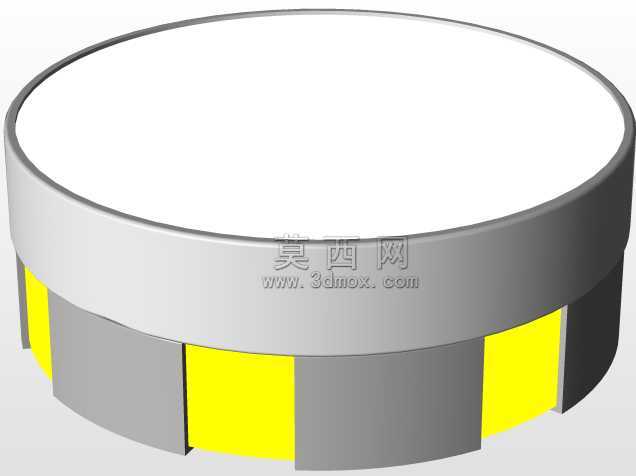

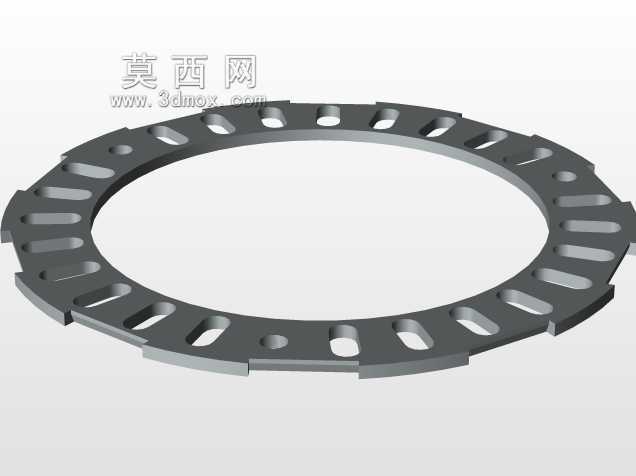

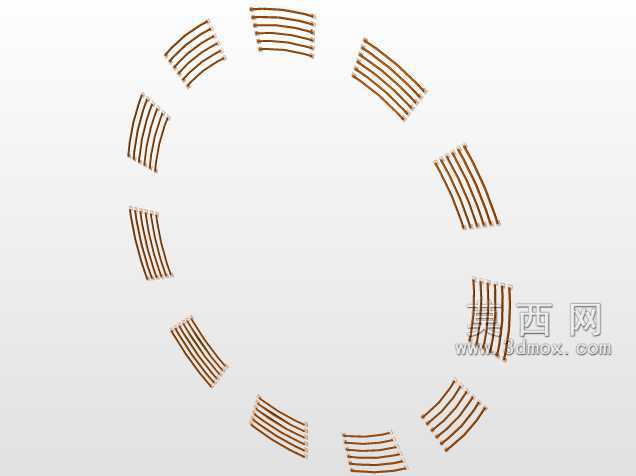

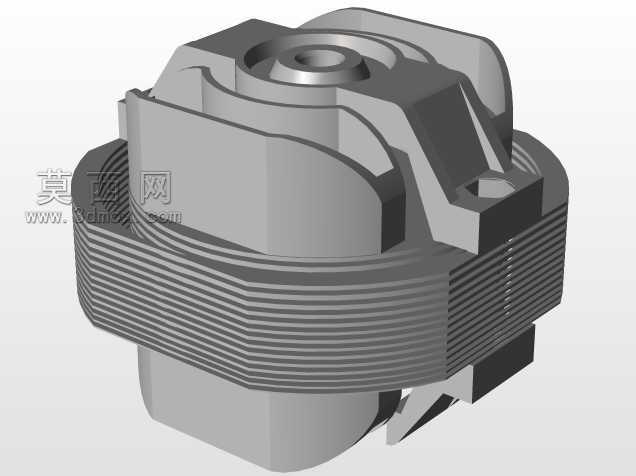

　　该结构为科幻概念类微型能源装置的三维设计方案，整体采用柱式回转体构型，外层设置等距环向散热鳍片结构，鳍片沿柱面周向均匀排布，单圈鳍片厚度与间距保持一致，可在有限空间内最大化散热接触面积，适配装置持续运行时的热交换需求。装置主体分为上下两个功能段，下段为圆柱型储能腔体，外壁做光滑圆弧过渡，避免应力集中在棱边位置，腔体与外层散热鳍片采用过盈配合结构，装配时无需额外紧固件即可实现径向定位，同时保证热传导路径的连续性。上段为能量输出端结构，中心设置环形输出接口，接口采用多层同轴嵌套设计，从内到外依次为能量传导层、绝缘隔离层、密封防护层，各层之间预留0.2mm的装配公差带，可抵消加工误差带来的装配干涉问题。

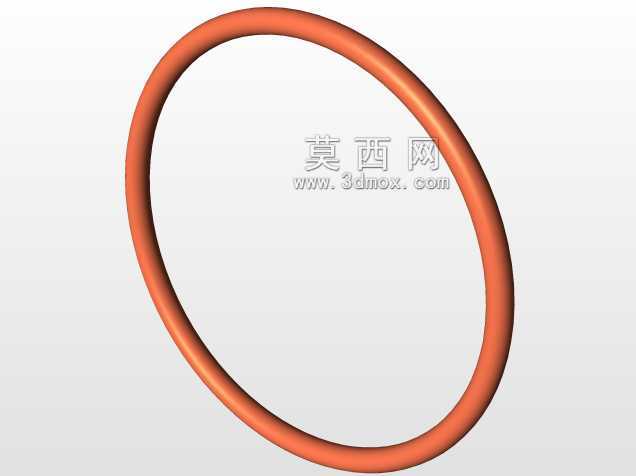

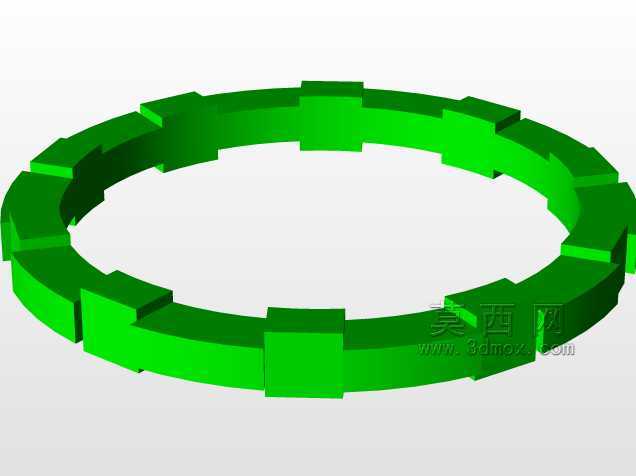

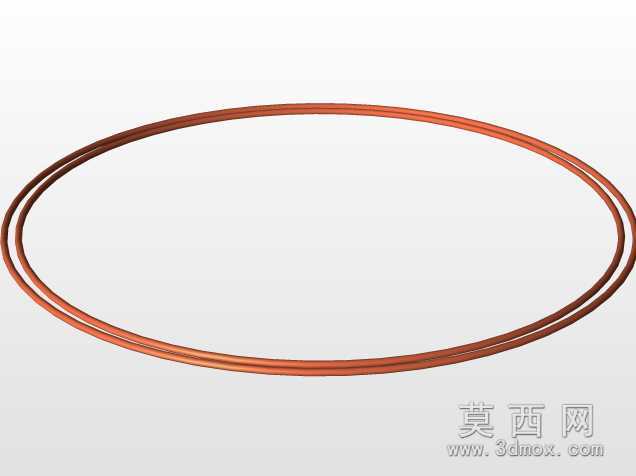

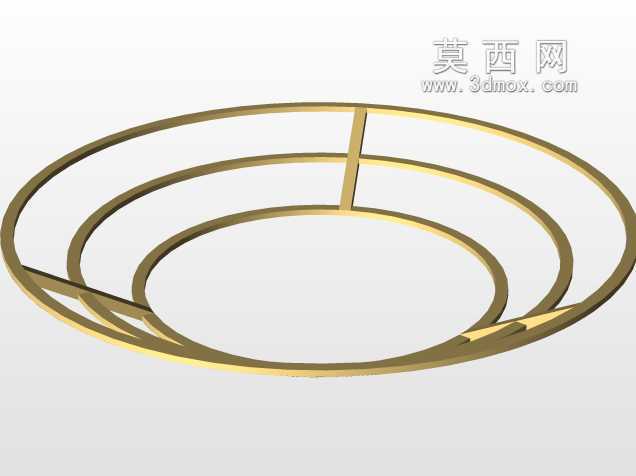

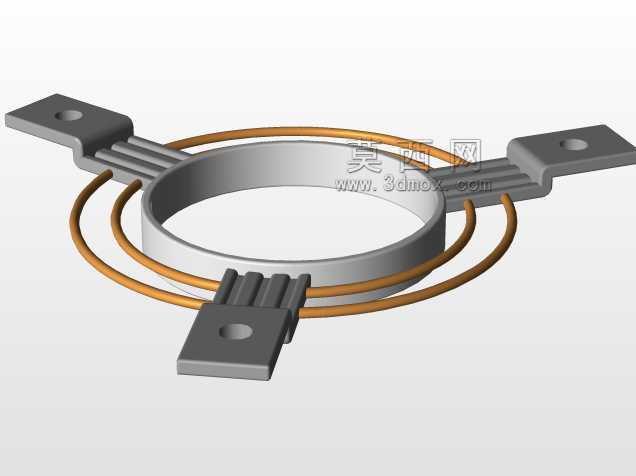

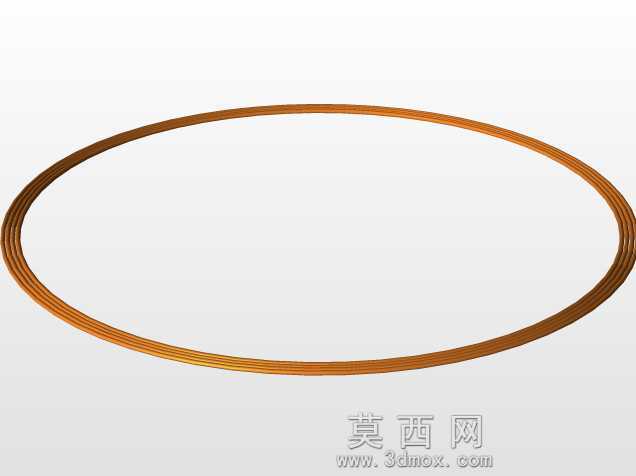

　　输出端外围设置三块对称分布的定位卡爪，卡爪采用斜楔式锁紧结构，当与对接端配合时，卡爪沿斜面向外撑开后自动回弹锁紧，无需额外操作即可实现快速对接与可靠固定，卡爪表面做耐磨涂层处理，可承受多次反复插拔的磨损损耗。装置中部设置环形密封槽，槽内可嵌入O型密封圈，实现上下腔体之间的静密封，防止内部介质泄漏同时阻隔外部粉尘、水汽侵入，密封槽的深度与宽度按照标准密封圈规格设计，可直接选用市售标准件完成装配，降低定制加工成本。从设计思路来看，该结构在还原科幻设定外观特征的基础上，完全按照实际机械装配逻辑完成结构拆分，所有零件均具备可加工性，不存在无法脱模、无法进刀的不合理结构，各零件之间的装配关系清晰，可按照装配顺序完成虚拟装配与干涉检查，

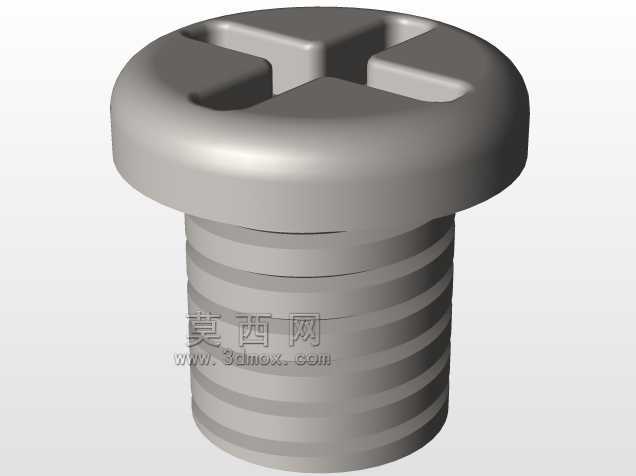

　　所有配合面的公差设置均符合通用机械加工精度要求，普通数控加工设备即可完成零件试制。在安装边界方面，装置整体最大外径与下段圆柱段长度保持固定比例，底部设置标准螺纹接口，可直接适配常规设备的安装基座，无需额外设计转接件，安装时仅需沿轴向旋入即可完成固定，径向定位精度可控制在0.1mm以内，满足对接时的同轴度要求。从应用场景来看，该结构可作为科幻主题展项的核心演示部件，搭配灯光组件可实现能量输出的动态演示效果，也可作为科幻IP周边产品的结构原型，拆分后可用于注塑模具开模生产拼装类模型，同时也可作为机械结构教学的典型案例，用于讲解回转体装配、密封结构设计、快速锁紧机构的设计原理，帮助初学者理解复杂装配体的拆分逻辑与公差配合的实际应用。

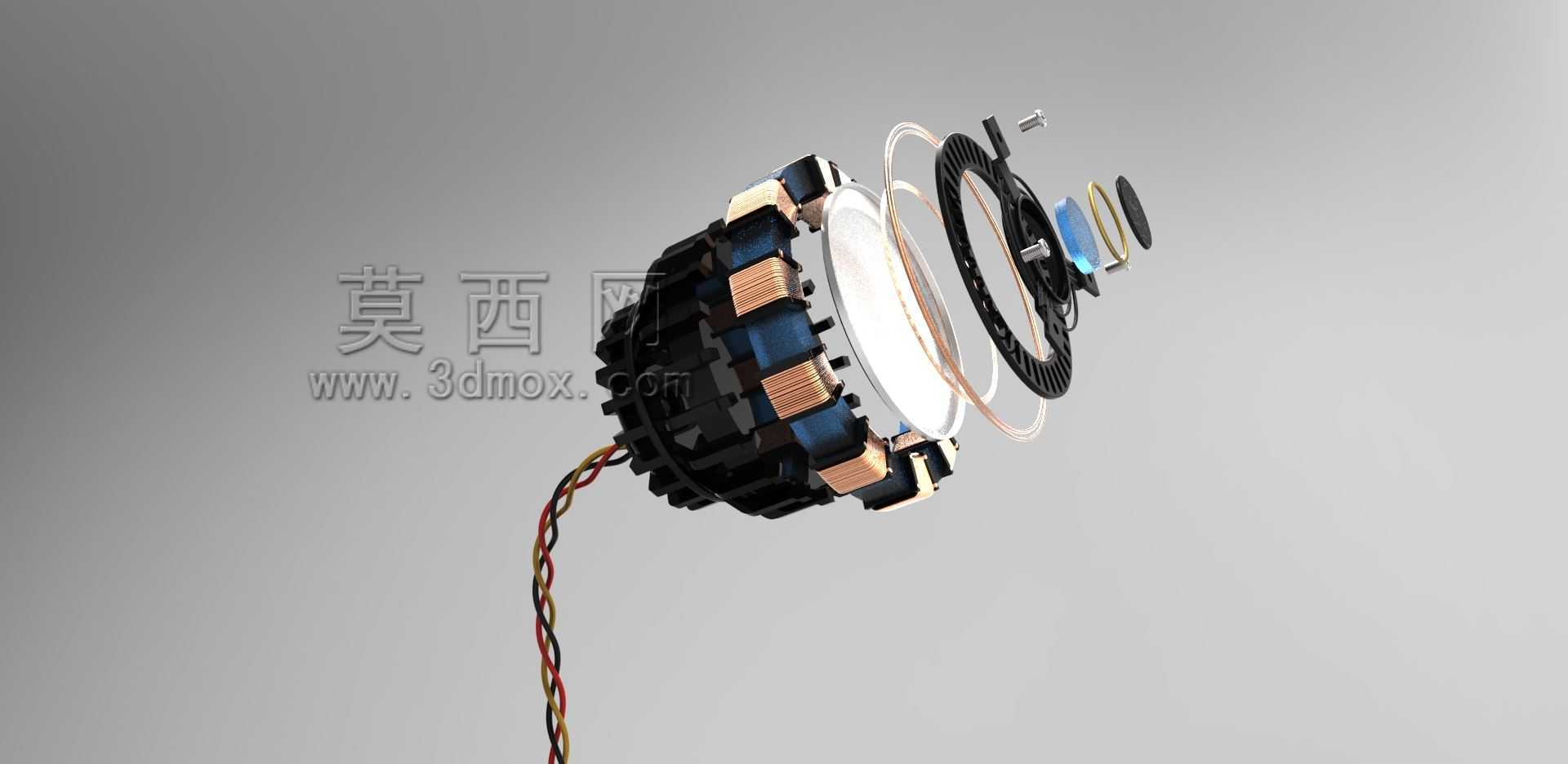

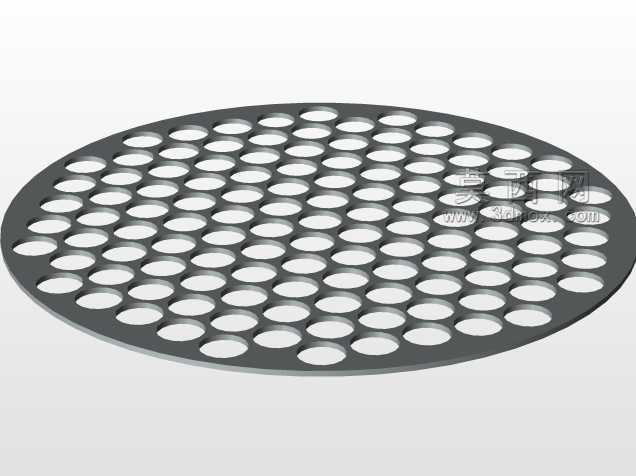

　　在功能特性上，该结构除了外观展示功能外，内部预留了足够的空腔空间，可容纳小型电路板、供电电池与灯光组件，无需额外改动外部结构即可实现发光演示功能，各零件之间的连接方式兼顾了可拆卸性与连接可靠性，既可以反复拆解展示内部结构，也可以在组装后保持整体结构的稳定性，不会出现正常拿取时零件松脱的问题。结构的所有棱边均做了R0.5mm的圆角处理，既避免了锐边带来的安全隐患，也提升了外观的精致感，外层散热鳍片的边缘同样做了倒角处理，防止装配时划伤操作人员。
