欧式贵族佩剑分体结构三维设计

　　本次呈现的欧式佩剑结构设计，参考中世纪贵族佩剑的形制特征完成全参数化三维建模，整体采用分体式装配逻辑，将整剑拆分为剑柄主体、护手构件、剑刃主体、端部装饰件四个独立可拆分模块，每个模块单独完成结构细节设计后再通过装配约束完成整体组合，方便后续针对不同部件做材质替换、结构优化或者单独加工出图。从实际应用场景来看，这类佩剑结构既可以作为影视道具制作的结构参考，也能用于文创周边产品的结构开发，还可以作为机械装配教学的典型案例，帮助初学者理解轴类构件、套接结构、定位约束的实际应用逻辑。在功能特性设计上，剑柄部分做了螺旋防滑纹理处理，纹理深度控制在1.2mm，既保证握持时的摩擦力，又不会因为纹理过深硌手，

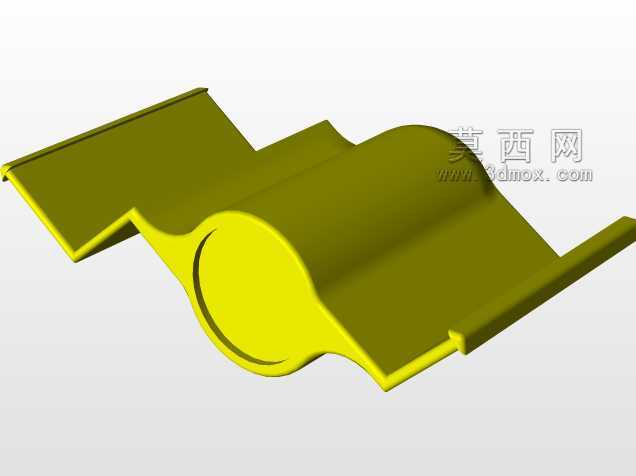

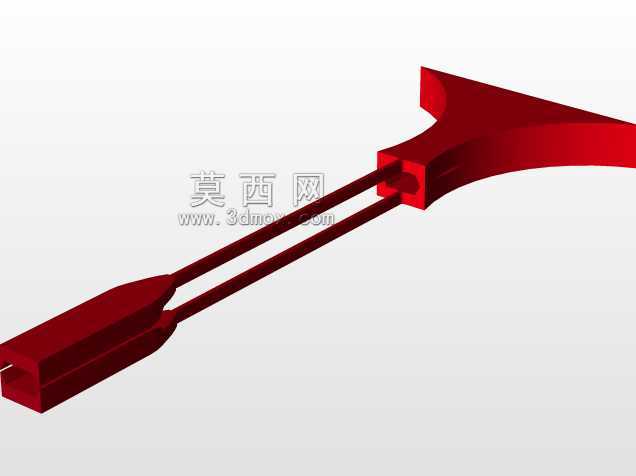

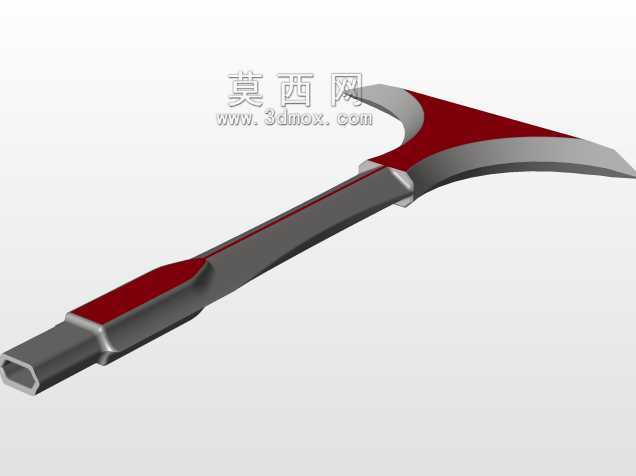

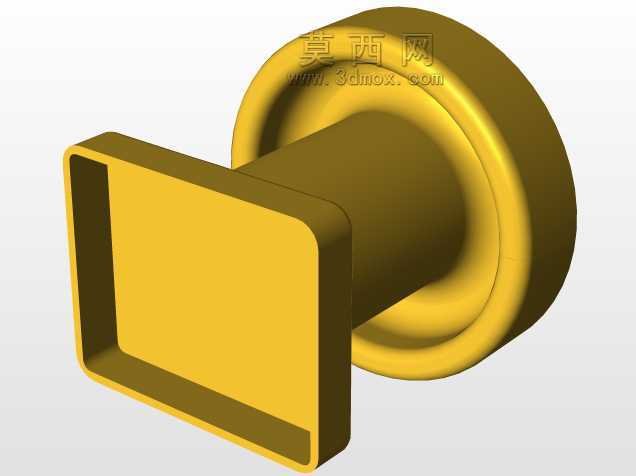

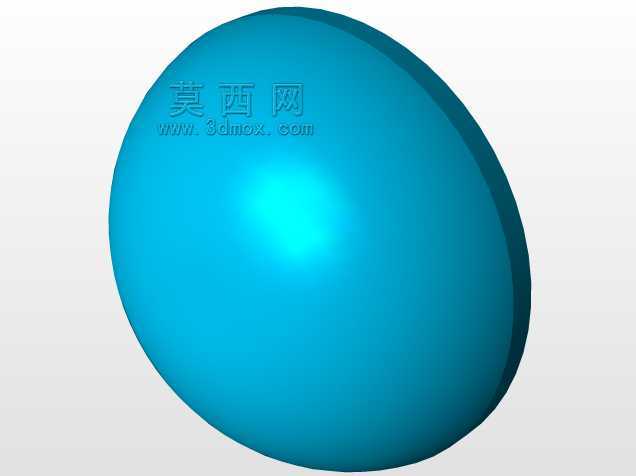

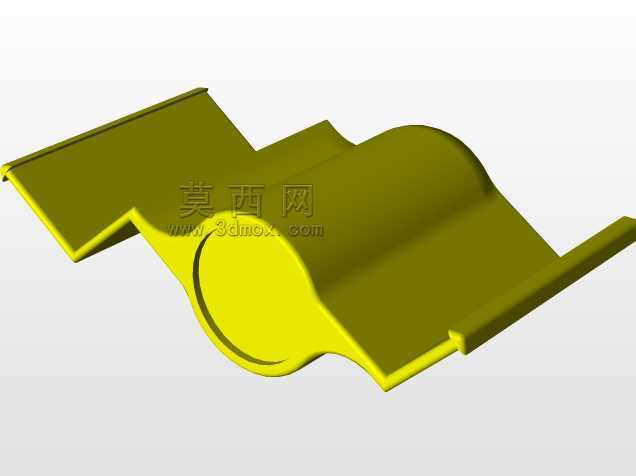

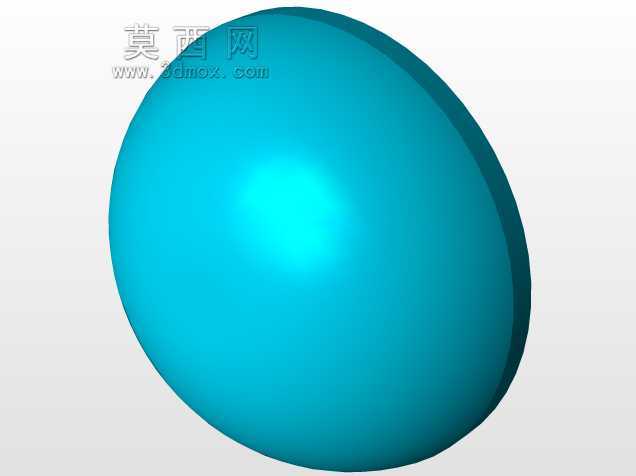

　　剑柄端部的装饰帽采用过盈配合结构与柄身连接，不需要额外紧固件就能实现可靠固定，同时方便后期拆卸维护。护手部分做了对称式侧翼结构，侧翼厚度3mm，边缘做R1圆角处理，避免尖锐边角造成划伤，护手与柄身、剑刃的连接位置设计了定位止口，装配时止口可以快速对齐安装位置，保证三个部件的同轴度误差控制在0.1mm以内，不会出现装配后剑刃歪斜的问题。剑刃部分采用细长杆状结构设计，整体长度占整剑总长度的72%，截面做菱形收窄处理，从靠近护手位置的6mm厚度逐步收窄到端部的1mm，既还原了真实佩剑的刃部形态，也保证了3D打印或者机加工时的结构强度，不会因为端部过薄出现加工断裂的问题。设计过程中优先考虑了安装边界的适配性，

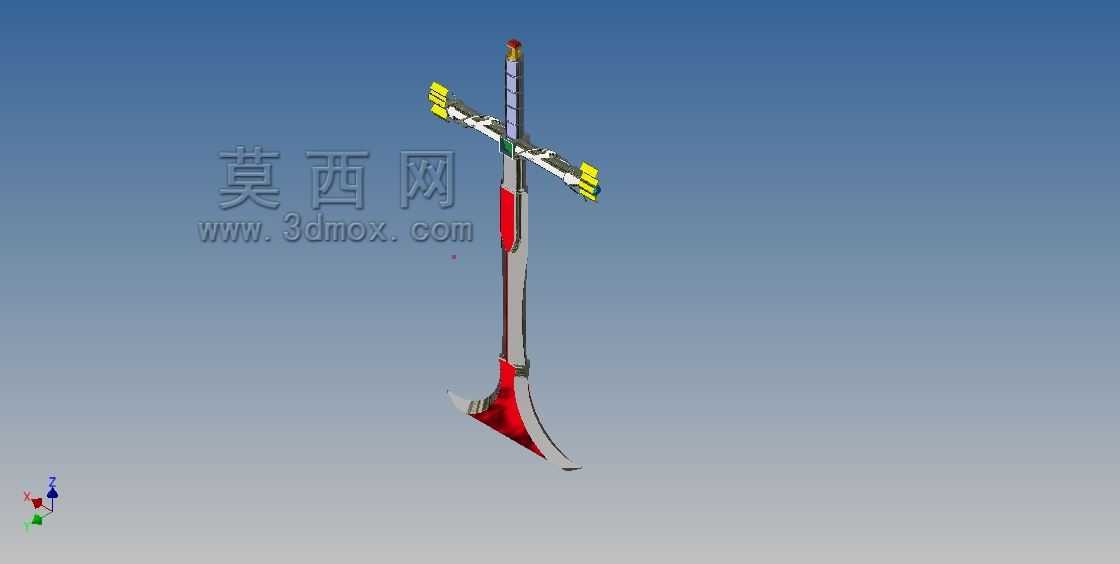

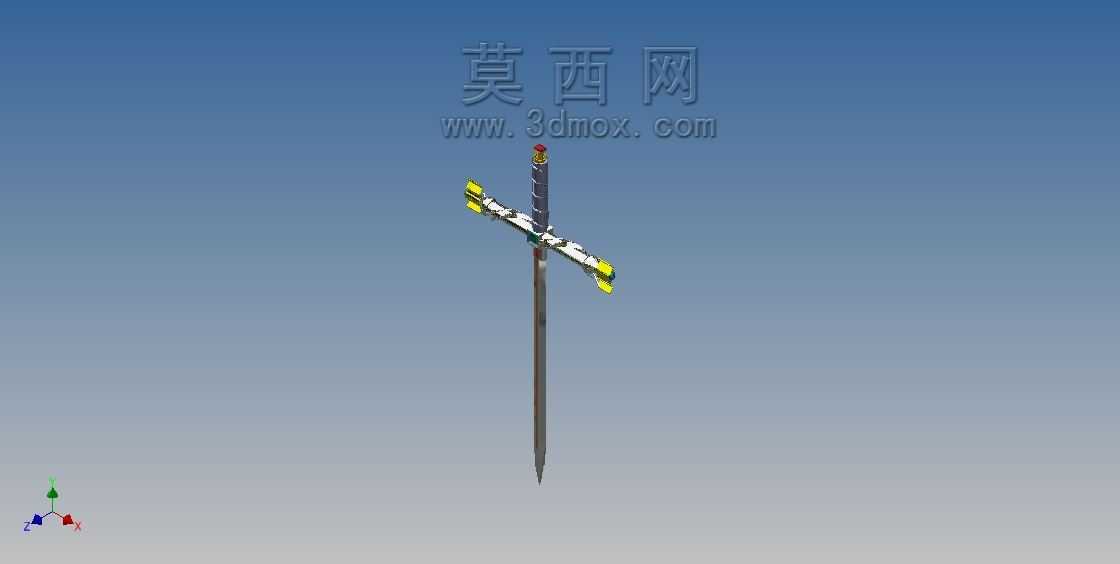

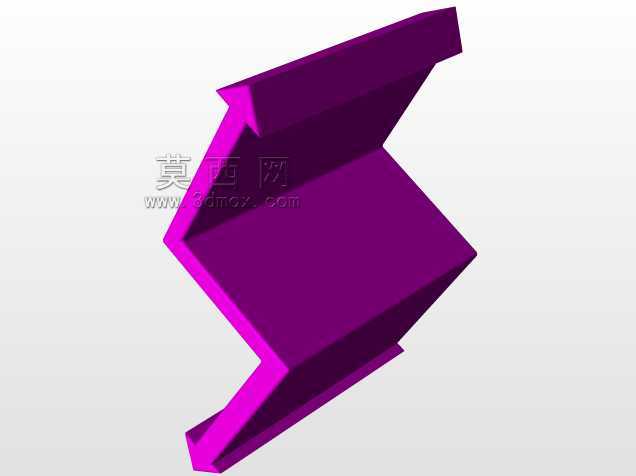

　　所有分体部件的连接位置都采用通用的圆柱套接结构，连接轴直径统一为8mm，用户如果需要调整整剑长度，只需要替换对应长度的剑刃构件，不需要修改剑柄和护手的结构参数，大幅提升了模型的复用性。在细节处理上，剑柄的缠绕纹理采用螺旋扫描特征生成，纹理节距统一为8mm，和真实佩剑的缠绳间距保持一致，两个侧翼装饰件采用对称结构设计，安装时不需要区分左右方向，降低装配的出错概率。整体装配完成后，所有部件之间没有干涉间隙，活动部件（如果加装可动结构的拓展版本）的活动行程预留了0.2mm的间隙，保证活动时不会出现卡滞。从结构强度校核的角度来看，剑刃部分采用等强度设计思路，靠近护手位置的截面面积最大，越往端部截面越小，符合挥舞时的受力分布特征，

　　能在保证整体轻量化的前提下，最大化结构的抗弯折能力。护手的侧翼位置做了加强筋过渡，筋厚1.5mm，避免侧翼受到侧向冲击力时出现断裂问题。剑柄内部设计为中空结构，壁厚2mm，既可以降低整体重量，也能在中空位置放置配重块，调整整剑的重心位置，让重心落在护手前方5cm的位置，符合真实佩剑的握持平衡感，长时间握持也不会出现手腕疲累的问题。
