带槽环形快装金属抱箍结构设计

　　这款带槽环形金属抱箍，是管路紧固场景里应用极广的连接件，日常在民用给排水、车用油路气路、工业流体输送管线、通风管道对接、线束集束固定等场景都能见到它的身影，核心作用是通过环形结构的径向收紧力，将对接的管件、套接的软管、叠加的薄壁构件牢牢箍紧，避免管路受流体压力冲击出现松脱、渗漏、移位的问题。

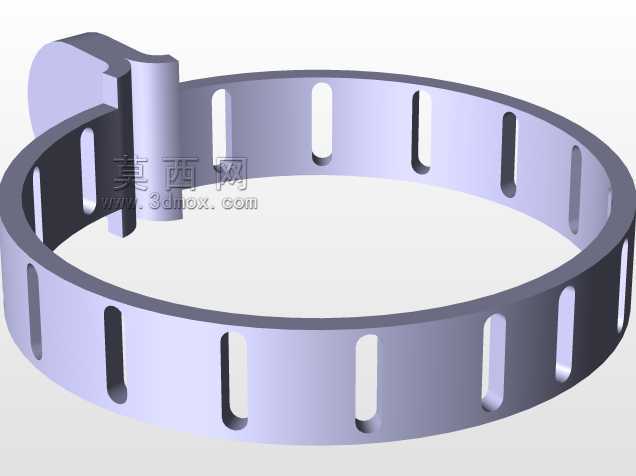

　　从结构设计思路来看，这款抱箍采用开口环形带身搭配单侧锁合座的结构，带身整体采用等厚薄壁金属带弯折成型，带身周向均匀排布的长圆形通槽是核心的功能设计点：一方面这些通槽可以在抱箍收紧时给带身提供均匀的形变余量，避免局部应力集中导致带身弯折开裂，让整个环形周向的收紧力分布更均匀，不会出现局部过紧压裂软管、局部过松密封失效的问题；另一方面长槽结构可以大幅降低带身自身重量，同时在有腐蚀、凝露的使用场景下，槽孔可以及时排走积存的液体，减少积液腐蚀抱箍基体的概率，延长户外、潮湿工况下的使用寿命。带身一端的锁合座采用卷边压合的方式与带身端部固定，卷边结构没有额外的焊接、铆接点位，避免了连接位置的应力薄弱点，锁合座预留的穿带空间可以让带身自由端顺畅穿入，配合对应的锁紧构件就能实现快速收紧，安装时不需要复杂的工装，普通操作人员用螺丝刀甚至徒手就能完成锁紧操作，大幅提升现场装配的效率。

　　从安装边界与尺寸适配逻辑来看，这款抱箍的环形内径是核心适配参数，设计时预留了一定的收紧余量，适配对应外径区间的圆形构件，带身的宽度根据紧固力需求做了匹配，过窄的带身会导致局部压强过大损伤被紧固构件表面，过宽则会增加材料成本且占用过多安装空间，这款抱箍的带身宽度刚好平衡了紧固压强与安装空间的需求，安装时只需要保证被紧固的构件对接位置处于抱箍的环形覆盖范围内，锁合座避开构件的焊缝、凸起、接口位置即可，不需要额外做定位工装。带身上的长槽尺寸经过反复校核，槽的长度方向沿带身周向排布，既保证了形变余量，又不会因为开槽过大降低带身的整体抗拉强度，槽边做了小圆角处理，避免安装时槽边的锐边划伤操作人员、割破软管表层。

　　在实际工况适配性上，这款金属抱箍的薄壁结构自带一定的弹性补偿能力，当管路因为温度变化出现热胀冷缩、或者因为流体脉动出现小幅径向形变时，带身可以跟着产生小幅弹性形变，持续保持稳定的抱紧力，不会因为构件的小幅尺寸变化出现松脱。和传统的实心喉箍、焊接式抱箍相比，这种开槽结构的抱箍重量更轻，材料利用率更高，批量生产时可以采用连续冲压工艺直接成型带身，再通过自动弯折设备卷出环形和锁合座，生产效率高，尺寸一致性好，适合大批量配套使用。在车用场景下，这类抱箍可以用来固定发动机舱的燃油管、冷却水管、通风软管，耐受发动机舱的高低温交变、振动冲击工况；在民用建筑场景下，可以用来固定给排水的PVC管、通风系统的螺旋风管，安装便捷且紧固可靠；在工业设备场景下，可以用来固定气动系统的气管、液压系统的回油软管，避免设备运行振动导致管路松脱漏油。设计时还特意考虑了拆卸复用性，松开锁紧构件后抱箍可以快速从管路上取下，重复使用时依然能保持足够的抱紧力，适合需要经常拆装维护的管路场景，不会像一次性卡箍那样拆卸后就直接报废，能降低设备维护的耗材成本。
