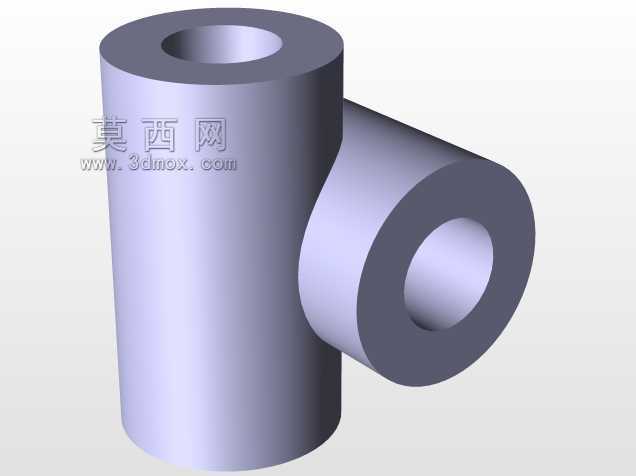

正交双通空心轴类机械连接构件

　　这类正交布置的双通空心连接构件，常被用于多轴传动系统的转角动力传递场景，在轻工输送设备、小型农用机具、改装类非道路车辆的转向操纵机构中都能见到它的应用，区别于常规十字轴式万向节的多铰点结构，这类一体式正交空心接头更适合低转速、小扭矩的传动链路，能在轴线存在空间偏移的工况下完成扭矩的连续传递，避免轴系因安装误差出现卡滞、别劲的问题。从实际使用场景来看，这类构件往往布置在传动链路的转角位置，比如手动操作的调节机构中，操作人员通过垂直方向的手轮输入扭矩，构件可将转动传递到水平布置的调节螺杆上，完成设备工位的微调；部分小型包装设备的输纸机构也会采用这类结构，在紧凑的安装空间内完成动力方向的转换，不需要额外增加锥齿轮传动副，

　　能有效压缩机构的整体占用空间。设计这类构件时，首先要匹配两端对接轴的直径参数，两个正交的内孔分别对应接入的传动轴，孔位的公差通常选取H7级过渡配合，保证轴件插入后不会出现过大的径向间隙，避免传动过程中产生冲击异响；构件的外壁厚度需要根据传递的额定扭矩核算，空心结构的设计一方面能降低构件自身重量，减少传动链路的转动惯量，另一方面也能为穿线、通油等辅助需求预留通道，部分需要在转轴内部布置传感器走线的设备，会优先选用这类空心结构的连接构件。外形尺寸方面，两个正交筒体的外圆直径通常比内孔大1.5到2倍，保证筒体有足够的抗扭截面系数，避免扭矩传递过程中出现筒体开裂的问题；两个筒体的对接位置做了圆弧过渡处理，能有效降低应力集中系数，

　　在交变载荷作用下不会在交接位置产生疲劳裂纹。安装边界上，这类构件不需要额外的固定支座，直接通过两端的内孔与传动轴对接，配合紧定螺钉或者销钉完成周向固定即可，安装时需要保证两个对接轴的轴线夹角偏差不超过设计允许范围，通常这类一体式正交接头允许的轴线偏角在5度以内，相比带十字轴的万向节允许偏角更小，但结构更简单，维护成本更低，不需要定期补充润滑脂，适合在免维护的小型传动机构中使用。从结构特性来看，这类构件没有额外的活动铰接部件，整体刚性更好，传动过程中不会出现铰接间隙带来的回程误差，对于需要精准传递转角的调节机构来说，能有效提升调节精度，避免手轮操作时出现空程。在建模过程中，需要重点关注两个正交内孔的位置度公差，

　　保证两孔轴线的空间垂直度误差控制在0.02mm以内，否则安装后会出现轴件插入困难、转动卡滞的问题；筒体端面与内孔轴线的垂直度也需要控制，避免轴件锁紧后端面贴合不实产生轴向窜动。实际选型时，需要根据链路的计算扭矩匹配构件的材质，常规工况下选用45号钢调质处理即可满足强度要求，在有腐蚀环境的工况下可以选用不锈钢材质，食品加工设备中使用的这类构件还需要做表面抛光处理，避免积垢影响卫生要求。这类构件相比其他转角传动结构，零件数量少，加工工序简单，只需要完成车削、钻孔两道主要工序即可成型，加工成本更低，适合批量生产应用，在很多低成本的小型机械设备中，往往会优先选用这类结构替代复杂的齿轮传动或者多零件组合的万向节结构，在满足传动功能的前提下最大程度压缩制造成本。需要注意的是，这类构件不适合大扭矩、高转速的传动场景，高转速下正交结构的动平衡特性较差，容易产生振动，因此通常应用在转速不超过300转每分钟的手动调节或者低速动力传递场景中，安装时也不需要做额外的动平衡校正，只要保证对接轴的同轴度在允许范围内即可稳定运行。
