起重作业用双钩吊钩总成结构设计

　　在工矿企业重型物料转运、港口集装箱装卸、大型设备安装就位、钢结构厂房构件吊装等各类起重作业场景中，吊钩总成是直接承载被吊物载荷、连接起重卷扬机构与吊索具的核心受力部件，其结构可靠性直接决定起重作业的安全边界，一旦出现结构失效会直接引发重物坠落的重大安全事故，因此在结构设计阶段需要对各段受力截面、连接配合结构做充分的力学校核。本次设计的双钩式吊钩总成，区别于常见的单钩结构，采用对称布置的双钩爪结构，相比同截面尺寸的单钩，双钩结构受力更均衡，可适配大吨位重型载荷的吊装需求，作业时吊索可分别挂接在两个钩爪上，避免单钩吊装时吊索滑移、载荷偏载带来的附加弯矩，尤其适合长形构件、重型设备的双点吊装作业，能有效降低吊索与钩体的磨损速率。

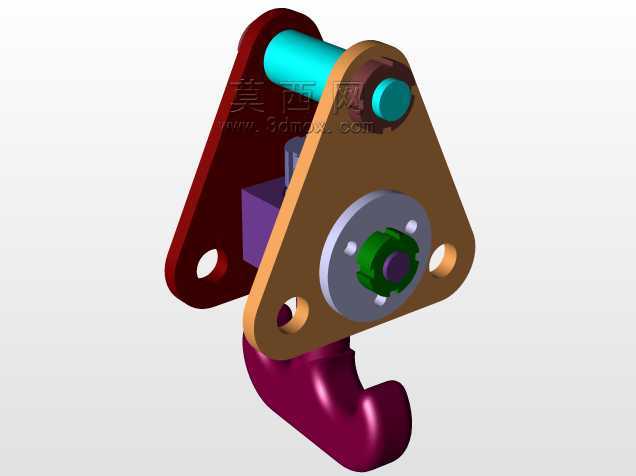

　　从结构设计思路来看，整个吊钩总成从上至下分为阶梯安装轴段、轴肩定位段、钩体主体段三个核心部分。最上端的细轴段为与吊钩横梁、推力轴承配合的安装段，轴段上加工有径向销孔，用于安装开口销或者锁紧挡板，防止吊钩在起升、回转过程中从横梁安装孔内脱出，该段轴径尺寸需要匹配对应吨位起重机吊钩横梁的安装孔径，安装长度要预留出轴承装配、锁紧件安装的空间，保证吊钩可绕轴线灵活回转，方便作业人员调整被吊物的朝向。中间的环形轴肩为定位承载面，轴肩下端面直接与推力轴承的上端面贴合，起吊时整个吊钩的载荷通过该轴肩传递到推力轴承，再传递到吊钩横梁、滑轮组直至卷扬机构，轴肩的外径尺寸要大于轴承内圈外径，保证承载面完全贴合，避免局部应力集中压损轴承部件。

　　钩体部分采用整体锻造式结构，两个钩爪对称分布在轴线两侧，钩爪的弯曲截面采用渐变的椭圆截面设计，从钩根到钩尖截面尺寸逐步过渡，既符合材料力学中曲梁弯曲的应力分布规律，让钩体各截面的应力水平保持在合理区间，避免局部应力过大，又能减少不必要的材料冗余，降低吊钩自身重量。钩爪的开口尺寸、钩尖的内弯角度经过反复校核，既保证吊索、卸扣可以顺利挂入，又能在起吊过程中防止吊索从钩口意外滑出，钩尖部分做了圆弧钝化处理，避免尖锐边缘切割吊索的纤维芯或者钢丝绳外层钢丝，延长吊索的使用寿命。

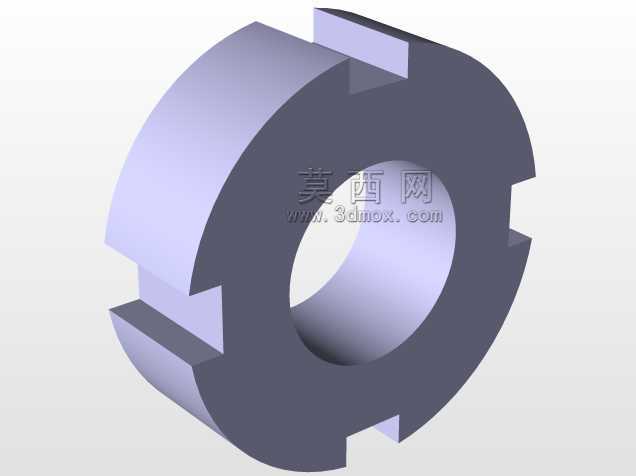

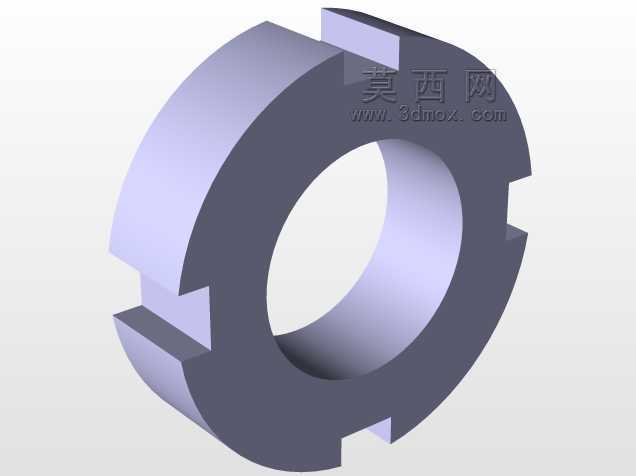

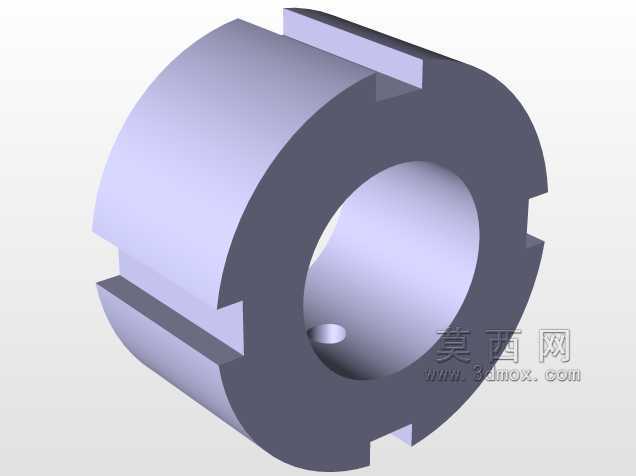

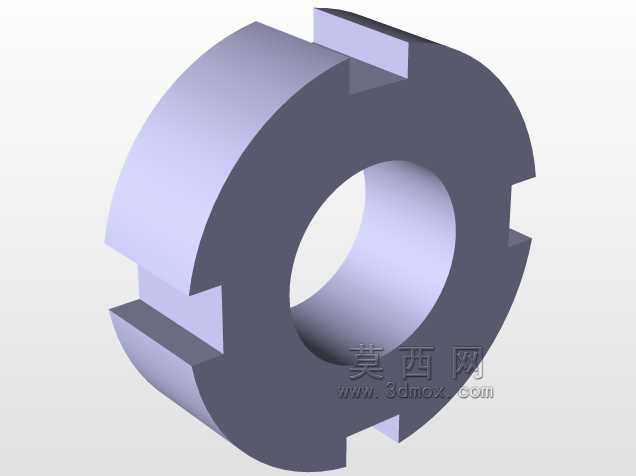

　　在安装边界方面，该吊钩总成的上部阶梯轴需要与吊钩螺母、推力轴承、横梁护板等部件配合安装，安装时需要保证轴段与各配合件的同轴度误差控制在允许范围内，避免吊钩回转时出现卡滞、偏磨的问题；轴肩的承载面需要保证平面度要求，防止轴承装配后出现偏载，导致轴承早期磨损失效。钩体部分的外部轮廓需要与吊钩滑轮组的护罩、防脱卡板等部件预留足够的安全间隙，保证吊钩在额定载荷下产生弹性变形时，不会与周边部件发生运动干涉。防脱卡板的安装位置预留了对应的连接结构，可在钩体上部加装弹簧式防脱棘爪，进一步封闭钩口，避免作业过程中吊索受振动脱出。

　　从实际使用特性来看，该双钩吊钩总成在额定载荷工况下，各受力截面的安全系数符合起重机械安全规范的要求，钩体材料通常选用优质低碳合金钢锻造后进行调质处理，保证芯部有足够的韧性，表面有足够的强度，能承受起吊过程中的冲击载荷，避免脆性断裂。作业过程中，吊钩可随被吊物灵活回转，双钩对称受力的特性让载荷分布更均匀，相比单钩结构能有效降低钩身的扭转应力，适合大吨位桥式起重机、门式起重机、履带吊等重型起重设备配套使用，在重型机械制造、冶金厂区、港口码头、大型基建项目的吊装作业中都能适配。设计过程中对钩体的危险截面，也就是钩根弯曲段、轴肩过渡圆角处都做了圆角过渡处理，减少应力集中点，避免长期交变载荷下出现疲劳裂纹，延长部件的使用寿命。
