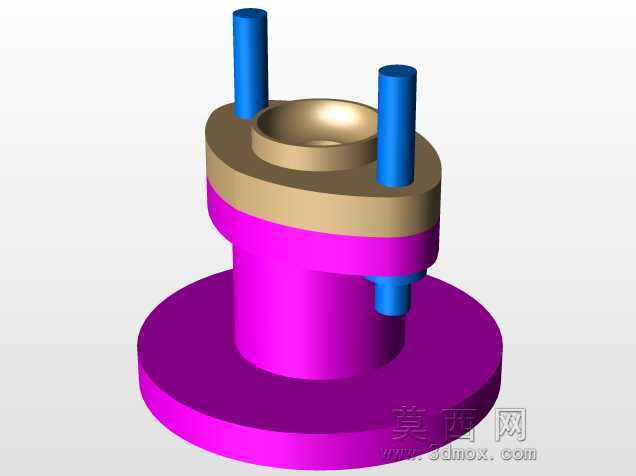

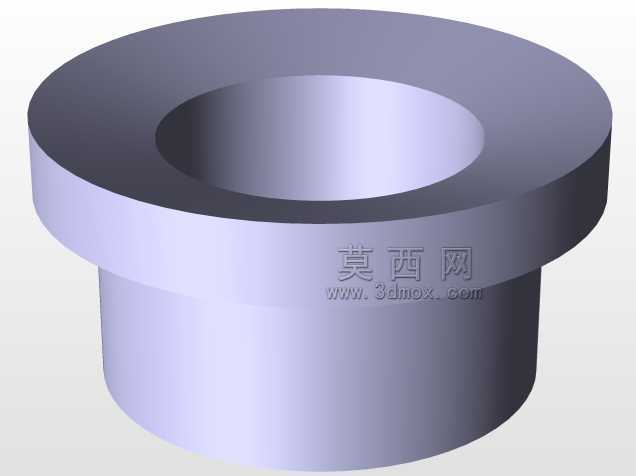

在流体输送管路系统、小型液压动力单元以及实验台流体接驳工位中,这类带定位柱的法兰式连接腺体是承担管路对接、介质密封与安装定位的核心基础零件,日常工况中需要同时承受管路内介质的静压力、安装时的螺栓预紧力,以及设备运行过程中传递来的小幅振动载荷,因此结构设计的合理性直接影响整套管路系统的密封可靠性与长期运行稳定性。从结构布局来看,零件底部为大直径圆形法兰盘,这部分是整个组件的安装承载基础,法兰盘端面设计为平整加工面,安装时可与对接基座的端面完全贴合,通过均布的安装孔位实现与基座的螺栓锁紧,足够大的法兰盘直径能够分散螺栓预紧力,避免局部应力集中导致的基座或零件变形,同时大接触面也能辅助提升密封面的贴合稳定性,减少介质渗漏的概率。

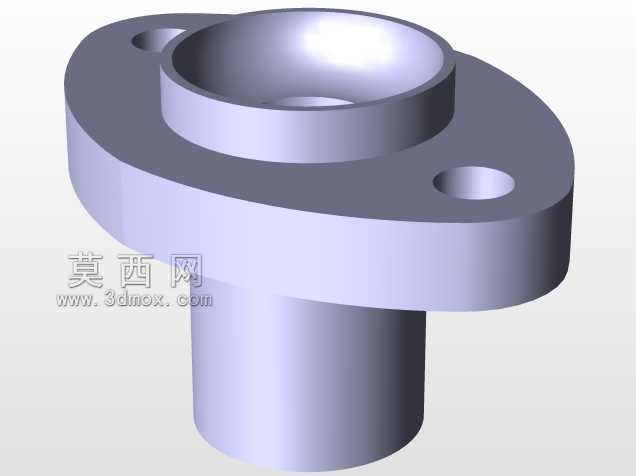

法兰盘向上延伸出等直径的圆柱主体段,这部分是零件的主体承力结构,内部为贯通的介质流道,流道内壁根据介质特性做了适配的粗糙度设计,若用于输送液态介质则内壁粗糙度控制在Ra1.6以内,减少介质流动阻力,若用于气压管路则可适当放宽粗糙度要求,降低加工成本。圆柱主体段上方设置了一圈环形凸台结构,凸台外径大于下方圆柱段,这一结构一方面作为密封件的安装定位台阶,可在凸台下方与圆柱段的衔接位置放置O型密封圈或者平垫片,安装锁紧后凸台端面会压紧密封件,实现径向与轴向的双重密封;另一方面凸台也作为上方对接管路的限位结构,避免对接管路插入过深导致流道错位,影响介质流通效率。凸台上方为内凹的承口结构,承口内径与对接管路的外径做间隙配合设计,
配合公差控制在H7/h6区间,既保证对接管路能够顺利插入,又不会因为间隙过大导致介质从配合缝隙渗漏,承口底部做了圆角过渡处理,避免应力集中导致的承口开裂,同时也能减少介质在流道变径位置的湍流现象,降低管路运行过程中的振动与噪音。凸台端面上设置了三根垂直向上的圆柱定位柱,其中两根分布在承口两侧对称位置,第三根设置在凸台侧下方的偏心位置,三根定位柱的直径与长度根据安装对接件的定位孔尺寸匹配设计,安装时定位柱先插入对接件对应的定位孔中,能够快速实现对接件与腺体的同轴度校准,避免螺栓锁紧过程中出现对接件偏移,导致密封面错位引发渗漏,同时偏心位置的定位柱具备防错功能,能够避免安装时对接件方向装反,提升现场装配的效率与准确率。从安装边界来看,
设计时需要重点核算法兰盘的安装孔位分布圆直径,确保孔位与基座的安装螺孔完全对齐,同时要预留足够的扳手操作空间,避免螺栓锁紧时工具与零件主体结构发生干涉;定位柱的伸出长度需要控制在合理范围,过长会导致定位柱受侧向力时容易弯折断裂,过短则无法起到有效的导向定位作用,通常定位柱的有效导向长度设置为直径的1.5-2倍即可满足装配需求;整体高度尺寸需要匹配管路系统的安装空间,避免零件过高导致与周边其他管路或结构件发生碰撞。在实际选型应用中,若用于腐蚀性介质输送场景,可将零件材质更换为304或316不锈钢,提升耐腐蚀性能;若用于低压常温的普通气动管路场景,可选用工程塑料材质加工,降低整体成本;若用于高压液压系统,则需要选用45号钢或者合金结构钢加工,并做调质处理提升零件的结构强度,同时密封面需要做精磨处理,保证密封可靠性。建模过程中需要重点关注各段结构的同轴度公差,尤其是底部法兰盘端面与上方承口轴线的垂直度,若垂直度超差会导致安装后密封面倾斜,出现局部密封压力不足引发渗漏;定位柱与凸台端面的垂直度也需要严格控制,否则会出现定位柱插入困难,或者装配后对接件歪斜的问题;内部流道的相贯线位置需要做圆角过渡,减少应力集中点,提升零件在交变压力工况下的疲劳寿命。
