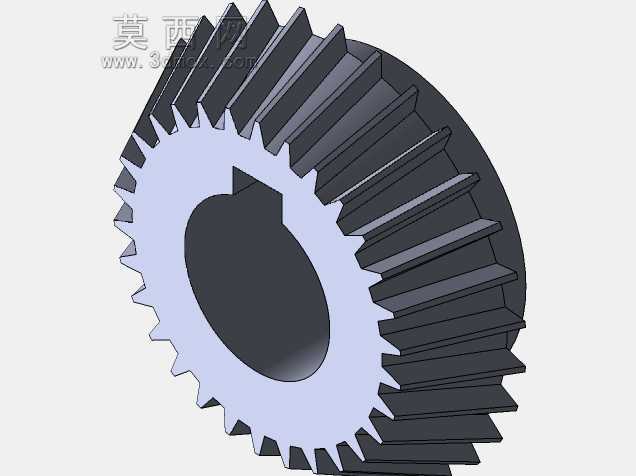

在各类相交轴动力传递场景中,直齿锥齿轮是应用极为广泛的基础传动零件,常见于机床进给机构、农业机械传动箱、小型动力传输单元以及轻工设备的换向传动结构中,核心作用是实现两相交轴之间的旋转运动与扭矩传递,常规应用下轴交角多为90度,可根据实际安装空间与传动比需求调整适配角度。这款锥齿轮采用直齿齿形设计,相较于螺旋锥齿轮,其加工难度更低,装配调整的容错空间更大,不需要额外抵消轴向力的复杂支撑结构,非常适合中低速、中等载荷的传动工况,在小型设备的动力换向结构中能大幅降低整体设计与装配成本。从结构设计逻辑来看,齿轮中心采用带单键槽的通孔设计,安装时可通过平键与传动轴实现周向固定,传递扭矩时能避免齿轮与轴之间出现相对转动,
键槽的尺寸匹配标准平键规格,可直接选用通用标准件完成装配,不需要额外定制连接件。齿轮的轮毂部分与齿圈部分做了等强度过渡设计,齿根位置保留了标准的圆角过渡,避免热处理与载荷作用下出现应力集中,降低齿根断裂的风险。齿形部分采用标准渐开线锥齿廓,齿向沿节锥母线方向分布,啮合过程中齿面接触为线接触,传动比稳定,不会在传动过程中出现额外的冲击载荷,能保证输入端与输出端的转速匹配精度。在安装边界方面,这类锥齿轮的安装需要保证两配对齿轮的节锥顶点重合,轴向定位需要依托轴肩与锁紧件完成,设计时预留的轴向定位台阶尺寸可适配常规的轴用挡圈或者锁紧螺母固定方式,齿轮的背锥面可作为安装时的轴向定位基准,装配时通过调整垫片厚度就能保证合适的齿侧间隙,
不需要复杂的调整工装。实际应用中,这类锥齿轮常搭配同模数的配对锥齿轮使用,可根据传动比需求匹配对应齿数的从动轮,在设备维护更换时,只需要保证模数、压力角、齿顶高系数等基础参数一致,就能完成替换,不需要对整个传动箱进行重新设计。齿部的加工可采用刨齿或者铣齿工艺完成,后续根据载荷需求可选择齿面高频淬火处理,提升齿面耐磨性能,延长零件使用寿命,对于载荷波动较小的工况,也可采用调质处理的毛坯直接加工,降低零件加工成本。在三维建模过程中,齿形的生成严格遵循锥齿轮的展成原理,先确定节锥角、齿顶锥角、齿根锥角等基础参数,再通过渐开线方程生成单个齿廓,沿节锥母线阵列完成全部轮齿的构建,键槽的尺寸按照对应轴径的标准键槽尺寸设计,保证与标准传动轴的互换性,整体结构没有冗余的设计特征,所有尺寸都围绕装配需求与传动强度要求设定,既满足传动过程中的强度要求,也尽可能控制零件自身重量,降低传动过程中的转动惯量,提升传动响应速度。
