直齿齿条传动构件三维结构设计

　　在各类需要实现旋转运动与直线运动相互转换的机械结构中，直齿齿条是应用极为广泛的基础传动构件，从机床的进给轴传动、自动化生产线的工位平移机构，到重型设备的直线位移驱动、升降装置的导向传动，都能见到这类构件的身影。区别于齿轮之间的啮合旋转传动，齿条相当于分度圆直径无穷大的圆柱齿轮，其齿廓为直线而非渐开线，在与配对齿轮啮合时，可将齿轮的旋转扭矩直接转化为沿齿条长度方向的直线推力，也可将齿条的直线位移转化为齿轮的旋转输出，传动效率高、承载能力强，且传动比恒定，在长行程直线传动场景下相比丝杠、同步带等传动形式具备更高的刚性与负载耐受能力。

　　从结构设计角度来看，这款直齿齿条采用标准模数齿形设计，齿部沿长条状基体的单侧均匀排布，齿形参数与配对圆柱齿轮完全匹配，啮合过程中齿面接触均匀，不会出现偏载、卡滞等问题。设计时首先根据传动负载、运行速度确定模数大小，模数越大则单齿承载能力越强，适合重载低速的传动场景，模数偏小则更适合高速轻载的精密位移场景。齿距误差是影响齿条传动精度的核心指标，设计过程中需严格控制相邻齿距偏差、累计齿距偏差，保证与齿轮啮合时的侧隙处于合理区间，侧隙过大会导致传动反向间隙增大，影响位移定位精度，侧隙过小则会加剧齿面磨损，甚至在热胀冷缩时出现啮合卡滞。

　　齿条的基体部分采用矩形截面设计，安装面与齿面的平行度、平面度有严格公差要求，安装时可通过基体上预设的安装孔位采用螺栓紧固在设备安装基准面上，安装基准面的平面度会直接影响齿条的直线度，进而影响传动平稳性，因此安装过程中需逐段打表校准齿条的直线度，多段拼接的长行程齿条还需在拼接处控制齿距对接误差，保证拼接位置的齿形平滑过渡，避免齿轮运行到拼接位置时出现冲击、振动。齿条的长度方向可根据设备实际行程需求定制，单根齿条长度受加工设备、材料形变限制，长行程场景下多采用多根拼接的方式实现，拼接时需保证相邻齿条的齿顶面处于同一水平面，齿向对齐无错位。

　　在实际应用场景中，这类直齿齿条常与伺服电机驱动的齿轮配合，组成齿轮齿条传动副，应用在数控机床的X/Y/Z轴进给传动中，相比滚珠丝杠传动，齿轮齿条的传动行程不受丝杠长度限制，不会出现长丝杠高速旋转时的甩动、共振问题，适合大行程龙门机床、激光切割机、桁架机械手等设备的直线传动。在重型设备领域，比如港口起重设备的大车行走机构、升降机的升降驱动机构，大模数齿条可承受数十吨的重载冲击，配合淬硬处理的齿面，可在恶劣工况下长期稳定运行。设计时还需考虑齿条的润滑与防护，齿面长期处于往复啮合摩擦状态，需预留润滑脂加注通道，或者采用自动润滑装置定期给齿面涂抹润滑脂，降低齿面磨损速率，部分有防尘、防切屑需求的场景还需在齿条外侧安装伸缩防护罩，避免硬质颗粒进入啮合区域造成齿面压溃、点蚀。

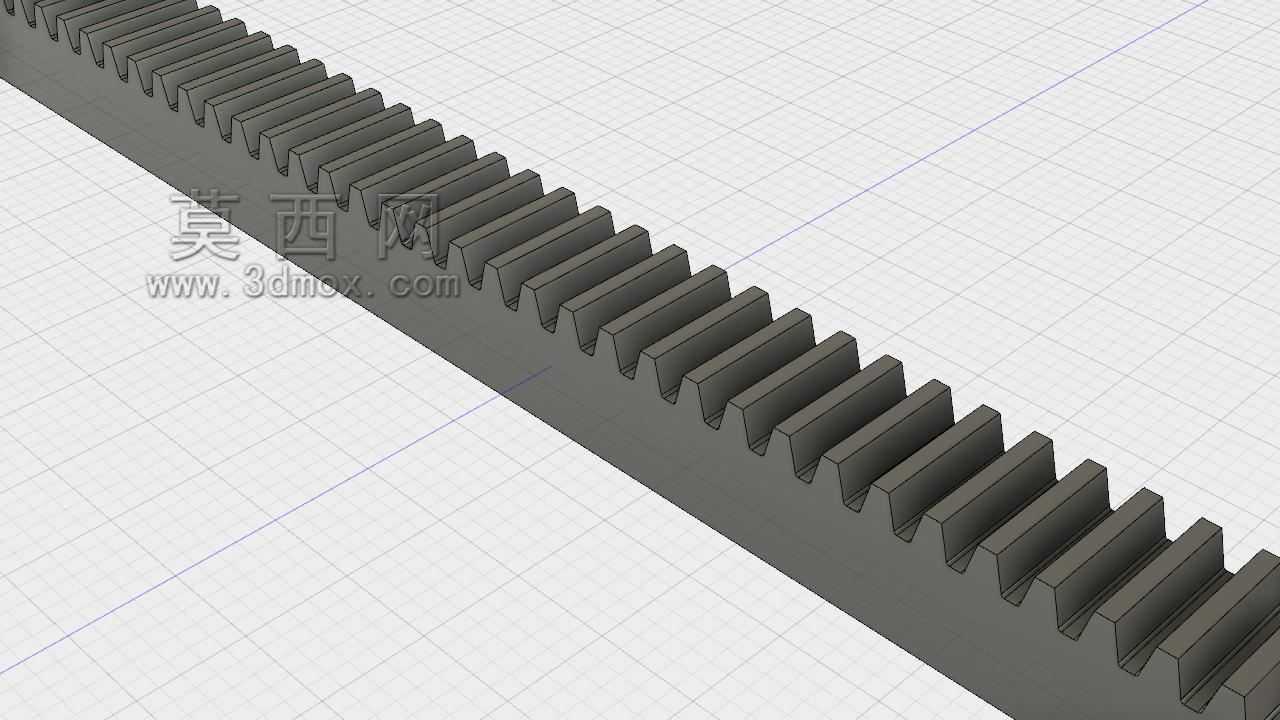

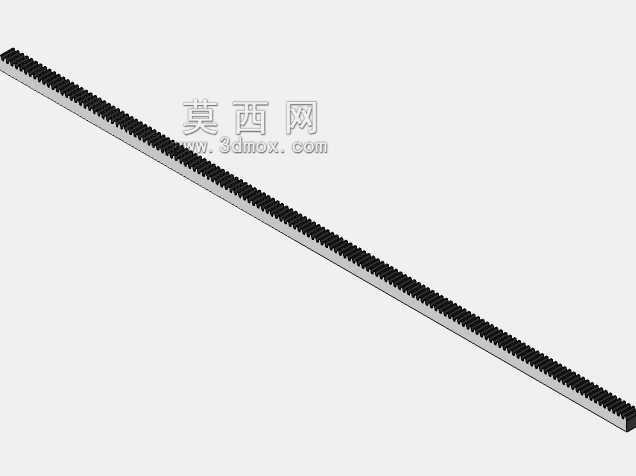

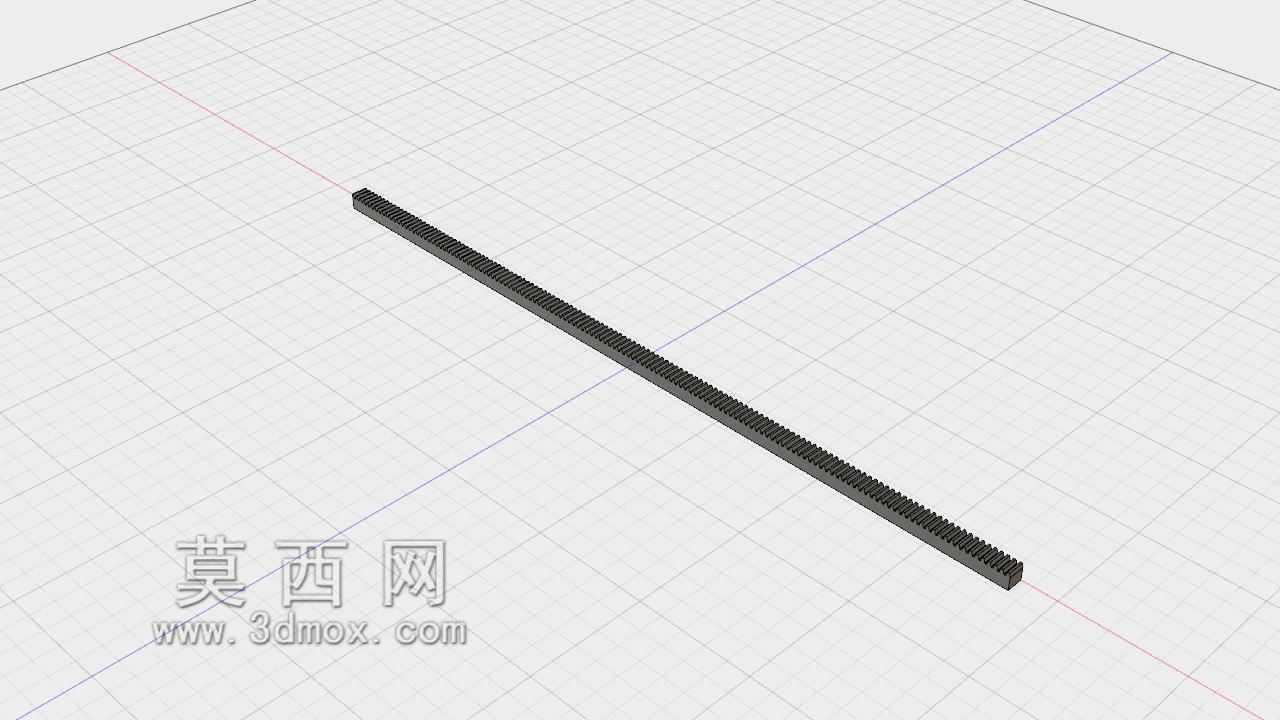

　　从建模逻辑来看，构建该齿条三维模型时，首先绘制齿条的基体矩形截面，沿长度方向拉伸得到基体实体，之后根据齿形参数绘制单个齿的齿廓草图，单个齿的齿廓包含齿顶线、齿侧直线、齿根过渡圆弧，齿根处的过渡圆弧可有效降低齿根应力集中，提升齿条的抗弯曲疲劳强度，绘制完成单个齿形后沿齿条长度方向按固定齿距阵列所有轮齿，之后对齿顶、齿根的锐边进行倒角处理，避免安装、使用过程中锐边划伤操作人员，同时也能去除加工过程中产生的毛刺。建模过程中需严格保证齿形的对称度，所有轮齿的尺寸一致性，确保后续生成的工程图可直接用于生产加工，模型的安装孔位、基准面设置需与实际安装需求匹配，方便设计人员直接将该模型调用到整体设备装配体中，进行干涉检查、运动仿真验证，提前排查装配过程中可能出现的结构干涉、行程不足等问题。

　　在选型匹配过程中，除了模数、齿距参数外，还需根据设备的运行速度、负载特性选择合适的齿条精度等级，普通传动场景可选择中等精度等级的齿条，精密定位场景比如数控机床、精密检测设备则需选择高精度磨齿齿条，配合消隙齿轮结构，可将传动反向间隙控制在极小范围内，满足高精度位移定位需求。齿条的材料选择也需根据应用场景确定，常规场景下采用45号钢调质处理即可满足使用需求，重载、高速场景则可采用40Cr等合金结构钢，齿面进行高频淬火处理，提升齿面硬度与耐磨性，腐蚀环境下使用的齿条还可采用不锈钢材料制作，或者在表面做防锈涂层处理。
