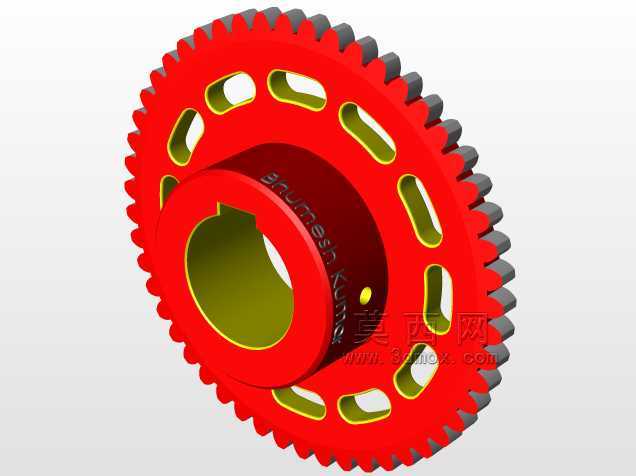

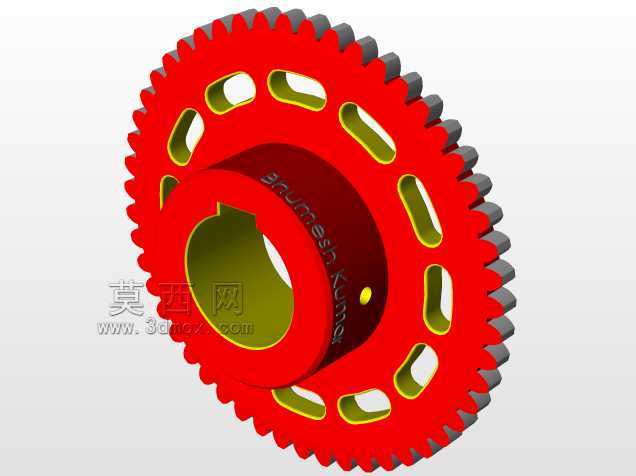

机械传动排挡配套齿轮结构三维设计

　　这套排挡配套齿轮结构，主要应用在手动变速传动系统的动力切换环节，是变速箱内实现不同传动比切换的核心执行部件之一，日常在小型工程机械、农用作业机械、轻型载货车辆的手动变速单元中都能见到这类结构的应用。在实际设备运行过程中，这类齿轮需要配合换挡拨叉的动作，完成不同齿数齿轮副的啮合切换，以此改变动力输入输出端的转速比，匹配设备不同工况下的扭矩、转速输出需求，比如设备重载爬坡时需要切换低挡位获得更大输出扭矩，高速空载行进时切换高挡位降低动力损耗。从设计思路来看，这套齿轮结构首先要满足换挡过程的平顺性要求，齿端做了对应的倒角修形处理，避免换挡打齿的问题，同时齿面的接触强度、齿根的弯曲强度都经过了载荷校核，能够承受额定工况下的交变冲击载荷，

　　不会出现断齿、点蚀过快的失效问题。在安装边界上，齿轮的内孔配合尺寸、轴向定位台阶的公差都按照对应传动轴的配合要求设计，安装时可以直接卡入轴上的花键段，轴向通过卡簧或者轴肩完成定位，不需要额外做复杂的适配调整，齿轮的齿顶圆直径、齿宽参数都匹配对应变速箱腔体的内部空间，不会和箱体内其他传动部件发生运动干涉。实际使用中，这类齿轮和换挡同步器配合工作时，能够保证动力切换过程的顺畅，不会出现卡滞、脱挡的问题，齿部的加工精度等级按照常规传动齿轮的要求设定，既能够满足传动平稳性的需求，也不会因为过高的精度要求提升不必要的加工成本。设计过程中还考虑了润滑需求，齿轮端面预留了对应的油道间隙，变速箱内的润滑油可以随着齿轮转动带到啮合接触面，

　　形成稳定的油膜降低磨损，延长部件的使用寿命。不同于普通的定传动比齿轮，这套配套排挡的齿轮在齿向修形上做了针对性调整，能够抵消换挡过程中齿轮轴向微量位移带来的啮合偏载问题，即使在频繁换挡的工况下，齿面的载荷分布也能保持相对均匀，不会出现局部磨损过快的情况。从结构细节来看，齿轮的轮毂部分厚度经过优化，在保证结构强度满足扭矩传递要求的前提下，尽可能降低了部件的自重，减少换挡过程中运动部件的惯性，提升换挡操作的轻便性，同时轮毂上的减重槽设计也不会影响整体的结构刚性，经过载荷仿真验证，在最大额定扭矩作用下，齿轮的最大变形量控制在允许的公差范围内，不会影响正常的啮合传动。
