10x10英尺户外商用遮阳棚结构设计

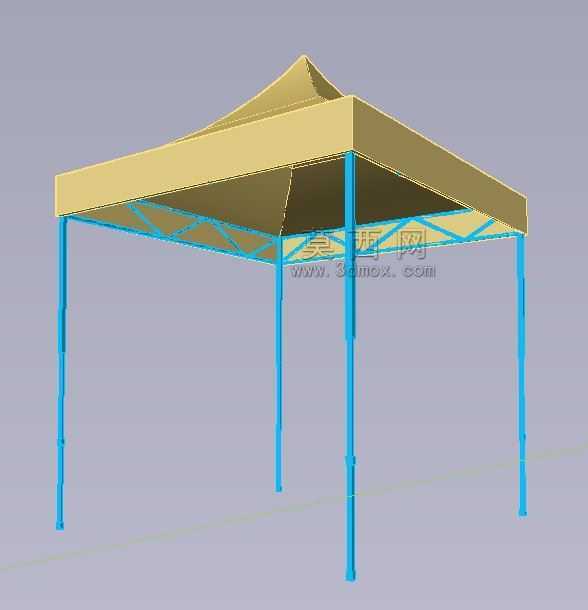

　　这款10x10英尺规格的顶棚产品，是户外临时作业、市集摆摊、展会布展场景里的高频使用设施，建模时优先还原了实际量产款的受力逻辑与装配关系，没有做多余的艺术化夸张处理，所有结构尺寸都贴合现有供应链的通用加工标准。从实际使用场景来看，这类顶棚的核心需求是快速拆装、抗风稳定、遮阳挡雨，因此框架部分采用了分段式立柱设计，每根立柱都设置了多段伸缩卡位，既可以根据现场地面高差调整单腿高度适配不平整场地，也能在收纳时压缩整体长度，配合交叉式的顶架斜撑结构，展开后不需要额外焊接或打胶固定，仅靠插销与弹簧卡扣就能完成整体锁止，普通作业人员两人配合十分钟内就能完成搭建或收纳。顶棚的织物部分采用了四周包边内嵌拉绳的设计，

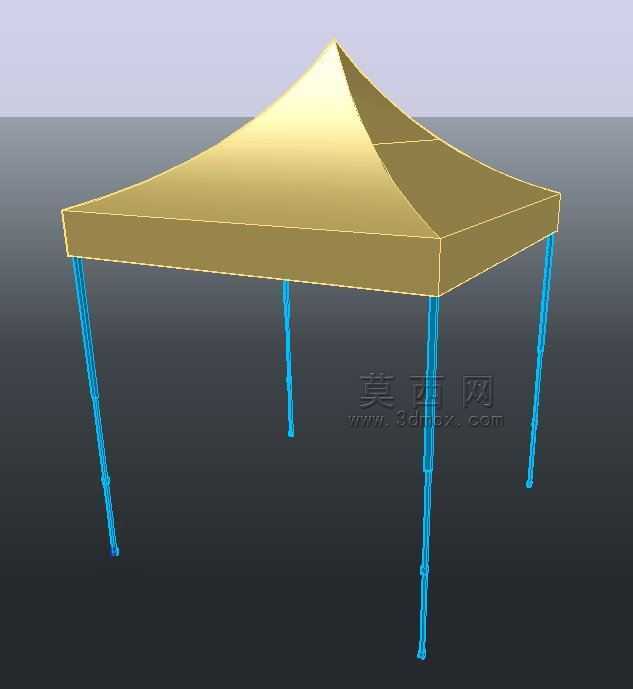

　　建模时特意还原了织物与顶架横梁的连接点位，每个拉袢的位置都对应下方金属框架的受力节点，避免织物张拉时出现局部应力集中导致面料撕裂，同时顶篷做了双坡尖顶造型，中心最高点比四周檐口高出一定距离，雨天时雨水可以顺着坡面自然流向四个角落排出，不会在顶棚中部形成积水兜水的情况，这点在南方多雨地区的户外使用场景中尤为重要。设计过程中首先确定的是安装边界尺寸，展开状态下整体占地为10英尺见方，也就是约3米×3米的净使用空间，檐口的净空高度控制在常规成年人站立不会碰头的范围，最高顶高满足抗风设计的坡度要求，收纳状态下所有杆件都能收拢到便携长度，可以放入配套的滚轮收纳袋中，方便用普通私家车后备箱运输。框架的连接节点全部采用通用五金配件，斜撑与立柱、

　　顶梁的铰接位置都预留了标准销孔，替换配件时不需要专门定制，市面上常规的帐篷维修件就能直接适配，这点对于高频次周转使用的租赁商户来说能降低不少维护成本。立柱底部做了平底支撑脚设计，使用时可以搭配配重块或者地钉固定，在硬化路面上放置水泥配重就能抗住常规阵风，在泥土地面直接打地钉就能获得更好的固定效果，不需要额外做基础施工。建模时特意区分了金属框架与织物部分的装配关系，顶架的交叉斜撑采用了对称布局，四个方向的受力均匀，不会出现单侧受力过大导致框架变形的情况，织物顶棚的张紧度可以通过四周的拉绳微调，长时间使用面料出现松弛后，重新拉紧拉绳就能恢复平整的外观，不需要整体更换面料。从结构强度角度考虑，所有金属杆件的壁厚都参考了行业通用标准，

　　既不会因为过薄导致运输过程中容易弯折，也不会因为过重增加搭建时的劳动强度，顶梁部分采用了矩形截面杆件，相比圆管有更好的抗弯折性能，承受顶部积雪或者意外坠物时的表现更稳定。这类顶棚除了常规的市集、展会使用外，也常作为户外临时安检点、疫情防控值守点、工地临时茶水棚的遮蔽设施，因此设计时也考虑了附加配件的安装空间，立柱上预留了通用卡槽，可以加装侧围挡、照明灯具、宣传展板等配件，不需要额外在杆件上打孔破坏结构强度。整个模型的装配逻辑完全还原实际产品的组装顺序，从底脚立柱到顶架斜撑再到织物铺装，每个步骤的约束关系都和实际安装流程一致，结构设计从业者可以直接参考这个模型的节点设计，调整尺寸就能衍生出不同规格的同类型顶棚产品，不需要从零开始搭建受力框架。
