墙面多规格线缆梳理固定支架结构

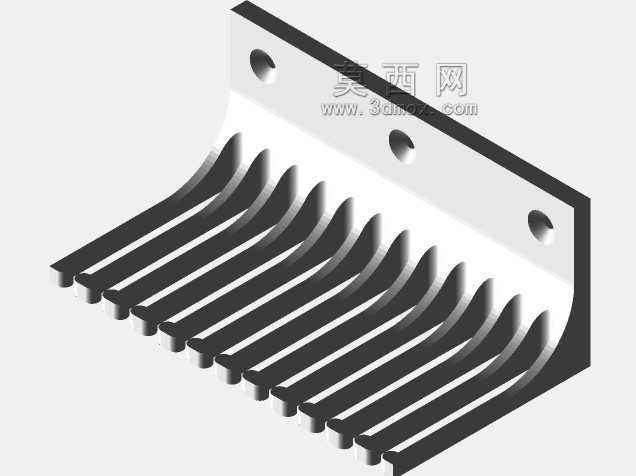

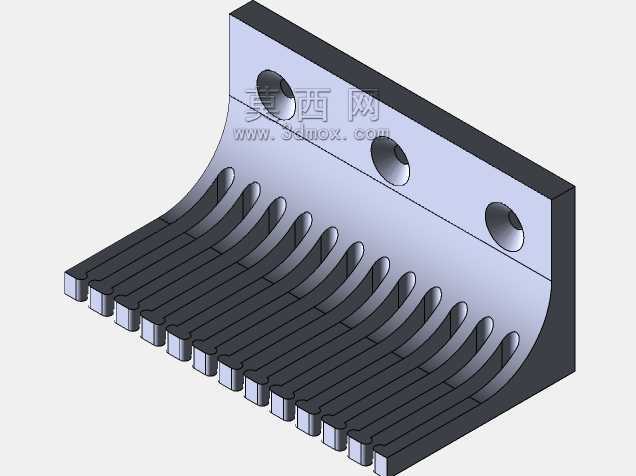

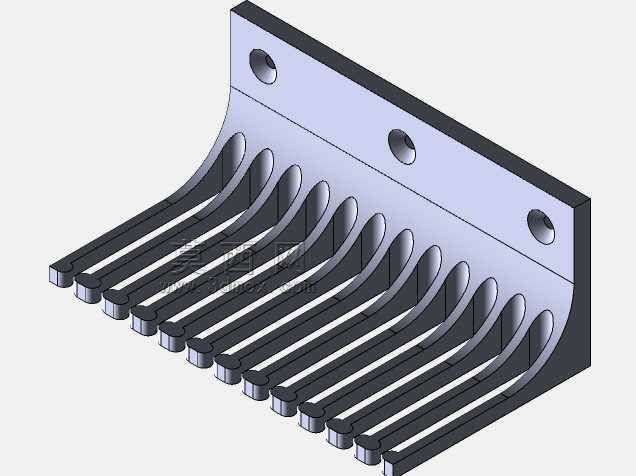

　　在弱电井布线、机房机柜侧方理线、桌面设备集群走线、工作室墙面线缆收纳等场景里，零散线缆的垂坠、交叉缠绕一直是运维和安装环节的痛点，传统扎带固定需要在墙面多点打孔，后期调整线缆走向时需要剪断扎带重新捆扎，不仅破坏墙面完整性，也无法实现单根线缆的独立梳理，这款墙面线缆固定支架就是针对这类实际工程痛点设计的结构件。从结构设计逻辑来看，支架采用L型折弯的整体构型，竖直安装面设置三个等距分布的沉头安装孔，安装时可根据墙面材质选择膨胀螺丝或者自攻螺丝固定，沉孔设计能够让螺丝头部完全没入支架平面，不会出现凸起剐蹭线缆外皮的问题，安装孔的孔位间距参考了常规墙面布线的通用孔距标准，既可以适配单块86型线盒旁的安装空间，

　　也能在长距离布线时多支架串联排布，相邻支架的间距可根据线缆的垂坠重量调整，常规直径5mm以下的弱电信号线缆，支架间距控制在60-80cm即可避免线缆中段下垂弯折。水平方向延伸的梳齿结构是核心功能区，每一个梳齿的间距经过反复校核，既能够容纳单根常规直径的电源线缆，也可以并排放置2-3根细径的USB、HDMI、D-SUB这类信号传输线，梳齿的端部做了小圆角过渡处理，没有尖锐的切削棱角，布线时拖拽线缆不会划伤线缆的绝缘外皮，长期使用也不会因为应力集中割破线皮引发漏电或者信号中断问题。梳齿的根部做了加厚的圆弧过渡，避免长期承重后梳齿从根部断裂，整个支架的折弯处采用大圆角过渡，既提升了整体结构的刚性，也不会在折弯处形成应力集中点，

　　即使用于固定较粗的设备电源线，也不会出现支架折弯处变形的问题。实际安装使用时，不需要提前将所有线缆穿入支架，可以先将支架固定在墙面目标位置，再逐根将线缆卡入对应的梳齿间隙中，后期新增或者移除线缆时，直接从梳齿外侧卡入或者取出即可，不需要拆卸支架主体，也不会影响其他已经固定好的线缆走向。针对不同的布线场景，这款支架的安装边界也做了适配考量，竖直安装面的宽度控制在合理范围，不会占用过多墙面空间，即使是在办公桌下方的狭窄墙面、机柜侧面的立柱旁、弱电箱内部的空余位置，都可以找到合适的安装点位，梳齿的长度经过优化，既保证了足够的线缆容纳空间，也不会因为伸出过长导致支架受力后出现翘曲，当需要固定多排线缆时，还可以将两个支架上下错位安装，

　　实现分层理线，将电源线和信号线缆分开排布，避免强电对弱电信号产生电磁干扰。不同于市面上常见的塑料理线夹，这款金属材质的支架抗老化性能更强，在机房、弱电井这类通风条件一般、温度波动较大的环境中，不会出现塑料材质常见的脆化、断裂问题，长期使用的结构稳定性更有保障，梳齿的间隙尺寸也兼顾了不同线径的适配性，从细径的音频线、数据线，到常规的主机电源线、显示器供电线，都可以稳定卡入固定，不会出现线缆过细卡不住、线缆过粗塞不进的问题。在三维建模阶段，结构设计时特意对安装孔的同轴度、梳齿的间距公差做了约束，生产时可以采用钣金冲压折弯一次成型，不需要后续的二次焊接或者拼接，加工工序更简单，成品的一致性也更容易控制，折弯角度严格控制在90度，保证安装后梳齿部分保持水平，线缆卡入后不会因为支架倾斜出现滑移脱落的问题。实际布线作业中，使用这款支架可以大幅提升理线效率，不需要逐根捆扎扎带，只需要将线缆按类别卡入不同的梳齿间隙，就能实现线缆的横平竖直排布，后期排查线路故障时，可以快速定位对应线缆，不需要解开整束扎带翻找，大幅降低后期运维的工作量。
