简易龙门式数控等离子切割作业台

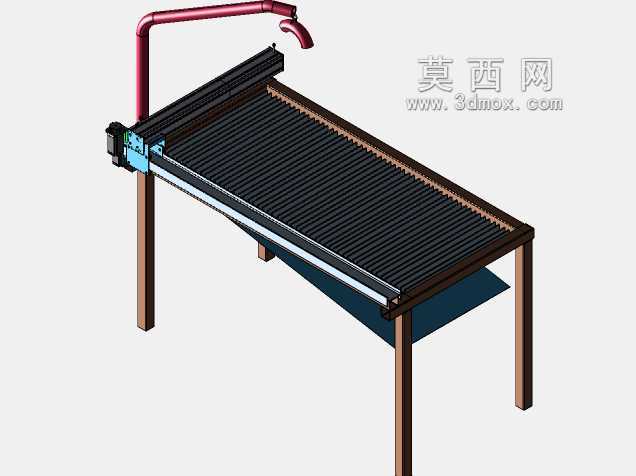

　　在中小型金属加工车间、五金制品作坊、钢结构小件加工站点的日常下料环节，这类简易结构的数控等离子作业台是适配小批量多品种板材切割的核心承载设备，区别于大型工业级等离子切割生产线的厚重配置，该设备主打轻量化部署、低空间占用的实用属性，不需要做复杂的地基预埋，普通硬化水泥地面即可完成调平安装，适配厂房层高有限、加工场地需要灵活调整布局的生产场景。从结构设计逻辑来看，整体采用单边驱动龙门跨架布局，纵向行走导轨直接固定在台架两侧的支撑梁上，省去了独立落地导轨的安装校准工序，台架主体采用矩形钢管焊接成型，四条支撑腿底部预留调节脚安装位，可适配地面存在微小高度差的安装环境，跨架上搭载可横向移动的割枪安装座，

　　配套的弯曲悬臂管路用于布设等离子割枪的气路、线缆以及引弧线，避免管线随龙门移动时出现拖拽剐蹭。台面上的支撑结构采用密集排布的栅格条设计，栅格条选用耐热耐磨的型材制作，切割作业时熔融的金属渣料可顺着栅格间隙落到台架下方的集渣区域，减少割渣在支撑面上堆积导致的板材垫高、切割面倾斜问题，同时栅格条采用可更换的嵌装结构，长期使用被割损后可单独替换局部栅格，不需要整体更换台面支撑，大幅降低后期维护成本。设备的实际用途覆盖厚度20mm以内碳钢板、不锈钢板、镀锌板的异形轮廓下料，可完成直线、圆弧、任意不规则曲线的自动切割，替代传统手工等离子切割的划线、靠模工序，切割后的工件边缘挂渣量少，减少后续打磨工作量，适合做机箱机柜壳体、五金配件坯料、

　　小型钢结构连接件、通风管道管件的下料加工。设计过程中重点控制了龙门行走的平行度公差，两侧纵向导轨安装面在焊接后做整体铣平处理，保证行走轮在全行程内的贴合度，避免运行过程中出现卡顿、偏移导致的切割尺寸超差，割枪安装座预留了手动升降调节行程，可根据不同厚度板材的切割高度要求快速调整割嘴与板面的距离，同时悬臂的弯曲角度经过反复调整，保证管线在全行程移动时的弯曲半径始终大于线缆和气路的最小允许弯曲值，延长管线使用寿命。从安装边界来看，设备整体宽度控制在2.5米以内，有效切割宽度覆盖1.5米幅面的常规板材，整体长度可根据加工需求做模块化拼接，单段台架长度2米，可根据常用板材长度拼接为4米或6米的作业长度，

　　不需要额外扩大厂房门宽即可完成设备进场搬运，设备总高度控制在1.8米以内，不会遮挡车间常规照明线路，也不会与车间内的行吊吊钩低位运行时产生干涉。在实际使用场景中，这类作业台可单独配套便携式数控系统使用，也可对接车间的简单套料编程软件，导入二维CAD图形即可自动生成切割路径，不需要复杂的编程培训，普通操作工经过短时间熟悉即可独立操作，相比大型数控切割设备，其空载运行速度更快，小工件下料的辅助时间更短，在小批量零散订单的加工场景下，设备利用率远高于大型专线设备。台架下方预留的集渣空间可铺设防火垫或者简易集渣斗，定期清理割渣即可，不需要配置复杂的除尘风道，适合预算有限、没有配套集中除尘系统的小型加工场所使用，整体结构没有多余的冗余设计，所有受力构件的截面尺寸都经过载荷校核，在承受整张标准板材重量的前提下，尽可能减少整体耗材用量，控制设备自身重量，方便整体移位转运。
