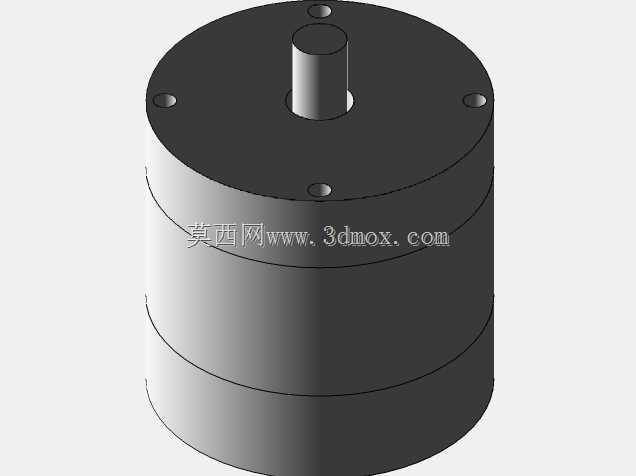

带4:1行星减速结构的50瓦直流发电装置

　　在小型离网供电、便携能源补给、低速动能回收这类场景里，常规直驱直流发电机往往存在低转速下输出电压不足、扭矩匹配性差的问题，这款集成4:1行星齿轮组的50瓦直流发电装置，正是针对这类工况做的结构整合设计。从实际应用层面看，这类集成减速结构的发电机，常被用在小型人力驱动充电设备、户外便携风力发电模组、小型水力微发电装置，还有部分工业设备的余能回收单元里——比如流水线从动辊的动能回收、健身器材的运动能量转化，都需要在输入转速偏低的场景下，通过齿轮升速让发电机转子达到额定工作转速，保证输出功率稳定在设计区间。

　　设计思路上没有采用常规的发电机外接独立减速箱的分体方案，而是把行星齿轮组直接集成在发电机的端盖侧腔体里，大幅压缩了整体轴向尺寸，减少了分体安装带来的同轴度误差、连接紧固件松动的风险。行星齿轮组采用4:1的固定传动比，是匹配50瓦功率等级发电机的额定转速做的匹配：常规该功率等级直流发电机的额定转子转速在2000转/分钟左右，4:1的传动比意味着输入轴只需要达到500转/分钟，就能让转子达到额定转速，刚好覆盖多数低速动能输入场景的转速区间，不会出现传动比过大导致输入扭矩要求陡增、或者传动比过小升速不足的问题。行星结构本身采用内齿圈固定、太阳轮连接发电机转子、行星架连接输入轴的经典排布，三个行星轮沿周向均布，载荷被均匀分摊到三个啮合点上，相比平行轴减速结构，同扭矩承载能力下径向尺寸更紧凑，也不会出现平行轴齿轮的偏载问题。

　　从外形与安装边界来看，整体为圆柱式结构，外壳采用多层阶梯式圆柱设计，最外层的机壳兼顾散热与结构支撑功能，表面没有额外的散热鳍片，依靠圆柱面的自然对流散热就能满足50瓦功率等级的温升要求，毕竟集成减速结构后，传动损耗带来的发热量本身就比外接减速箱的方案更低。输入轴从前端盖中心伸出，轴径匹配常规的联轴器安装尺寸，端盖上沿圆周均布的三个安装沉孔，用于整个发电装置的端面固定，安装孔的位置度公差控制在0.02mm以内，保证安装后输入轴与被驱动部件的同轴度，避免额外的径向力损伤轴承与齿轮结构。整体的径向尺寸控制在同功率直驱发电机的1.1倍左右，轴向尺寸比“发电机+独立行星减速箱”的分体方案缩短了近30%，对于安装空间局促的便携设备、嵌入式安装的余能回收单元来说，这个尺寸优势非常明显。

　　功能特性层面，集成式的结构让传动链的长度大幅缩短，传动效率比分体方案提升8%左右，行星齿轮的啮合间隙控制在0.1度以内，输入轴的转动回差极小，在需要频繁正反转的动能回收场景里，不会因为间隙过大产生冲击异响或者传动滞后。内部的轴承排布采用两端支撑结构，输入轴与发电机转子轴各配置一对深沟球轴承，既能承受径向载荷，也能承受一定的轴向窜动，适配部分存在小幅轴向力的安装场景。齿轮组采用润滑脂终身润滑设计，端盖处设置有密封圈，不需要定期补充润滑剂，维护成本极低，适合在户外、无人值守的场景下长期运行。发电单元本身采用永磁式直流结构，没有励磁绕组的损耗，低转速下的发电效率更高，配合前端的行星升速结构，在输入轴转速低至100转/分钟时就能产生可利用的输出电压，拓展了适用的输入转速范围。

　　在做结构建模的时候，需要特别注意行星齿轮组的啮合间隙、各阶梯轴的同轴度公差、安装沉孔的深度与避让空间，端盖与机壳的配合止口需要做公差匹配，保证装配后内齿圈的固定精度，避免齿轮啮合出现偏载。输入轴的伸出长度需要匹配常用的联轴器、带轮的安装尺寸，轴端的倒角设计要方便装配时的零件导入，机壳的壁厚要兼顾结构强度与散热需求，不能为了追求轻量化过度减薄导致运行时产生共振。
