微型带减速组直流驱动履带行走模组

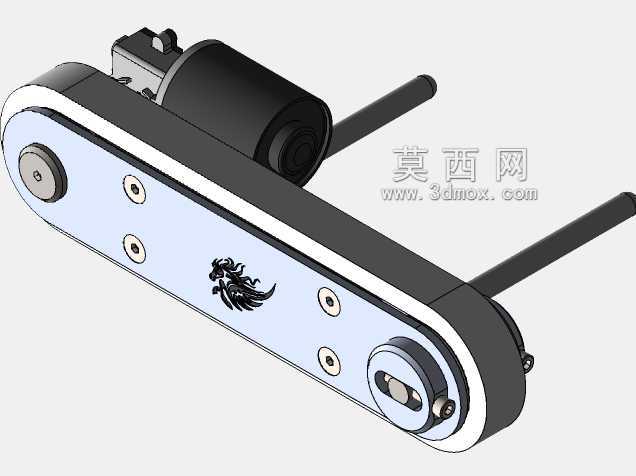

　　这款小型履带行走模组，核心是将直流减速电机与同步带式履带传动做了高度集成化设计，整体采用侧置动力布局，把驱动电机固定在履带架体的一端外侧，既不占用履带内侧的张紧调节空间，也能让整体厚度控制在较薄的区间，适配对安装高度有严格限制的小型移动设备场景。从实际应用来看，这类模组常被用在小型巡检机器人、桌面级移动演示平台、微型探测小车的行走端，相比轮式行走结构，它的接地比压更小，在不平整的桌面、带细小缝隙的实验台面、甚至轻微起伏的粗糙地面上都能保持稳定行走，不会出现轮式结构容易卡滞、打滑的问题。

　　设计层面，架体采用了一体化的折弯加机加工结构，外侧的浅色护板通过四颗内六角螺钉与内侧的黑色主体架连接，既方便后期拆解维护履带、调整张紧度，也能对内部的传动轮、履带带体起到防护作用，避免外界的细小碎屑、灰尘卷入传动间隙造成卡滞。驱动端直接和减速电机的输出轴做同轴连接，省去了额外的联轴器传动环节，既减少了动力传递的损耗，也缩小了整体的轴向尺寸，电机尾部的出线端做了侧向引出设计，走线方向和履带行走方向平行，不会在设备移动时出现线缆剐蹭地面的问题。

　　从安装边界来看，模组两端分别设置了驱动轮和从动张紧轮，两个轮体的中心距决定了模组的整体长度，张紧轮侧预留了小范围的调节余量，可以通过调整轮轴的固定位置来改变履带的张紧程度，适配不同使用场景下的张紧力需求——如果是需要大牵引力的场景，可以适当调紧张紧度避免履带打滑，如果是低负载长续航的场景，可以适当放松张紧度降低传动阻力，减少电机的功耗。轮体的外缘做了和履带内侧齿形匹配的卡槽，传动过程中不会出现跳齿问题，履带外侧是平整的摩擦面，和地面接触时能保持足够的摩擦力，同时不会因为齿形凸起造成行走时的明显颠簸。

　　功能特性上，这款模组因为集成了减速电机，输出扭矩经过减速组放大后，足以驱动自重1-2kg的小型设备完成爬坡、越障动作，相比直接用直流电机驱动轮组的结构，它的低速稳定性更好，不会出现低速爬行的问题，在需要精准控制移动位移的场景下，配合编码器就能实现精准的行走距离控制。架体上预留的多个安装孔位，既可以从正面通过螺钉固定上层的设备搭载平台，也可以从侧面加装辅助传感器、防撞支架这类附属配件，不需要额外在架体上二次打孔加工，降低了整机集成的加工成本。

　　实际选型使用时需要注意，这款模组的履带宽度较窄，适合在硬质平整地面使用，如果是在松软的沙土、毛绒地毯这类场景，接地压强还是偏大，容易出现陷车问题；另外侧置电机的布局虽然节省空间，但电机的外径决定了模组的整体宽度，在做整机布局时需要给电机侧预留足够的安装间隙，避免和上层搭载的设备结构产生干涉。传动部分没有做额外的密封设计，不适合在多水、多油污的场景下长期使用，否则油污会造成履带摩擦力下降出现打滑，水汽进入电机内部也会造成电路短路。日常维护时只需要定期检查履带的张紧度，清理履带缝隙里夹杂的细小杂物即可，不需要额外添加润滑油，因为履带是橡胶同步带材质，油污反而会加速橡胶老化，缩短使用寿命。

　　从设计思路的角度看，这款模组走的是高度集成化的路线，把原本需要分开设计的电机固定座、履带架、张紧机构、轮组都整合到了一个整体结构里，用户在做整机设计时不需要单独设计行走部分的结构，只需要预留对应的安装位置就能直接使用，大幅缩短了小型移动设备的开发周期，也降低了结构设计的出错概率，对于做原型机开发、教学实验平台搭建的场景来说，这类集成化的行走模组能省去大量的非标设计工作，把更多精力放在上层功能的开发上。
