五加仑桶装饮用水包装容器结构设计

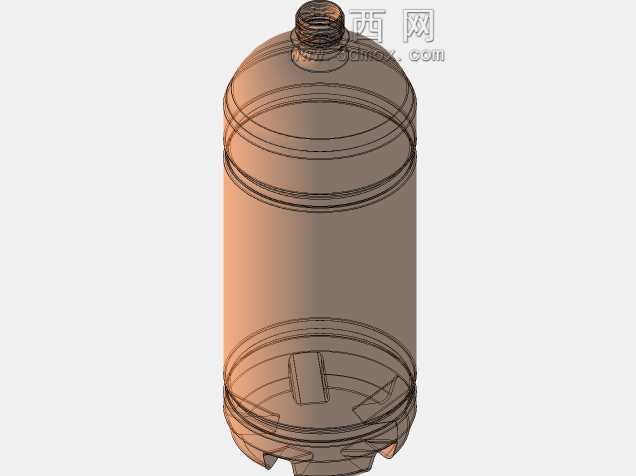

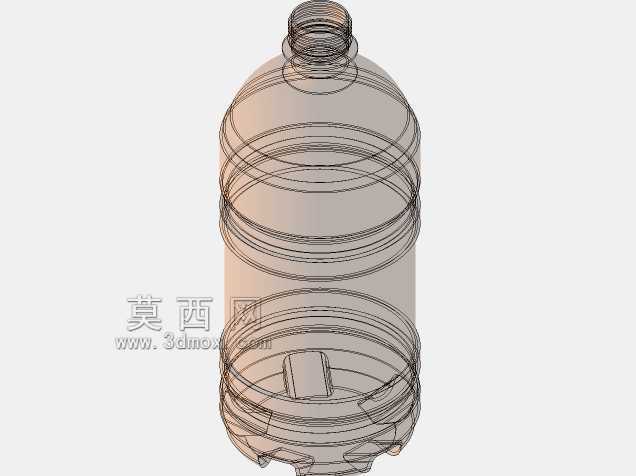

　　日常商用及民用饮用水配送场景中，大容量可回收周转储水容器是终端供水链路的核心载体，这类容器的结构合理性直接影响周转效率、运输安全性与灌装适配性。本次设计的大容量储水容器，针对现有周转桶在堆码、搬运、灌装环节的常见痛点做了针对性结构优化，整体采用上窄下宽的类瓶型结构，瓶口区域做了加厚螺纹段设计，螺纹牙型采用标准梯形密封牙，可适配市面上绝大多数通用型饮水机聪明座以及全自动灌装线的旋盖头，无需额外定制适配配件，降低灌装线改造成本。瓶口下方设置了一圈凸起的限位挡圈，一方面在旋盖时提供硬限位，避免旋盖过深导致密封垫圈变形失效，另一方面在搬运提拿时可作为手部受力的辅助卡位，减少搬运过程中容器滑脱的概率。容器的肩部采用大圆弧过渡设计，

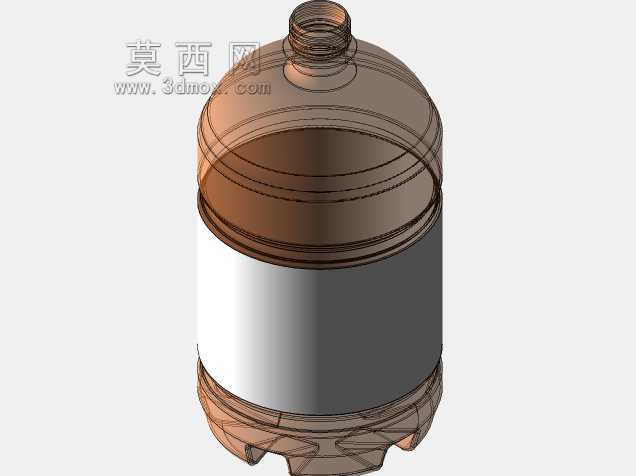

　　区别于传统直肩结构，大圆弧过渡可以在容器堆叠时将上部载荷均匀分散到桶身侧壁，避免肩部应力集中导致的开裂问题，同时圆弧曲面在吹塑成型过程中更利于塑料熔体流动，减少成型后局部壁厚不均的缺陷。桶身中段设置了一圈内凹的标签贴附区，该区域平面度控制在0.8mm以内，贴附纸质或热缩标签时不会出现褶皱、翘边问题，同时内凹结构可以避免标签在运输周转过程中被其他桶体或货架剐蹭脱落。桶身下部做了多道环形加强筋设计，加强筋深度根据桶身壁厚做匹配设计，既可以提升桶身径向抗挤压能力，在满水堆叠时不会出现侧壁鼓胀变形，又不会因为加强筋过深导致吹塑成型时出现局部缺料、壁厚过薄的问题。底部采用多足式支撑结构，区别于传统平底结构，

　　多足支撑可以让容器在不平整的地面也能保持稳定放置，同时足位之间的空隙可以适配自动码垛机的叉齿以及搬运工的手部抓取空间，提升搬运与码垛效率；底部中心区域做了内凹设计，避免容器放置时底部中心平面与地面形成密闭空腔，导致拿起时出现负压吸附难以抬升的问题。设计过程中针对容器的安装边界做了充分校核，整体最大外径适配现有标准桶装水货架的层间距，满水状态下的整体高度适配常规饮水机的放置腔尺寸，瓶口螺纹尺寸与现有通用桶盖完全互换，可直接接入现有饮用水灌装、配送、使用全链路，无需对现有配套设备做任何调整。壁厚设计上根据不同区域的受力情况做差异化分配，瓶口、肩部、底部这些受力集中区域壁厚控制在1.8-2.2mm，桶身中段非受力区域壁厚控制在1.2-1.

　　5mm，在保证整体结构强度满足1.2米高度跌落不破裂、5层满水堆码不变形的前提下，尽可能减少原材料用量，降低单件制造成本。内壁做了光滑圆弧过渡处理，没有卫生死角，清洗时水流可以冲刷到所有内壁区域，避免长期使用后内壁残留水垢滋生细菌，符合食品接触包装材料的卫生设计要求。桶身的透明度设计兼顾了内容物可视性与结构强度，半透明材质可以让使用者清晰观察到内部剩余水量，同时不会因为透明度过高导致水体长时间受光照滋生藻类。
