坦克德恩切多拉环形承载构件结构设计

　　该环形构件是装甲车辆传动系统中配套德恩切多拉30/6规格传动单元的核心承载部件，主要应用于主战坦克动力传递路径的扭矩转接环节，在整车动力从发动机输出端向行走机构传递的过程中，承担扭矩分流、径向载荷承载以及周边附属元件安装基准的作用。从实际装车场景来看，该部件安装在传动舱与战斗舱的衔接位置，外侧需要对接多组液压管路固定座、转速传感器安装支架以及线束固定卡扣，内侧则需要与传动鼓、摩擦片组等核心传动元件形成配合，工作过程中需要承受动力传递时产生的交变扭转载荷，同时还要抵消车辆在复杂地形行驶时带来的径向冲击，因此结构设计上对刚度、形位公差以及安装孔位的位置度都有较高要求。

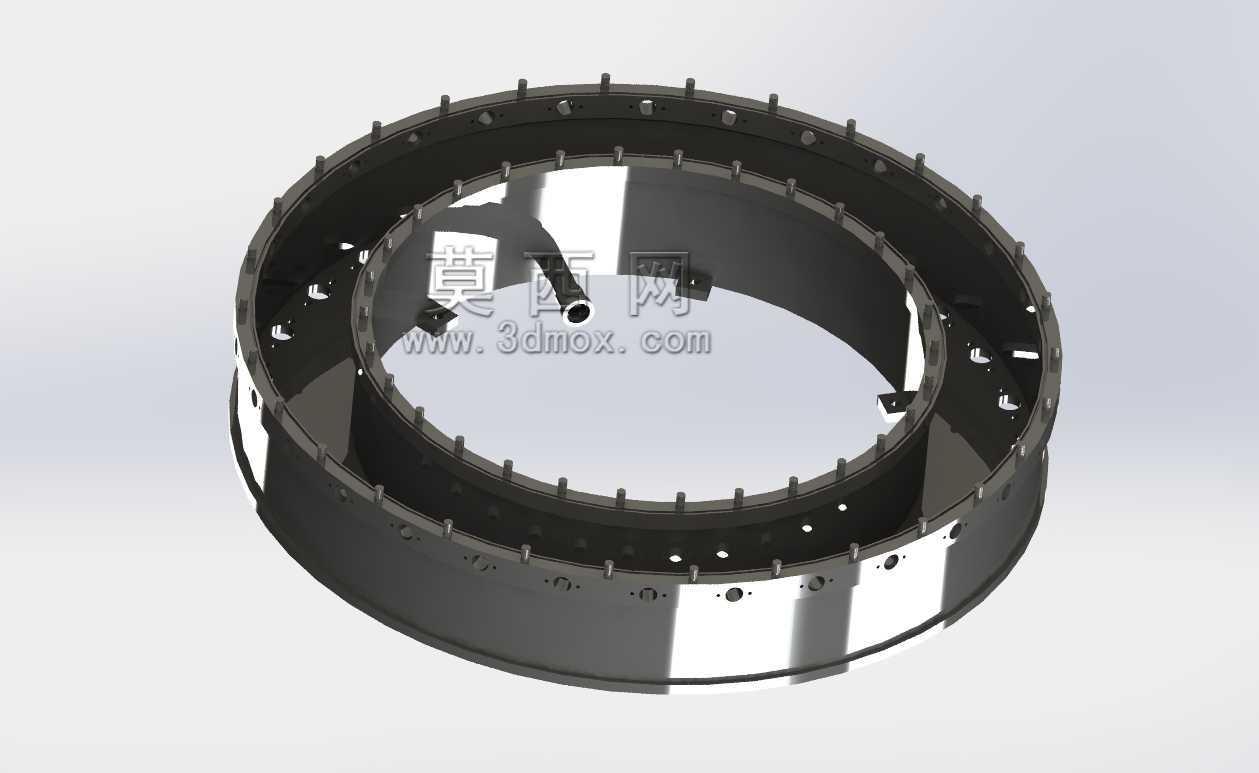

　　从设计思路来看，该构件采用整体环形薄壁加双侧凸缘的结构形式，整体为回转体构型，内外圆柱面的同轴度公差控制在IT7级以内，能够保证内部配合的传动元件在高速旋转时不会出现偏磨问题。构件上下两端的环形端面上均匀分布多组安装孔位，其中沿外圆侧等距排布的通孔用于和外部壳体进行螺栓紧固，孔位间距经过严格计算，能够保证螺栓预紧力均匀分布在整个环形结合面上，避免局部应力集中导致的构件变形；内圆侧分布的多组螺纹孔则用于固定内部的摩擦片限位结构、回油挡板等附属零件，孔位深度根据对应零件的安装需求做了差异化设计，部分位置的孔位还做了锪平处理，保证紧固件安装后端面贴合度符合装配要求。

　　构件的侧壁上分布有不同规格的通孔与凹槽，其中径向分布的小孔是润滑油路的通油孔，能够让传动系统工作时飞溅的润滑油顺利进入构件内部的摩擦片组区域，保证摩擦副在工作过程中得到充分润滑与冷却，避免出现过热烧蚀的问题；侧壁上预留的异形凹槽则是为传感器检测端预留的安装空间，能够让转速传感器直接对准内部旋转元件的检测齿圈，不需要额外加装转接支架，减少了装配环节的累计误差。构件的外圆面上设置有多组均匀分布的凸台结构，这些凸台一方面是作为外部管路、线束支架的安装基准，另一方面也能够提升整个环形构件的径向刚度，在承受侧向冲击载荷时减少构件的椭圆变形量，保证内部配合面的圆度始终处于设计允许范围内。

　　从安装边界来看，该构件的轴向安装尺寸需要匹配传动舱内的预留空间，总轴向高度经过严格核算，安装后两端面与相邻壳体部件的间隙控制在0.2mm至0.3mm之间，既能够保证热胀冷缩时不会出现卡滞问题，也能够避免间隙过大导致的润滑油渗漏。构件的内圆直径需要与内部传动鼓的外圆尺寸形成间隙配合，配合间隙控制在0.05mm至0.12mm之间，能够保证传动鼓在旋转过程中不会与该固定构件发生刮蹭，同时也能够起到一定的径向限位作用，减少传动鼓高速旋转时的径向跳动量。外圆直径则需要匹配外部传动壳体的内孔尺寸，安装时采用止口定位的方式，能够快速完成构件的同轴度找正，降低现场装配的难度。

　　在结构细节处理上，该构件所有的棱边都做了R1至R2的圆角过渡处理，避免热处理以及工作受载时在棱边位置产生应力集中，导致构件出现裂纹；所有安装孔的孔口位置都做了倒角处理，既能够去除加工毛刺，也能够引导紧固件顺利装入，提升装配效率。构件的壁厚根据不同位置的受载情况做了差异化设计，受载较大的凸缘位置壁厚适当增加，而仅起到封挡作用的侧壁位置则适当减小壁厚，在保证整体结构强度与刚度满足使用要求的前提下，尽可能控制构件的整体重量，符合装甲车辆部件轻量化的设计要求。实际工作过程中，该构件作为固定不旋转的支撑元件，需要长期承受传动系统工作时的振动、温度变化带来的热应力以及润滑油的腐蚀，因此材料选型上采用高强度合金结构钢，表面做发黑处理提升防锈能力，关键配合面经过磨削加工，表面粗糙度达到Ra1.6，能够满足长期稳定工作的使用需求。
