带多孔排布的筒状回转类机械构件

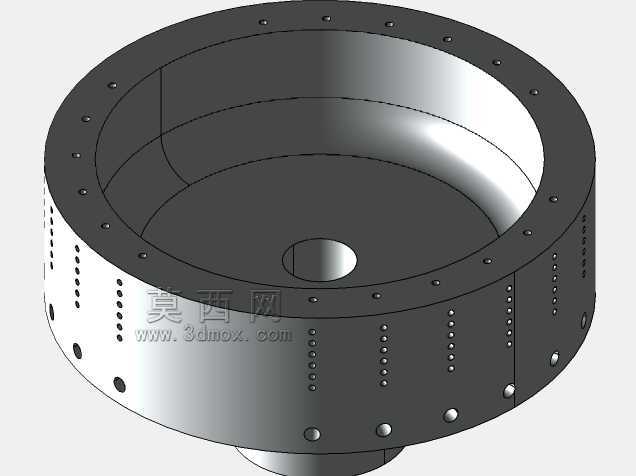

　　这类带周向多孔排布的筒状回转构件，常应用在需要介质均布、多点位固定连接的工业场景中，比如流体均化腔体、旋转筛分筒体、特种反应设备的内筒支撑段，或是需要周向多点位安装功能附件的回转工作段。从结构设计逻辑来看，构件采用一端带加厚法兰边的深腔回转结构，法兰端面上的一圈均布通孔，是用于和相邻设备段做端面螺栓紧固的连接位，这类孔位的排布严格遵循圆周等分原则，保证连接后整个筒体的同轴度，避免回转过程中出现偏载振动。

　　筒体侧壁的孔组采用分区域排布设计，不同列的孔径存在明显差异，大孔径的通孔多是用于穿装紧固连接件、或是外接管路接口，小孔径的密集孔列则多是用于介质流通、透气均压或是安装小型传感元件，这类孔位的排布并非随意设置，而是根据实际工况下的介质流向、附件安装位置做对应匹配，比如在需要均匀出气或出液的工况下，密集小孔会沿周向均匀覆盖对应工作区域，保证介质输出的均匀性，避免局部压力差影响工艺效果。

　　筒体内腔底部的中心凸台带中心通孔，这个结构是用于和中心转轴、或是中心管路做定位配合，凸台的高度经过精确计算，既可以保证配合件的插入深度满足定位要求，又不会过多占用内腔的有效工作容积，内腔的曲面过渡采用大圆角设计，避免直角位置出现物料堆积、或是应力集中的问题，在处理粉状、颗粒状物料的工况下，这种顺滑过渡的内壁可以有效减少物料挂壁残留，降低清理维护的频次。

　　从安装边界来看，构件的最大外径由端部法兰的尺寸决定，安装时需要预留出法兰螺栓的操作空间，也就是法兰外径向外至少留出单颗螺栓长度加扳手操作的余量，筒体的直段部分外径小于法兰外径，安装时可以顺利穿入相邻设备的对接筒内，侧壁的外接附件不能超出法兰的最大外径，避免安装时出现干涉。筒体的轴向总长度决定了整个工作段的有效行程，内腔的深度直接对应可容纳的物料体积、或是介质缓冲的容积，设计时需要根据处理量、介质停留时间的要求做对应调整。

　　这类构件的壁厚设计采用差异化思路，法兰端因为要承受连接紧固力、以及相邻段传递的载荷，壁厚做了加厚处理，筒体直段的壁厚根据内部压力、外部载荷做等强度设计，在保证结构刚性的前提下尽可能减少不必要的材料冗余，降低构件整体重量。侧壁上的沉头孔位是用于安装嵌入式的紧固件，安装后紧固件的端面不会突出筒体外壁，避免筒体回转时和外围的固定部件发生刮擦，这类细节设计直接影响设备运行的可靠性，很多初期设计容易忽略沉头深度的匹配，导致紧固件突出后刮蹭外围护罩，或是紧固件沉入过深导致连接强度不足。

　　在实际选型应用中，这类构件需要重点核对法兰端的孔位节圆直径、孔径大小，保证和对接段的连接孔位完全匹配，避免现场安装时出现孔位错位无法装配的问题；侧壁的孔位位置需要和外接管路、附件的安装位置一一对应，尤其是带角度要求的孔组，需要在建模阶段就做好角度定位标记，避免加工时出现角度偏差导致附件无法安装。内腔底部中心孔的配合公差需要根据对接件的配合要求选择，间隙配合便于拆装，过渡配合可以保证更高的同轴度，需要根据实际的转速、载荷工况做对应选择。
