多工位槽轮式间歇传动星轮构件

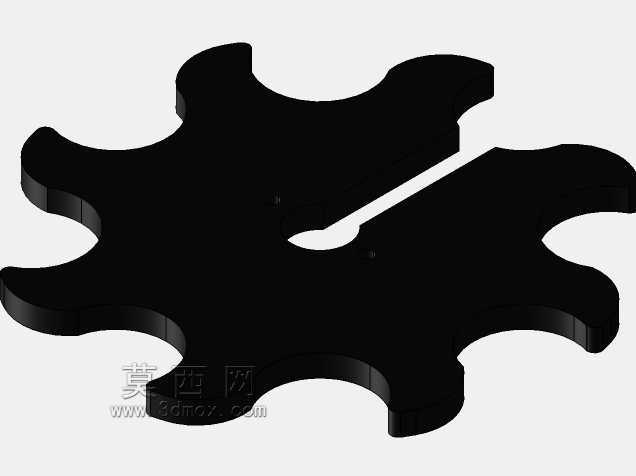

　　这类带开口槽的多凸爪星轮，是间歇分度机构里的核心从动构件，常见于轻工包装、自动送料、多工位转台这类需要周期性步进动作的设备中，和主动拨销配合完成固定角度的间歇转位，每一次拨销滑入星轮的径向槽，就会带动星轮转过固定分度角，拨销脱离槽位后，星轮上的凹弧锁止面会和主动件的凸圆弧面贴合，把输出端彻底锁死，避免工位偏移。从结构上看，这个星轮采用薄盘式设计，中心预留了轴安装孔，用来和输出转轴做键连接或者过盈配合，外圆周均匀分布了多个带圆弧过渡的凸爪，相邻凸爪之间形成内凹的驱动槽，槽口做了圆弧修型，能减少拨销进入和脱离槽位时的刚性冲击，降低运行噪音和接触应力。设计这类星轮的时候，首先要匹配设备的工位数确定槽数，比如常见的6槽、8槽结构，

　　对应每次转位60度、45度的分度角，槽数越多，单次转位的冲击越小，但传动效率会相应降低，需要结合设备的节拍要求做权衡。锁止弧的半径和主动拨盘的凸弧半径必须严格一致，配合间隙控制在0.02到0.05毫米之间，间隙过大会导致锁止阶段输出端有窜动，影响工位定位精度，间隙过小则会出现卡滞，加剧接触面的磨损。星轮的厚度要根据传递的扭矩来确定，扭矩较大的工况下需要适当增加盘厚，或者在驱动槽的侧面镶嵌耐磨衬套，减少拨销和槽壁的长期磨损。安装的时候要保证星轮和主动拨盘的中心距严格符合设计值，中心距偏差会直接影响拨销进入槽位的啮合深度，偏差过大甚至会出现拨销和槽壁卡死、无法脱开的故障。这类星轮的材质一般根据使用场景选择，

　　低速轻载的工位可以用45号钢调质处理，表面硬度达到HB220-250就能满足使用要求，高速重载或者频繁启停的工况下，则需要选用40Cr合金钢做表面淬火，硬度达到HRC45-50，提升槽面和锁止弧面的耐磨性能。在实际装配调试中，要注意拨销进入星轮槽的瞬间，星轮的角速度从0开始平滑提升，脱离槽位时角速度平滑降到0，避免出现刚柔冲击，必要时可以在槽口位置做微小的倒角或者修缘，优化传动的平稳性。和常规的槽轮相比，这个星轮上开设的径向开口槽，是为了适配特定设备的避让需求，避免星轮转动过程中和周边的固定构件发生干涉，开口的位置和宽度经过精确计算，不会影响锁止弧的有效配合长度，也不会削弱星轮整体的结构强度，开口边缘同样做了圆角处理，减少应力集中，

　　避免长期交变载荷下出现裂纹。这类构件的加工一般采用数控铣削完成型面加工，之后做热处理，最后通过磨床精加工锁止弧面和槽的工作面，保证形位公差符合设计要求，安装孔的同轴度要控制在0.01毫米以内，避免星轮转动时出现端面跳动，影响传动精度。在自动灌装设备、多工位组装机、灯泡封装机这类设备上，这类星轮结构的应用非常普遍，相比凸轮分度器，槽轮星轮结构的成本更低，结构更简单，维护也更方便，适合中低速、分度精度要求在0.1度左右的工位场景，设计时只要合理匹配槽数、中心距和拨销直径，就能获得稳定可靠的间歇传动效果。
