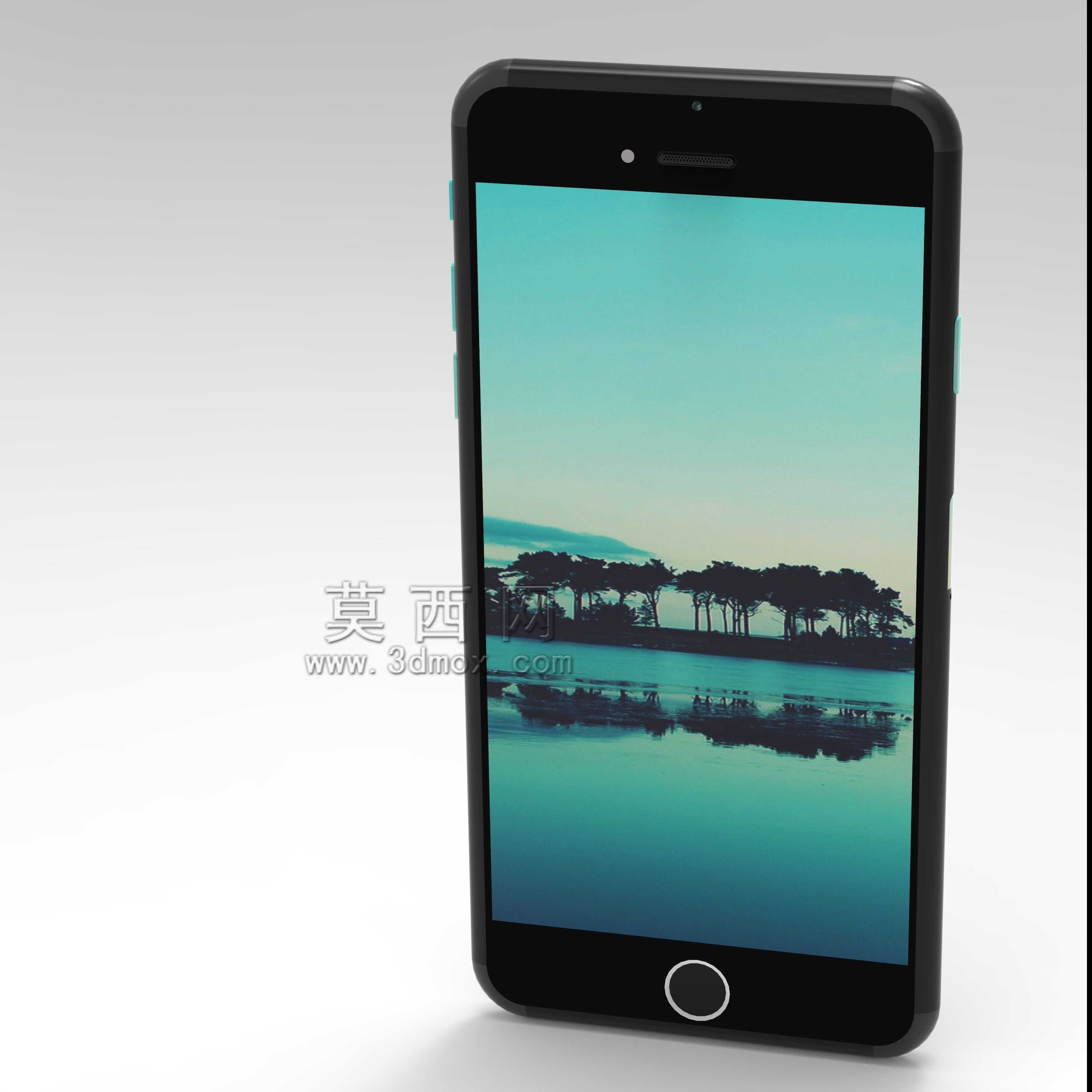

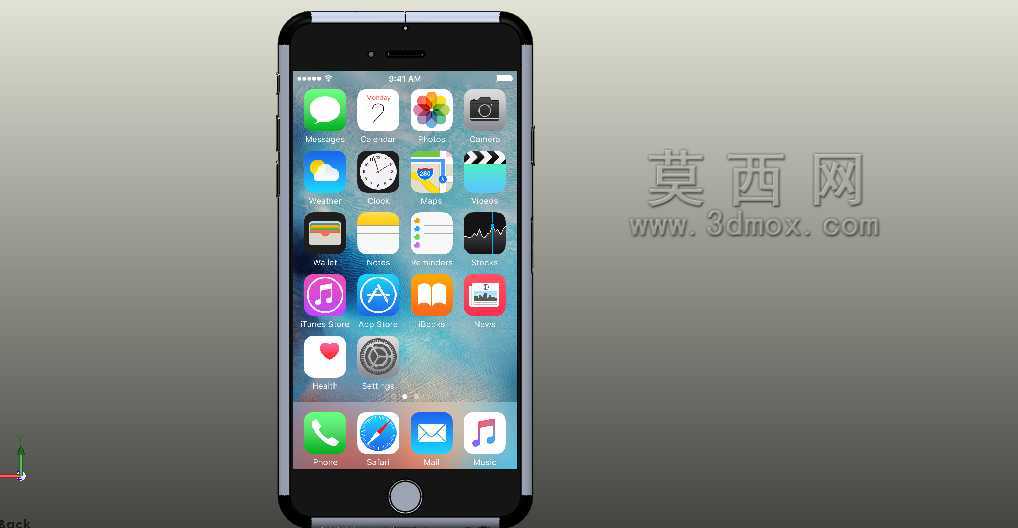

苹果iPhone6Plus智能手机外观结构建模

　　日常做消费电子结构建模练习时，这类直板大屏手机的外观结构还原是很基础的训练项，建模过程中首先要明确设备的实际使用场景——作为手持移动通讯终端，它的所有结构边界都要贴合单手握持、口袋收纳的实际使用需求，不能脱离使用逻辑做无依据的造型调整。首先说握持相关的尺寸边界，整机的侧边弧度、边角R角的取值，都要匹配成年人手掌虎口、指腹的贴合弧度，建模时侧边的按键凸起高度不能超过1.2mm，避免放进口袋时误触，同时按键的按压行程要预留0.3mm的间隙，保证按压反馈的结构空间。正面屏幕的黑边宽度控制要贴合实际产品的装配公差，屏幕覆盖的2.5D玻璃边缘弧度要和中框的衔接处做顺滑过渡，不能出现台阶断层，不然不仅握持时会有硌手的触感，

　　装配时也会出现玻璃和中框的间隙不均问题。底部的圆形实体按键是这款机型的标志性结构，建模时要注意按键外圈的金属装饰环和按键本体的同轴度，按键表面的弧度要和手指指腹的自然弧度匹配，按压时的受力点要落在按键中心，避免长期使用出现按键卡滞的问题。机身背部的摄像头凸起结构，要单独做装配间隙的预留，摄像头镜片的外圈要做0.2mm的高出量，避免镜片直接和放置平面接触产生磨花，同时摄像头的位置要避开内部主板、电池的排布空间，建模时要同步考虑内部堆叠的边界，不能只做外观面而忽略内部结构的干涉问题。侧边的音量键、静音拨片的结构，要注意拨片的行程间隙，拨片拨动时的阻尼空间要预留足够，同时侧边的按键缝隙要控制在0.1mm以内，兼顾防尘和按压顺畅度的需求。

　　建模过程中做外观面拆分时，中框和前后盖板的分模线要隐藏在侧边的视觉死角位置，不能出现在正面可视区域，影响外观的整体性。屏幕显示区域的有效显示范围要和黑边做明确的区分，建模时可以单独把显示面做分层处理，方便后续做渲染时赋予不同的材质属性。很多新手做这类手机建模时容易忽略的点是机身的厚度渐变，从侧边看整机并不是等厚的直板结构，边缘位置会做轻微的薄化处理，视觉上更显轻薄，同时握持时的贴合感更好。另外机身底部的扬声器开孔、麦克风开孔、数据接口的位置排布，要严格对称，开孔的大小、间距要保持一致，每个开孔的边缘都要做轻微的倒角处理，避免加工时出现毛刺。做结构校验的时候，要模拟整机放入牛仔裤口袋的场景，检查边角的弧度会不会勾扯布料，

　　按键的凸起会不会在口袋受压时触发误操作，屏幕的边缘弧度会不会在口袋里受到硬物挤压时出现应力集中。这类消费电子的外观建模，核心不是把外形做的像就够了，而是每一个曲面、每一个凸起、每一处R角的取值，都要对应实际使用中的触感、装配、耐用性需求，脱离实际使用逻辑的曲面再顺滑，也不符合工程建模的要求。比如很多人建模时会把边角R角做的过大，虽然视觉上更圆润，但会压缩内部主板的排布空间，导致电池容量被迫缩小，影响实际的续航表现；如果R角做的过小，不仅握持硌手，跌落时边角的应力会集中在很小的区域，很容易出现外壳碎裂的问题。还有正面顶部的听筒开槽、前置摄像头开孔、光线传感器开孔的位置，要保持在同一水平线上，开孔的边缘要做黑化处理的结构预留，避免漏光影响使用。整机的重量分布也要在建模时做初步的考量，尽量让重心落在机身中心位置，单手握持时不会出现头重脚轻的滑落风险。
