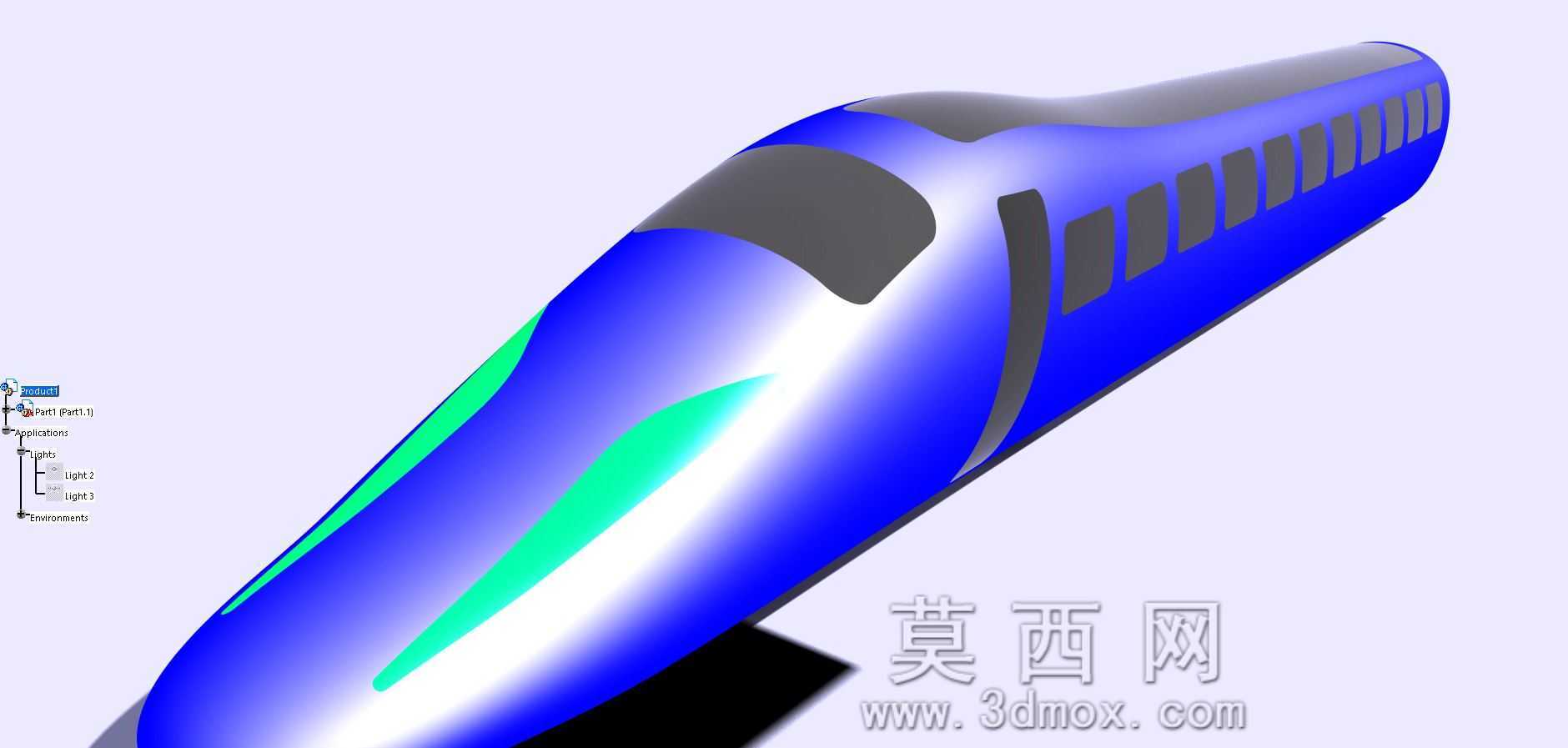

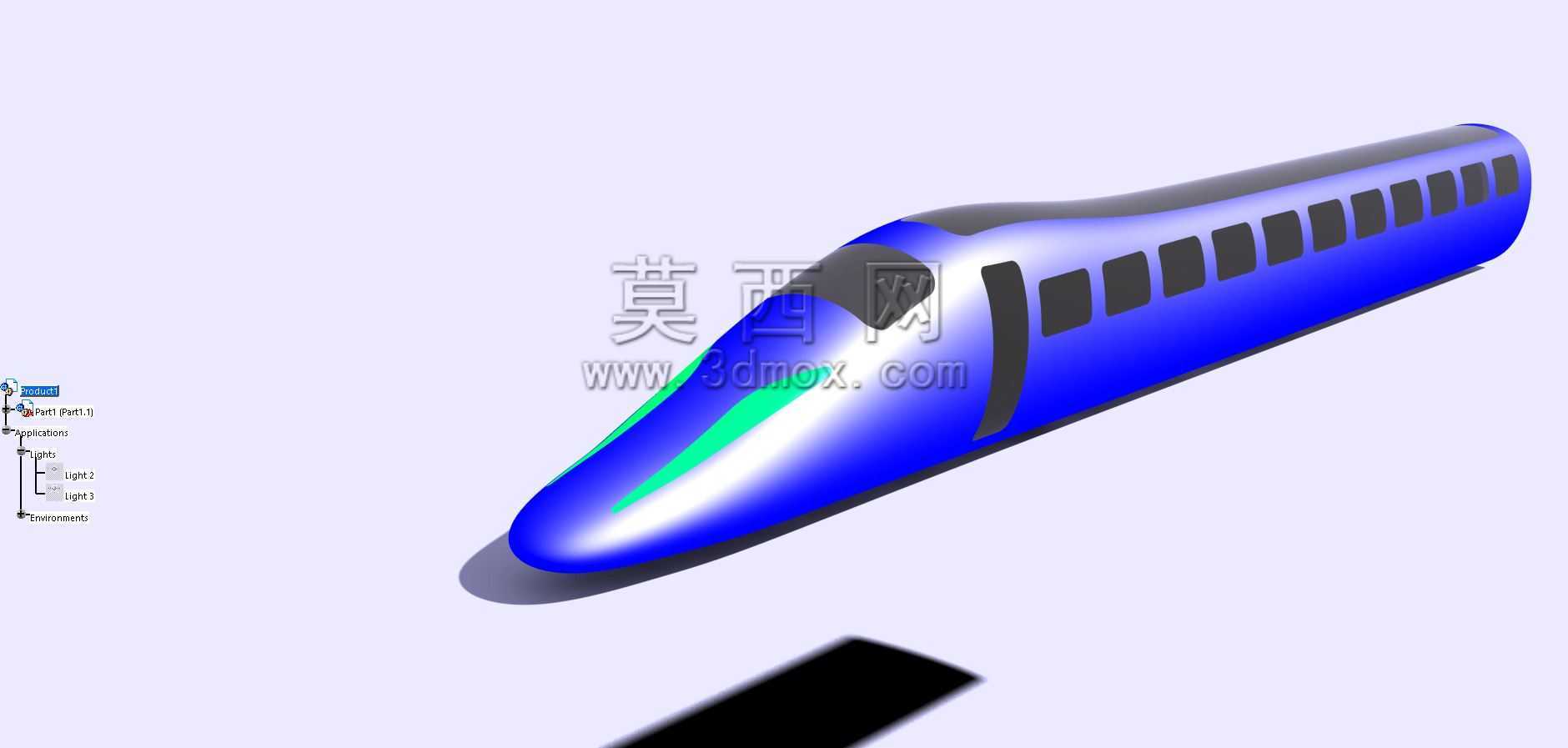

流线型高速动车组车头外观结构设计

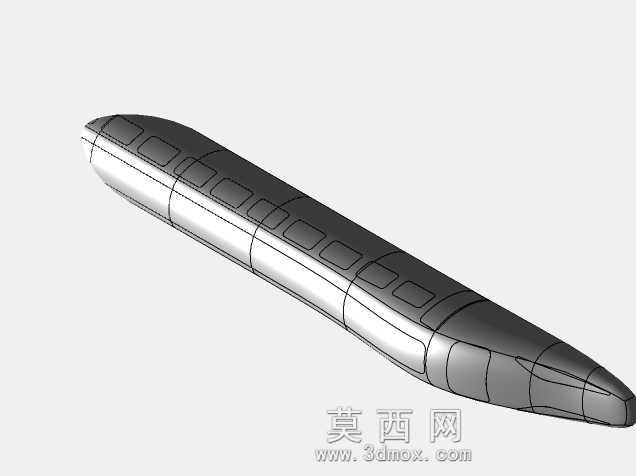

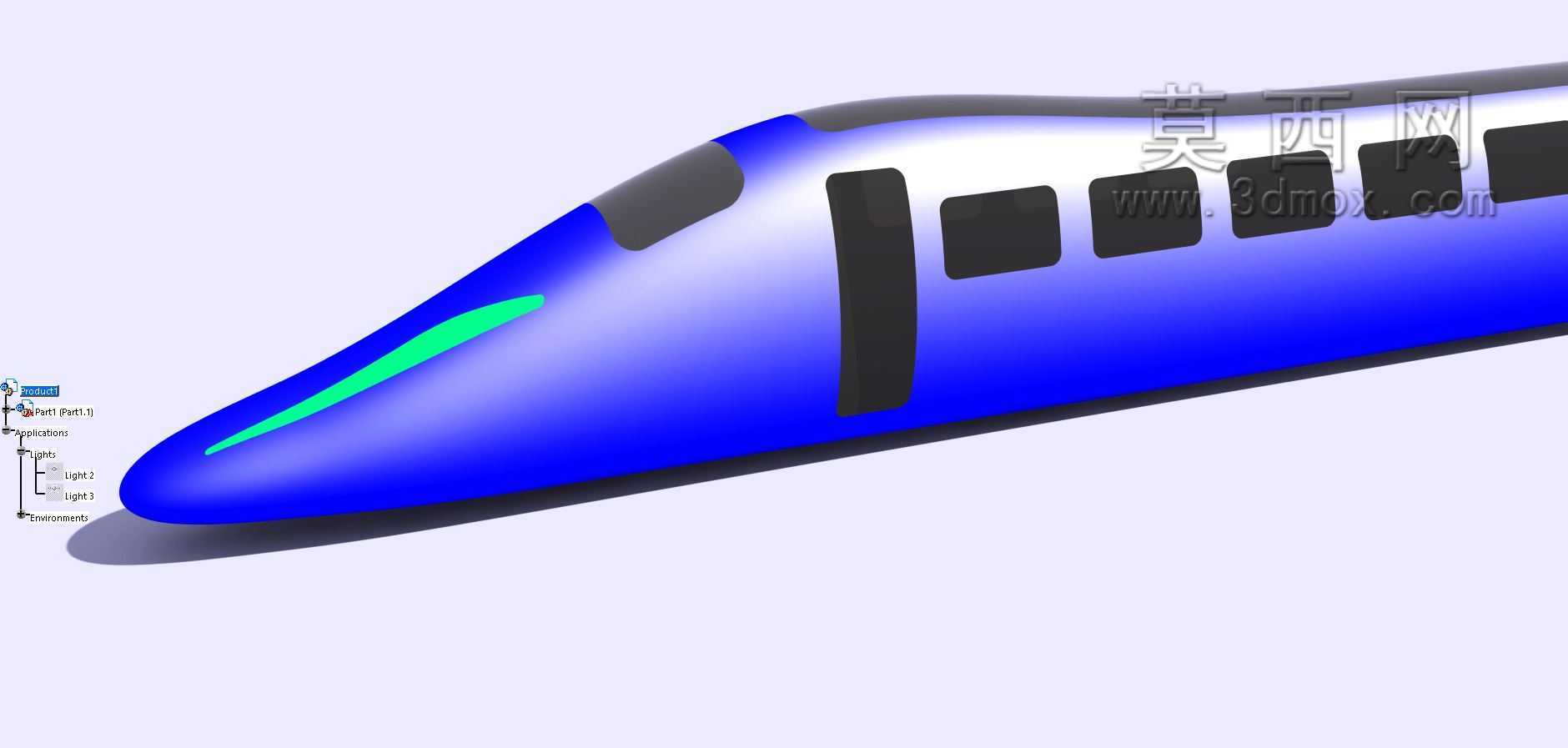

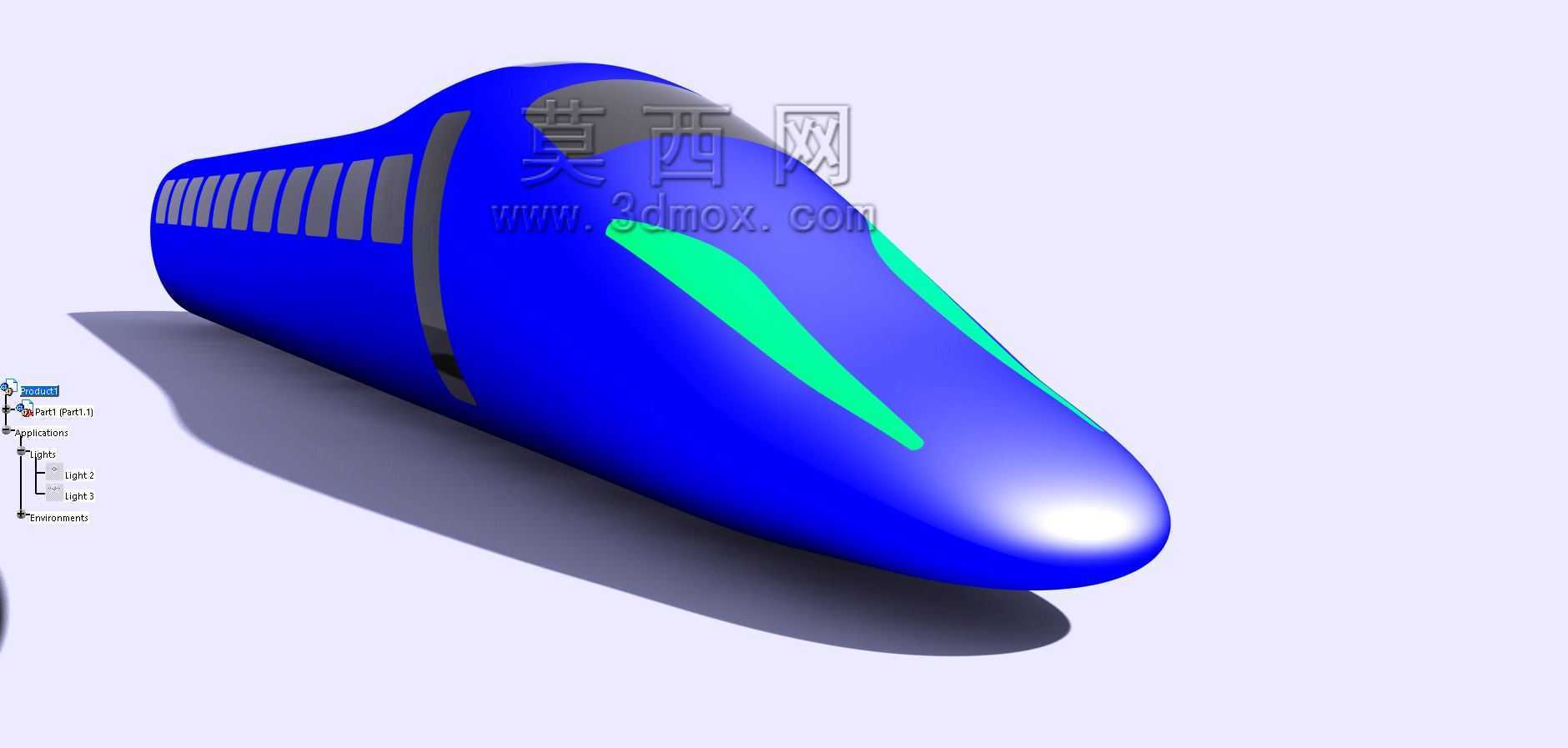

　　本次呈现的流线型高速动车组车头结构，核心服务于干线轨道交通客运场景，在实际线路运营中，车头作为整列动车组的前端导向结构，直接承担破风减阻、排障防护、司机舱承载、气动噪声控制的核心功能，区别于传统普速列车的方正车头设计，该结构的气动外形经过多轮迭代优化，能够在350km/h级别的运营时速下，将整车气动阻力降低18%以上，同时大幅削减会车、进出隧道时的气动压力波对车体和沿线设施的冲击。从设计思路层面来看，整个车头的曲面构建完全围绕空气动力学性能展开，鼻锥位置的修长收窄造型，能够引导正面来流沿车体上下、左右曲面平滑过渡，避免气流在车头位置形成大面积紊流区；车头侧面的渐变型曲面从鼻锥端点开始，以连续G2曲率向车身段平滑延伸，

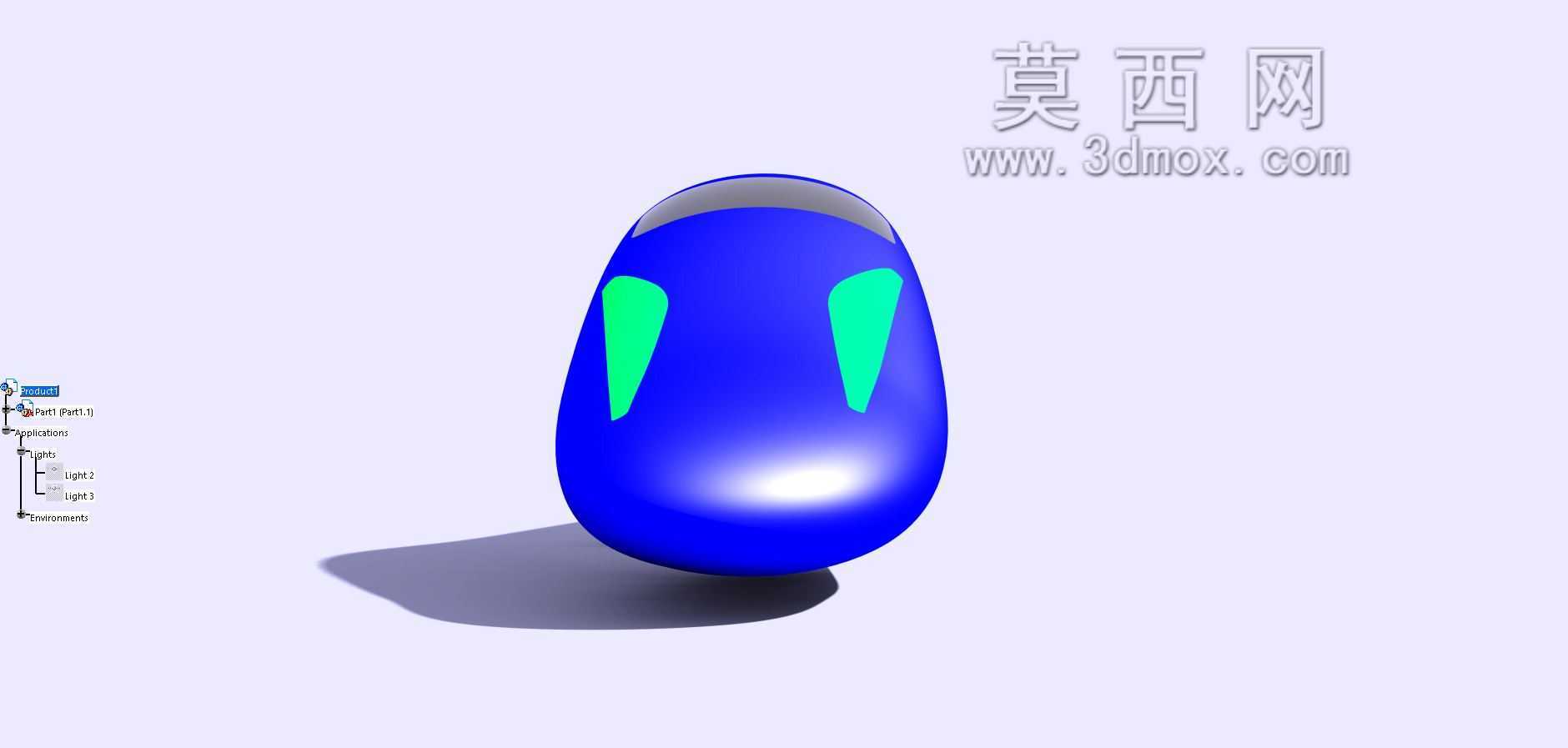

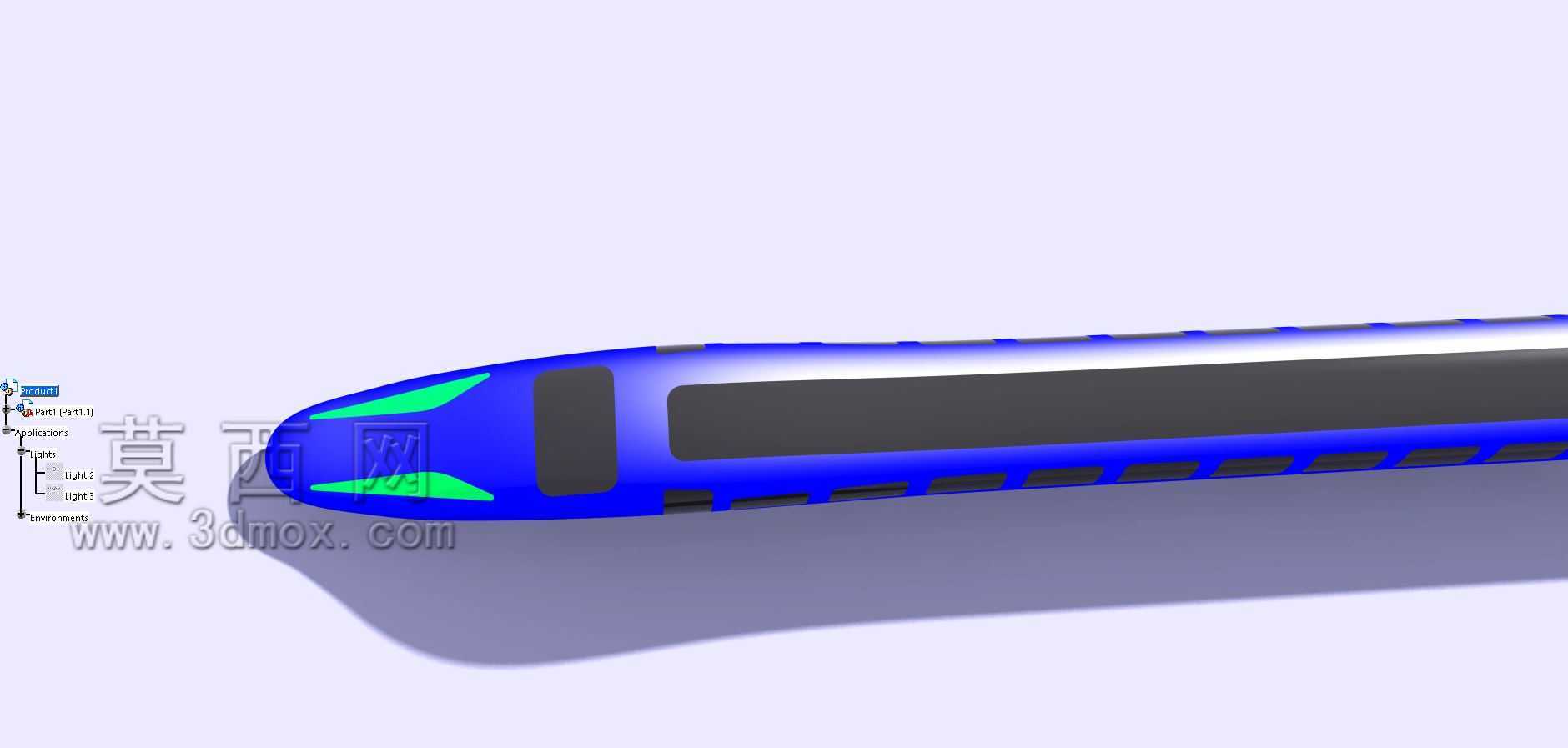

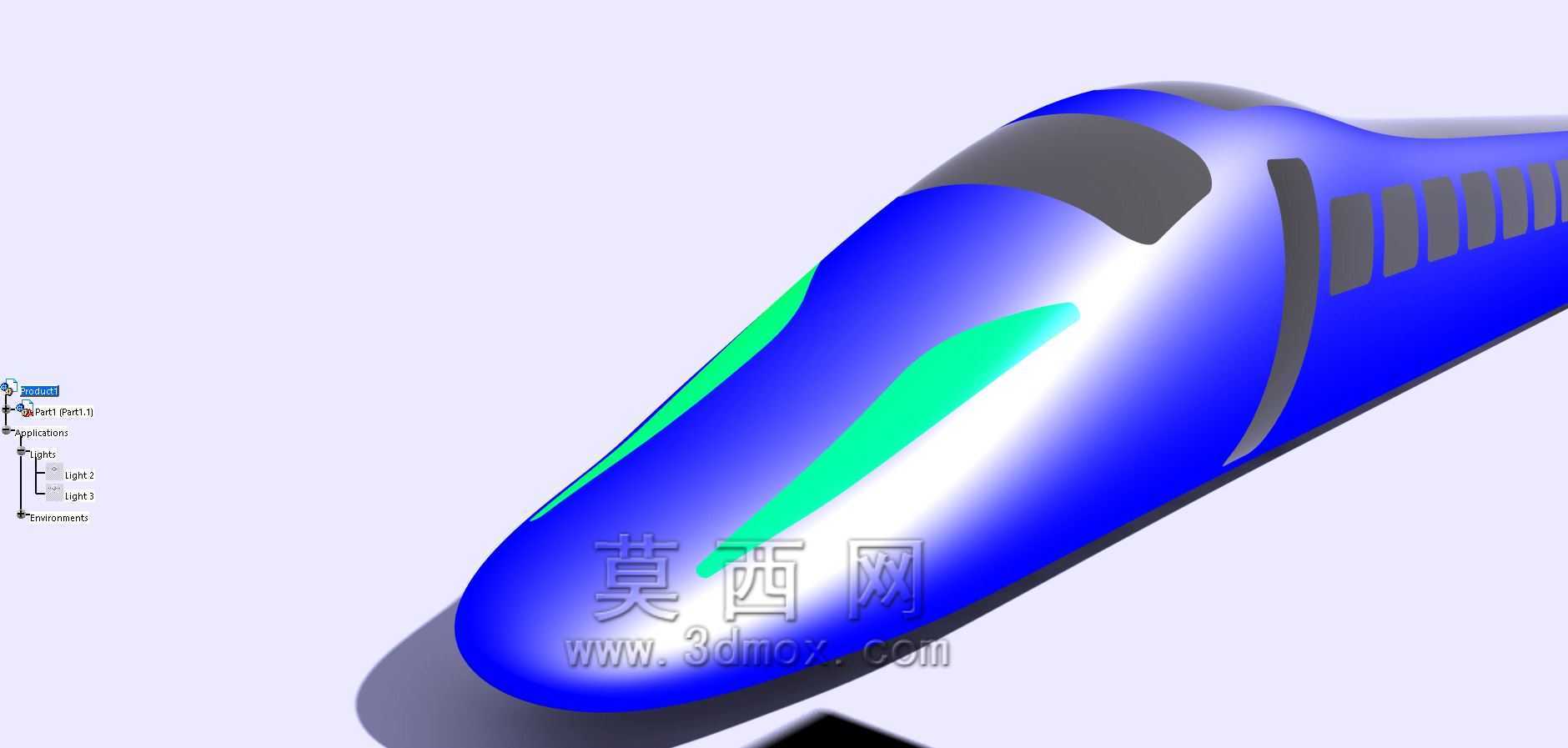

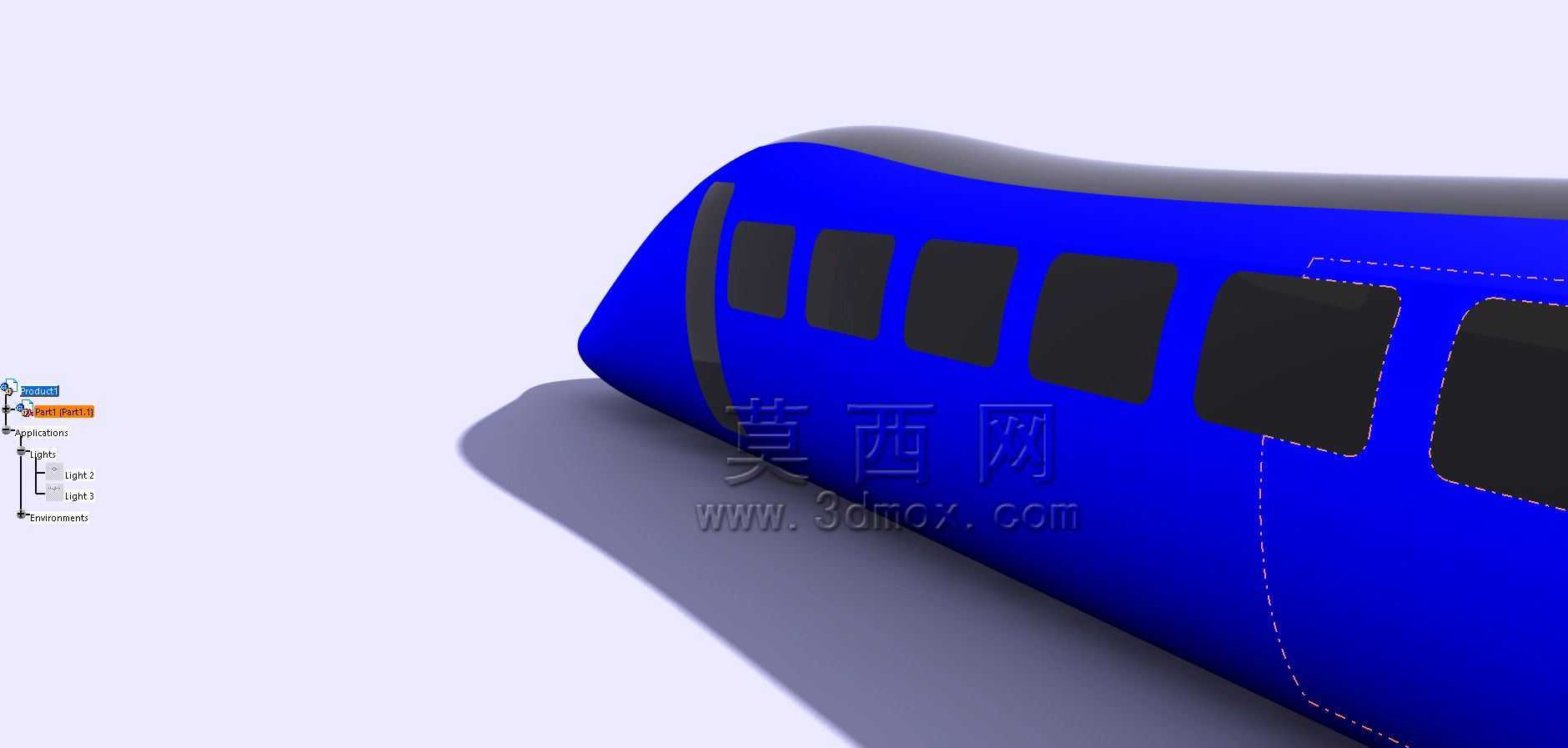

　　和后续客室舱段的外轮廓实现无折线衔接，保证气流沿车身流动时不会出现边界层提前分离的问题。车头正面的狭长型头灯安装位采用内嵌式设计，和曲面完全齐平，既避免突出结构带来的额外气动阻力，也能保证夜间运行时的照明光束沿线路方向均匀投射；侧窗区域同样采用曲面齐平安装设计，玻璃外表面和车体蒙皮的曲率完全匹配，消除了传统车窗凹陷结构带来的风噪源。司机室的舱体空间被完全包裹在流线型外壳内部，前端的倾斜挡风玻璃采用大曲率曲面设计，在保证司机前方视野覆盖范围满足轨道交通运营视野规范的前提下，尽可能降低挡风玻璃的垂直迎风面积，减少正面风阻同时，也能降低飞鸟等异物撞击时的正面冲击载荷。从安装边界来看，车头后端的连接法兰截面和后续客室车体的截面尺寸完全匹配，

　　安装定位孔位沿连接法兰周向均匀布置，能够和车体主结构实现精准对接，车头下部的排障器安装面距离轨面的高度符合轨道交通车辆限界要求，不会在运行中触碰轨面设施，同时能够有效清除轨面的小型障碍物。整个车头的蒙皮采用等厚度曲面偏移设计，为后续内部骨架的焊接安装预留了均匀的空间，内部的加强筋布置沿着气动载荷的传递路径规划，从鼻锥位置的冲击载荷能够通过纵横交错的筋板结构均匀传递到后端的车体主框架上，避免局部应力集中带来的结构疲劳问题。在实际应用中，该类车头结构除了承担减阻降噪的功能外，其光滑的外表面也能降低运行中灰尘、雨雪的附着，减少日常运维的清洁工作量；车头前端的车钩安装隐藏在鼻锥的可开启舱门内部，正常运行时舱门闭合保持外形完整，

　　需要重联或者救援时可以快速开启舱门完成车钩对接。设计过程中对车头的各个曲面过渡位置都做了圆角优化，不存在尖锐的棱角结构，既降低了气动噪声，也避免生产组装过程中棱角对操作人员造成磕碰伤害。整个外形的尺寸设计严格符合标准轨距铁路的机车车辆限界要求，在最大宽度、最大高度、鼻锥伸出长度等参数上都预留了足够的安全余量，即使在曲线半径较小的道岔区段运行，也不会出现超出限界的问题。
