手推式双切割盘牧草割草设备结构

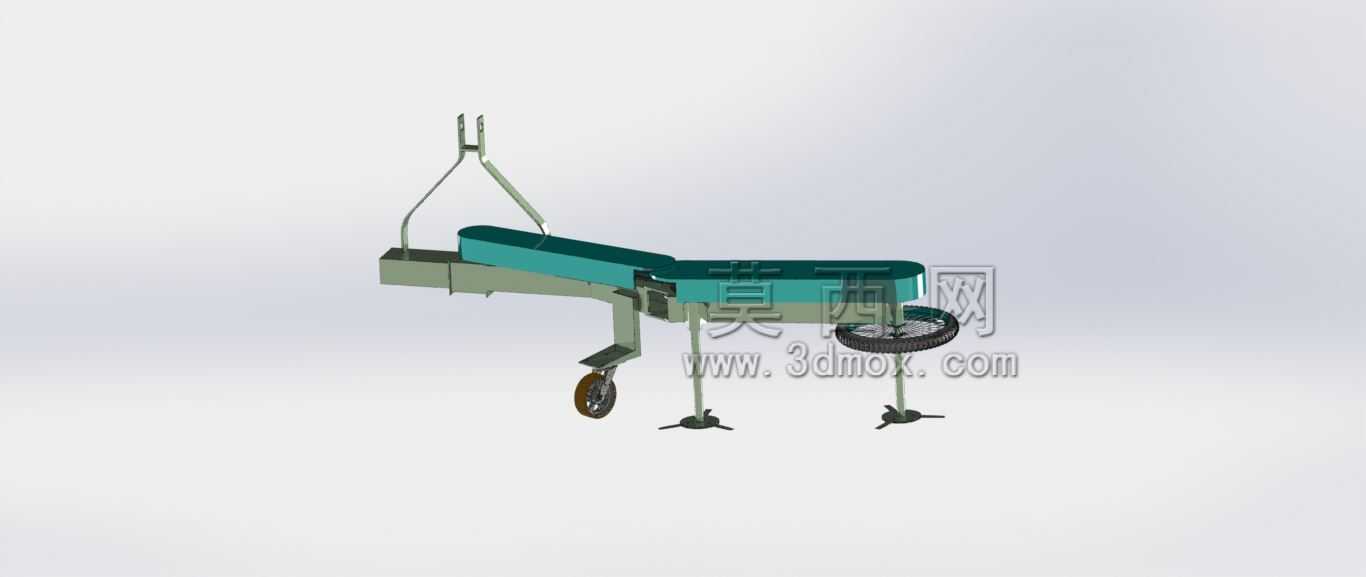

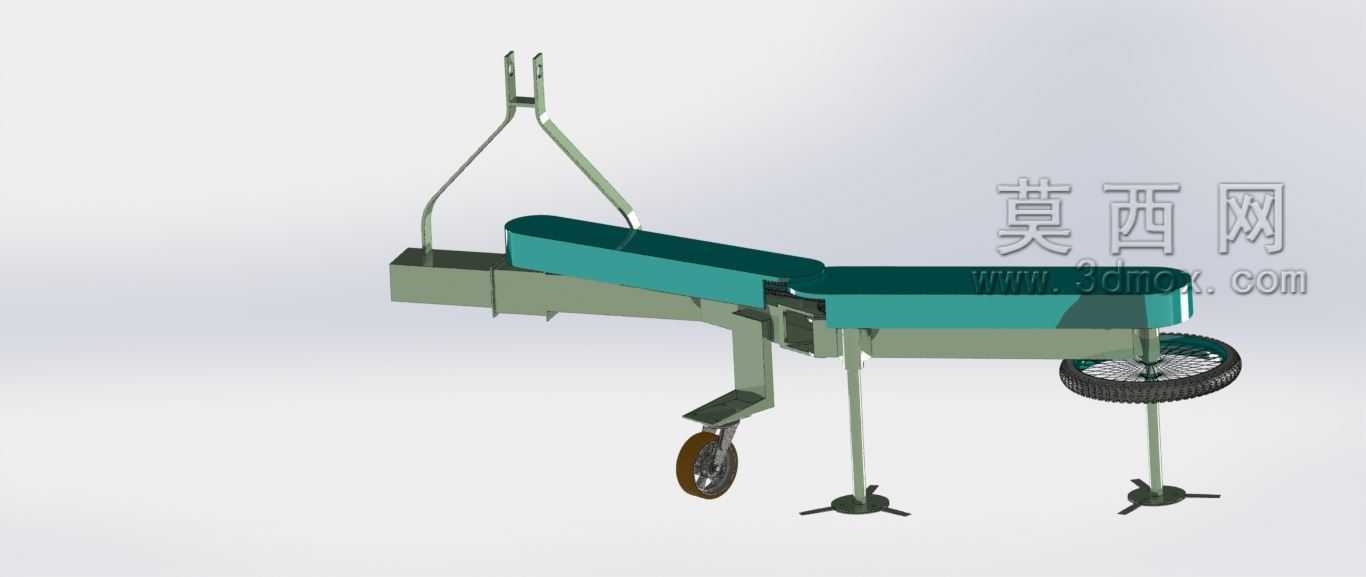

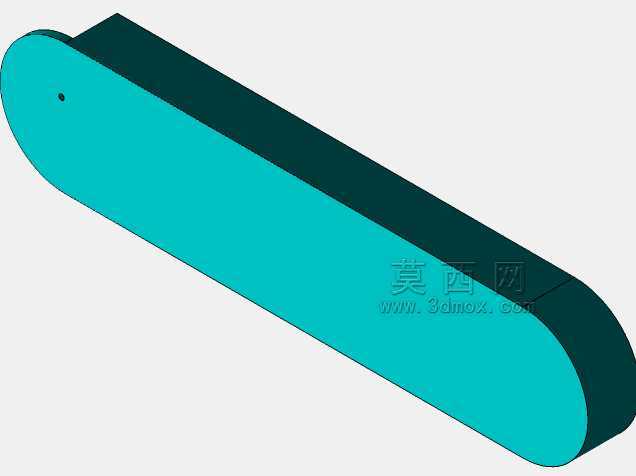

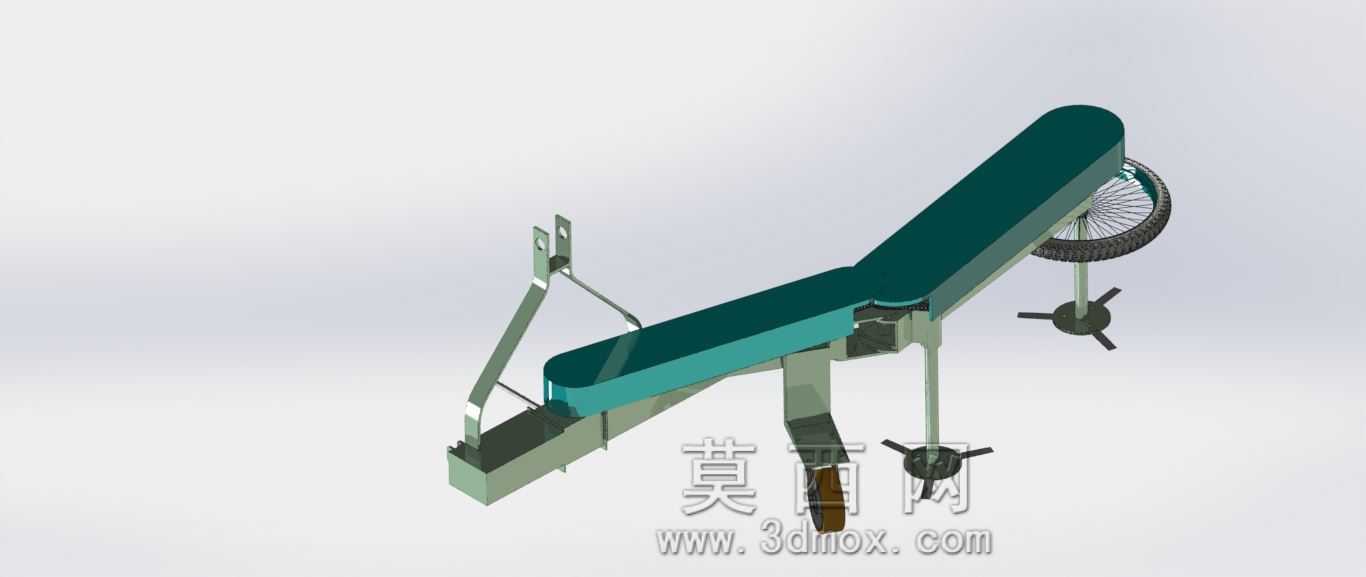

　　这款手推式割草设备的三维结构，核心围绕小地块牧草收割、庭院草坪修整这类窄幅作业场景设计，没有采用大型自走式割草机的复杂动力传动布局，整体结构偏向轻量化牵引适配，既可以搭配小型手扶拖拉机挂接作业，也能通过加装小型动力单元实现单人手推作业，适配丘陵零散地块、果园行间生草收割、市政绿化带边缘修整这类大型设备无法进入的作业场景。从结构布局来看，设备主体采用分段式机架设计，前段设置双U型牵引挂接架，挂接点位预留了不同高度的销孔，能够适配不同牵引端的挂接高度，避免作业时机架倾斜导致切割高度不一致；机架中段布置两个平行的切割盘安装位，切割盘上方设置弧形挡草罩，挡草罩的弧度经过反复调整，作业时被切割的草茎会顺着罩体内壁向设备侧方排出，

　　不会堆积在切割盘上方造成缠绕卡滞。切割盘下方的支撑结构采用可调式支脚，支脚与机架通过螺栓锁紧，松开锁紧螺栓即可上下调整支脚伸出长度，以此控制切割盘距离地面的作业高度，调整范围覆盖2厘米到8厘米，既可以满足草坪低茬修剪的平整要求，也能适配牧草收割时保留一定茎秆高度的农艺需求。设备的行走支撑部分采用差异化轮组设计，一侧设置大直径橡胶行走轮，轮面带有浅花纹，在草地行走时能够提供足够的抓地力，避免湿滑地块打滑；另一侧设置小直径导向轮，配合机架尾部的两个可调支撑脚，作业时能够保证整个机架始终处于水平状态，即使在略有起伏的地块作业，两个切割盘也能保持统一的切割高度，不会出现局部漏割或者割茬高低不平的问题。

　　设计过程中特意将传动部件的安装位隐藏在挡草罩下方，所有旋转部件的外侧都设置了防护挡板，避免作业时草茎、碎石卷入传动部位造成故障，同时也能防止切割过程中甩出的碎石伤到作业人员。机架的主梁采用矩形钢管焊接成型，焊接位置都做了加强筋处理，能够承受田间作业时的颠簸载荷，不会因为长时间震动出现焊缝开裂的问题；切割盘的动力输入轴端设置了快拆式连接结构，日常维护时不需要拆解整个机架，就能单独拆下切割盘更换刀片，大幅降低田间作业的故障维修时间。从安装边界来看，设备整体作业幅宽控制在1.2米以内，整体长度不含牵引架时为1.1米，高度最高处为0.9米，窄幅的结构设计能够轻松进入行距1.5米以上的果园行间作业，不会刮碰果树树干；牵引挂接架的宽度控制在0.

　　3米以内，能够适配绝大多数小型农用动力机械的后悬挂挂接点位，不需要额外制作转接挂架就能直接挂接使用。设备的重心经过配平设计，空载时重心落在行走轮轴线靠前10厘米的位置，作业时操作人员只需要施加很小的下压力就能控制导向方向，长时间作业也不会出现手臂过度疲劳的问题；挡草罩的排草口朝向设备右侧，作业时顺着行走方向将割下的草条铺放在已收割区域一侧，不会被后续行走轮碾压，方便后续的搂草、晾晒收集作业。切割刀片采用铰接式安装在切割盘上，碰到硬土块或者小石块时刀片能够自动回缩避让，不会出现刀片崩断或者切割盘变形的问题，刀片的刃口角度设计为25度，既保证切割锋利度，也有足够的耐磨性能，普通草本植被作业条件下，单组刀片的连续作业时长能够达到80小时以上。整个设备的结构没有采用复杂的电控或者液压部件，所有调节部位都采用纯机械结构，可靠性更高，适合在没有专业维修条件的野外作业场景使用，日常保养只需要定期给传动轴承加注润滑脂、检查刀片紧固情况即可，不需要复杂的维护操作。
