半自动多规格物料裁切模切设备结构

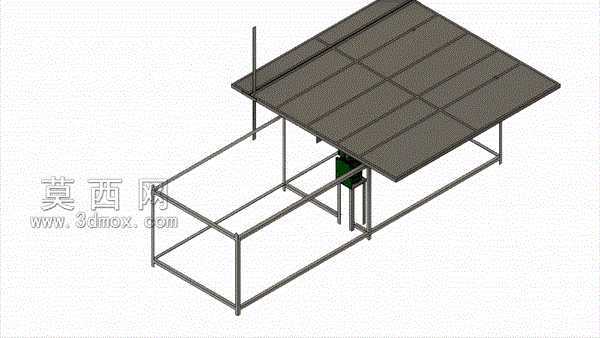

　　在包装印刷、柔性面料加工、薄型板材裁切这类生产场景里，很多中小批量的异形件加工一直存在痛点：全自动模切线换型成本高，打样或者小单生产时调试周期长，纯人工裁切又没法保证尺寸一致性，这款半自动模切设备的结构设计，刚好瞄准了这类细分场景的实际需求。从整体框架来看，设备采用方通焊接的机架作为承载主体，底部框架预留了动力组件的安装空间，机架支脚的安装孔位做了长槽设计，现场安装时可以根据地面平整度微调水平，不需要额外加工复杂的调平结构，适配多数车间的普通水泥地面安装条件，整体占地尺寸控制在常规小型加工设备的范围内，不需要预留超大的操作空间，单人即可完成上下料与操作。设备上部的工作台面采用格栅式结构设计，这种设计不是为了省材料，

　　而是考虑到模切作业时的落料需求——裁切产生的边角料可以直接通过格栅间隙落入下方的废料收集区域，不需要操作人员频繁清理台面积屑，同时格栅结构的平面度更容易通过加工保证，相比整板台面，长期受模切压力作用下的变形量更小，能持续保证裁切平面的基准精度。工作台上方的模切执行组件采用悬臂式安装布局，操作人员可以从三个方向靠近工作台完成物料摆放，没有封闭防护门带来的操作阻碍，适合摆放不同幅面的待加工物料，不管是小幅面的标签坯料，还是幅面稍大的包装纸板、柔性皮革面料，都能在台面上完成定位摆放。作为半自动作业的设备，它的动作逻辑没有做复杂的多轴联动设计，模切头的下压动作通过下部的动力单元驱动，配合导向立柱保证下压行程的垂直度，

　　避免模切刀刃口偏斜导致的裁切毛边、切不透等问题，操作人员只需要完成物料定位、触发启动开关两个动作，模切下压、保压、复位的流程自动完成，相比手动冲压式的模切工具，既降低了操作人员的劳动强度，也能避免手动操作时的压力不均问题。设计时特意没有做复杂的自动送料结构，就是考虑到小批量多规格生产时，不同物料的幅面、厚度差异大，自动送料结构的适配性反而会成为换型的阻碍，人工摆放定位的方式虽然单次作业效率稍低，但换型时只需要更换对应的模切刀模即可，不需要调整送料辊间隙、定位挡边位置等一系列参数，打样或者单批次几十到几百件的生产场景下，整体作业效率反而更高。机架下部的动力安装位做了模块化的安装接口，不管是采用电机驱动曲柄连杆机构，

　　还是采用气动增压缸作为动力源，都可以通过转接板完成安装，不需要重新加工机架主体，方便不同加工需求的用户根据自身车间的动力条件选择配置，比如有稳定气源的车间可以选用气动方案，维护更简单，没有气源的场景可以选用纯机械传动的电机驱动方案。设备的操作高度按照成年人站立作业的舒适高度设计，操作人员长时间作业时不需要弯腰或者抬臂，工作台边缘没有突出的尖锐结构，避免上下料时刮擦物料或者磕碰操作人员，导向立柱的位置做了内收设计，不会干涉大尺寸物料的摆放，当加工幅面接近工作台最大尺寸的物料时，也不会因为立柱阻挡导致物料无法放平。从结构强度来看，机架的方通选型经过受力核算，模切作业时的瞬时冲击力会通过框架的斜撑结构分散到整个机架，不会出现局部应力集中导致的焊缝开裂问题，上部工作台的格栅筋板厚度也匹配常规模切作业的压力需求，加工薄纸板、皮革、塑料片这类常见模切物料时，台面不会出现凹陷变形。这类设备在广告加工、包装打样、小批量皮具生产、电子辅料裁切的车间里适用性很强，不需要复杂的编程调试，新员工经过简单培训就能上手操作，结构件大多是通用型材加工，后期维护更换配件的成本很低，没有复杂的精密传动部件，日常只需要做好导向部位的润滑、动力组件的常规检查就能稳定运行。
