工业现场操作型电气控制指令操作盒

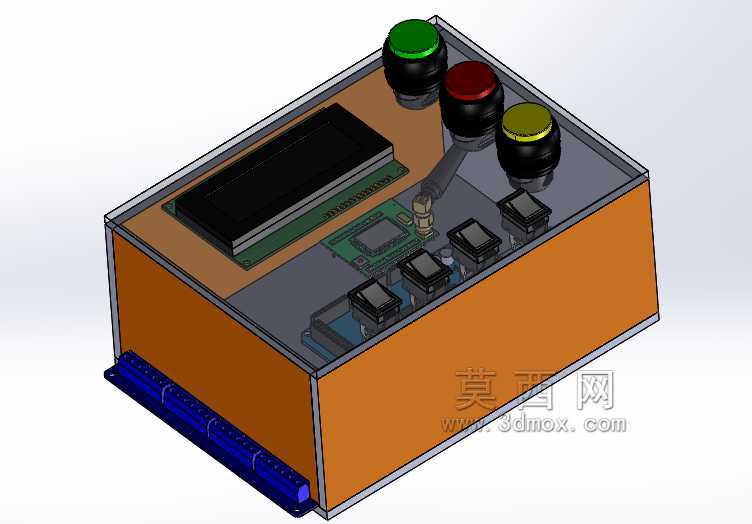

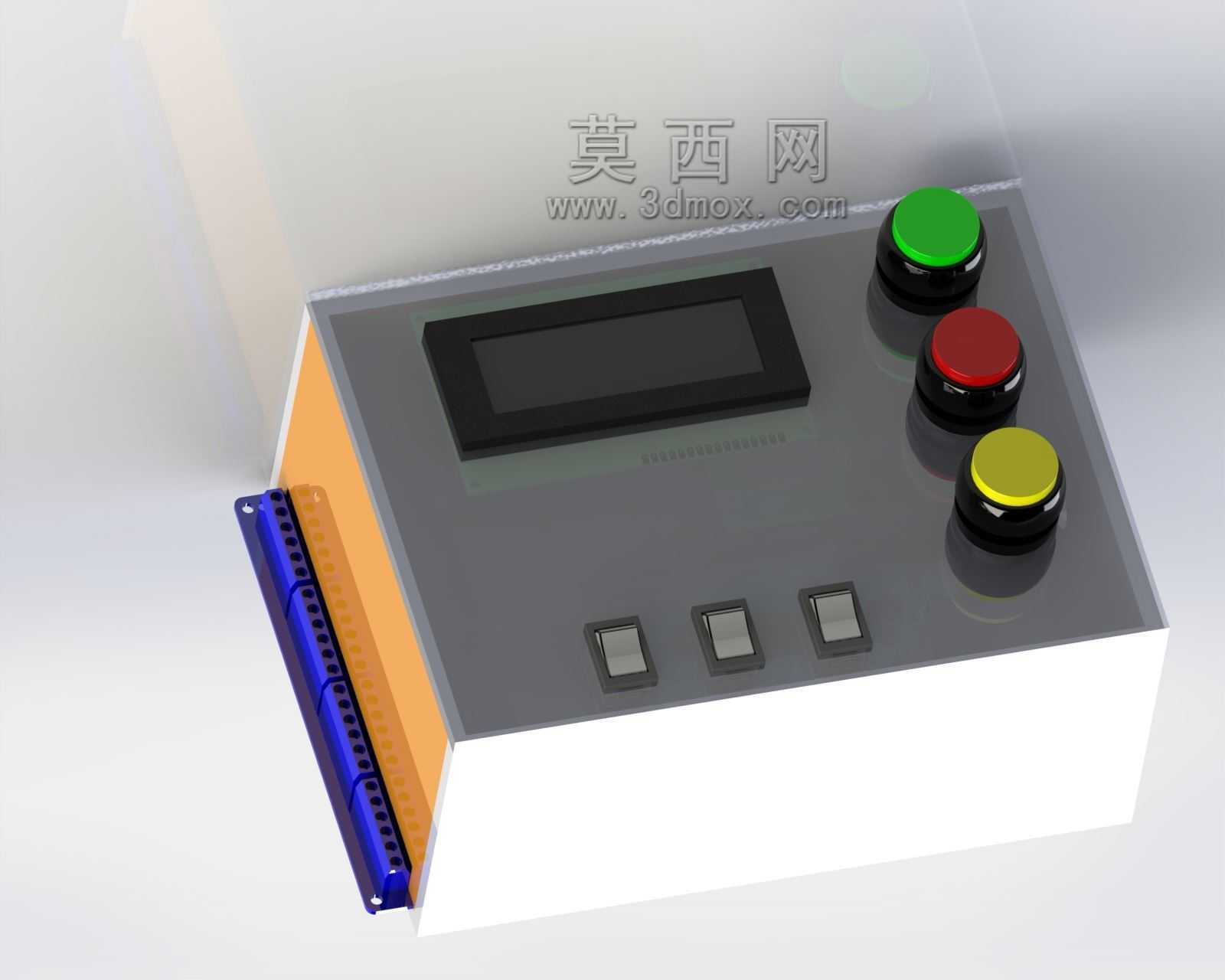

　　这款电气操作指令盒，主要面向离散制造产线的工位级控制场景，常见于小型装配工位、单机辅助设备旁、输送线分断点的操作点位，用来给现场操作人员提供近距离的设备控制入口，避免操作人员往返主控制柜完成启停、参数微调这类高频操作，缩短操作路径，提升工位作业的响应效率。从结构设计来看，整体采用方正的盒体布局，操作面做了小幅抬升的倾角设计，这个角度是按照操作人员站立操作时的视线高度与手臂操作范围测算的，站立状态下视线自然下落即可看清显示屏内容，手臂自然前伸就能触碰到所有操作元件，不用刻意抬臂或者俯身，长时间操作也不容易产生肢体疲劳。操作面的元件排布遵循操作频率优先级逻辑，最上方嵌入一块段码式显示屏，用来显示当前设备的运行状态参数、

　　计数数值或者故障代码，屏幕下方横向排布三个方形轻触按键，用来完成参数切换、数值调整、确认这类次级操作，使用频率低于启停按钮，所以布置在靠近操作人员身体一侧的位置；屏幕右侧纵向排布三个凸头按钮，从上到下分别为绿色启动、红色急停/停止、黄色复位按钮，三个按钮的间距预留了戴劳保手套操作的空间，不会出现按错相邻按钮的情况，按钮本身采用高对比度配色，即使在车间照明条件一般的环境下，也能快速识别按钮功能。盒体侧面集成了蓝色的接线端子排，端子排采用外露侧装的设计，不用拆开整个盒体就能完成外部线缆的接线与检修，端子的引脚间距符合常规工业接线的规范，适配0.5到2.5平方毫米的多股铜芯线，接线端预留了线缆弯曲的空间，

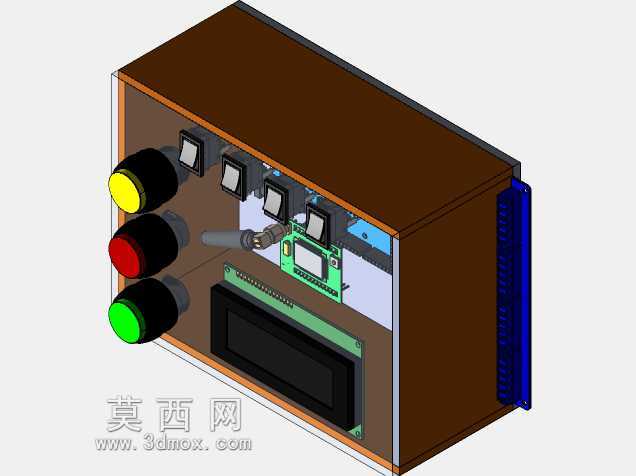

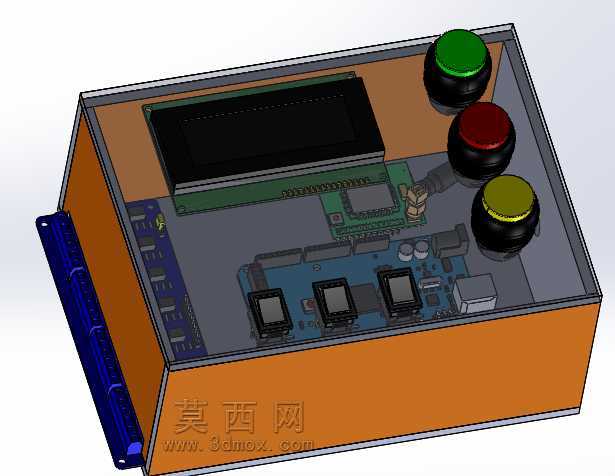

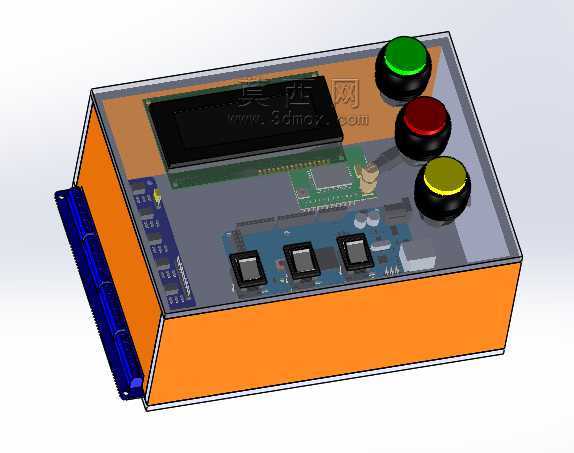

　　不会出现线缆硬折导致的线芯断裂问题。盒体的安装边界考虑了多场景适配需求，底部预留了四个安装固定孔位，既可以通过膨胀螺丝固定在墙面、设备机架的立面上，也可以搭配专用支架安装在操作台台面或者设备旁的立杆上，固定孔位的间距兼容市面上主流的操作盒安装支架尺寸，不用额外做转接板就能完成安装。盒体的外壳采用分体式扣合结构，上盖与下盒的接缝处做了防水胶条预留槽，常规车间环境下可以阻挡粉尘、飞溅的切削液进入盒体内部，保护内部的电路板与接线端子，延长元件的使用寿命。内部的元件安装位预留了足够的布线空间，按钮、显示屏的接线可以顺着盒体内侧的走线槽排布，不会出现线缆挤压元件、干涉盒体扣合的问题，检修时拆开上盖就能看到所有接线点位，不用翻找杂乱的线束。

　　在实际产线应用中，这类操作盒通常会和设备端的主控制单元做信号连接，操作人员在工位上完成工件装配后，直接按下绿色按钮就能启动下一工序的设备运行，出现异常情况时拍下红色按钮就能立刻切断设备的运行回路，故障排除后按下黄色复位按钮就能恢复设备待机状态，显示屏实时反馈当前的工序计数、设备运行速度等信息，不用走到主控制柜查看参数，对于小型单机设备来说，甚至可以直接把控制回路集成在这个盒体内部，不用单独配置大型控制柜，节省设备周边的安装空间。设计过程中特意把操作元件的受力强度做了冗余考虑，按钮的按压寿命按照工业现场高频操作的标准选型，盒体外壳的壁厚可以承受日常操作中的轻微碰撞，不会因为偶尔的工具磕碰导致盒体破裂或者元件移位。
