工业传动用带槽张紧与传动皮带轮结构

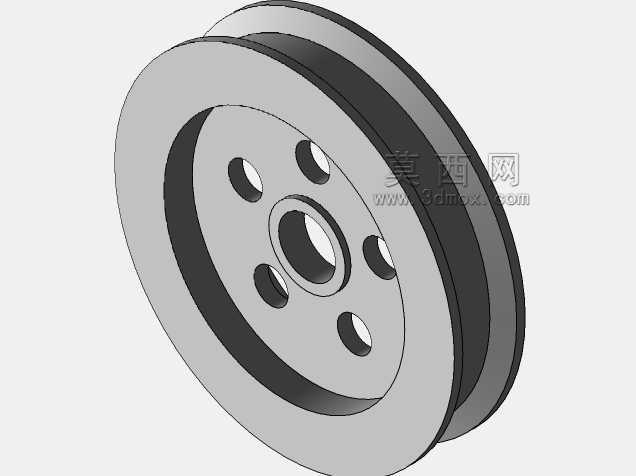

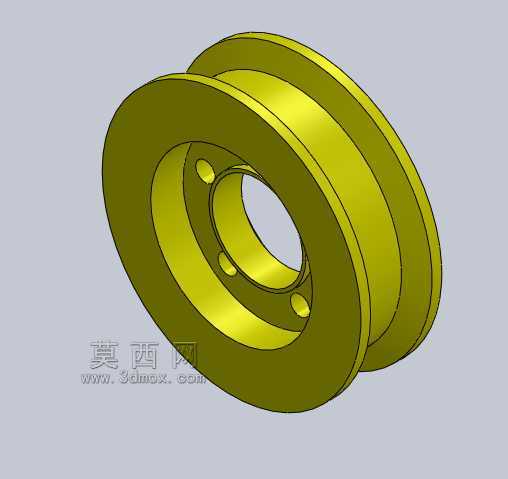

　　在各类带传动工况的设备布局中，这类带轮同时承担动力传递与皮带张紧的双重作用，区别于单一功能的主动轮或从动轮，其轮槽型面的加工精度直接决定皮带运行的贴合度，日常在农机输送单元、小型工业机床的进给传动组、轻工包装线的动力传输段都能见到同结构轮体的应用，尤其是中心距不可调的固定轴系布局中，这类轮体可以通过调整安装位补偿皮带长期运行产生的蠕变伸长量，避免打滑丢转的问题。从结构设计逻辑来看，轮体采用双辐板减薄的中空结构，并非实心轮坯加工，这是为了在保证轮缘刚度的前提下尽可能降低转动惯量，减少轴系启动瞬间的惯性冲击，轮缘的V型槽工作面做了等厚设计，槽侧的粗糙度需要控制在合理区间，既不能过于光滑导致摩擦系数不足出现打滑，

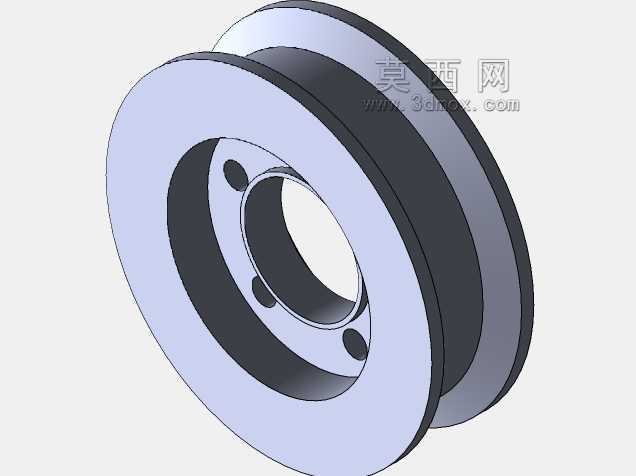

　　也不能过于粗糙加速皮带的磨损，实际加工中通常会在槽面做细微的纹理处理来兼顾摩擦性能与耐磨表现。轮体中心的安装孔是与传动轴配合的核心基准，孔周均匀分布的三个沉孔是用于安装紧定螺钉或者连接端盖的定位结构，安装时需要保证孔的同轴度公差，否则轮体高速转动时会出现径向跳动，轻则导致皮带跑偏磨损，重则引发轴系的振动异响，加速轴承的疲劳失效。轮缘的外径尺寸、槽宽尺寸是匹配对应型号三角带的核心参数，选型时需要先确认所用皮带的型号规格，避免槽型不匹配导致皮带无法嵌入或者嵌入过深，影响传动效率；安装边界方面，轮体装入轴系后，两侧需要预留足够的皮带偏摆余量，同时张紧调整的行程需要覆盖皮带全生命周期的伸长量，通常预留的调整行程不低于皮带公称长度的2%，

　　避免后期皮带伸长后没有张紧余量只能提前更换。在实际设备维护中，这类轮体的常见失效形式除了槽面的异常磨损，还有辐板位置的应力开裂，尤其是在频繁正反转的传动工况下，启动和制动的瞬间扭矩冲击会集中在辐板与轮缘、轮毂的连接位置，所以设计时在这几个衔接位置都做了圆角过渡，避免应力集中，同时轮毂的长度做了加长处理，增大与轴的配合接触面积，降低配合面的比压，防止长期运行后出现孔轴配合松动的问题。不同于定制化的异形传动轮，这类标准槽型的皮带轮通用性较强，在很多常规带传动场景中都可以适配，设计建模时需要重点保证轮槽的角度、槽深尺寸符合对应带型的标准要求，同时做动平衡校验的结构预留，对于转速较高的应用场景，还需要在轮体上预留动平衡去重的位置，

　　避免高速转动时的振动影响整套传动系统的稳定性。很多刚入行的结构设计人员在选型这类轮体时，容易忽略轮槽的工作角度偏差，实际上不同包角的传动场景下，轮槽的加工角度会有细微的调整，小包角工况下适当减小槽角可以增大皮带与槽面的接触面积，提升传动摩擦力，而大包角工况下可以采用标准槽角，降低皮带的嵌入阻力，减少皮带的弯折损耗。另外轮体的材质选择通常根据传动功率确定，中小功率场景下采用铸铁材质即可满足强度与耐磨要求，大功率或者有腐蚀环境的场景则需要选用铸钢或者工程塑料材质，不同材质的轮体其槽面的摩擦系数有差异，设计张紧力时需要对应调整，避免张紧力过大导致轴承受力超标，或者张紧力不足出现打滑。安装这类轮体时，需要保证带轮的两个端面与轴的垂直度，否则皮带运行时会持续受到轴向的分力，导致皮带出现偏磨，甚至从轮槽中脱出，同时同一传动组内的多个带轮需要保证轮槽处于同一平面，平面度偏差需要控制在允许范围内，尤其是长中心距的传动布局，微小的平面度偏差都会导致皮带边缘的快速磨损。
