立式支腿结构电动流体提取装置设计

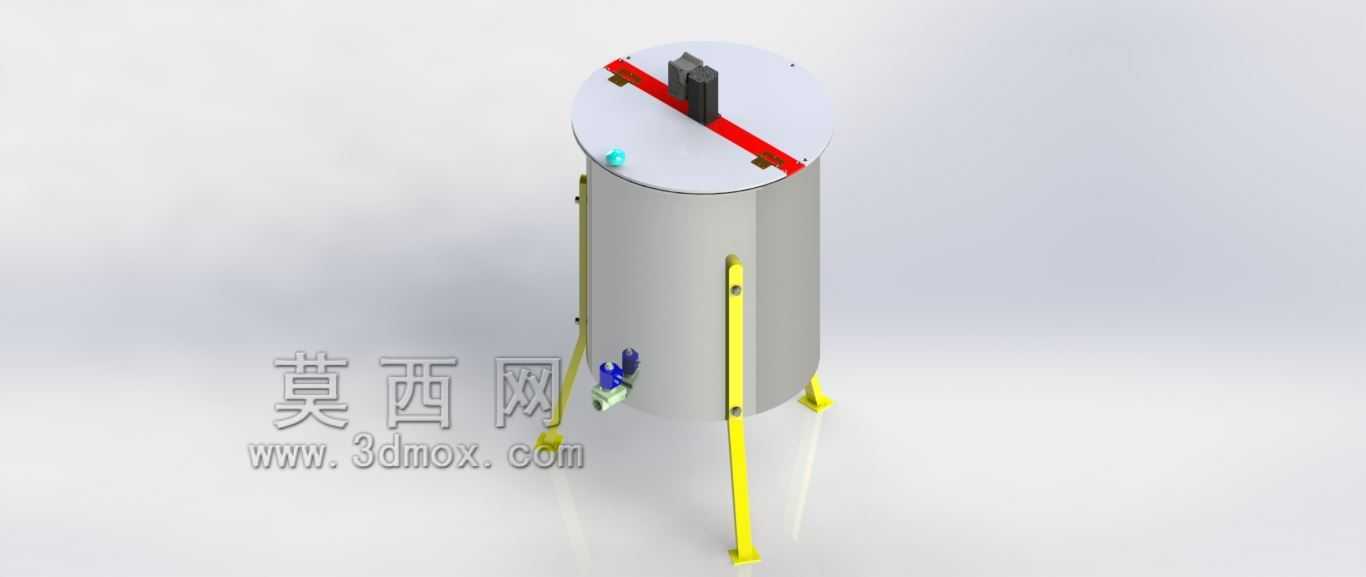

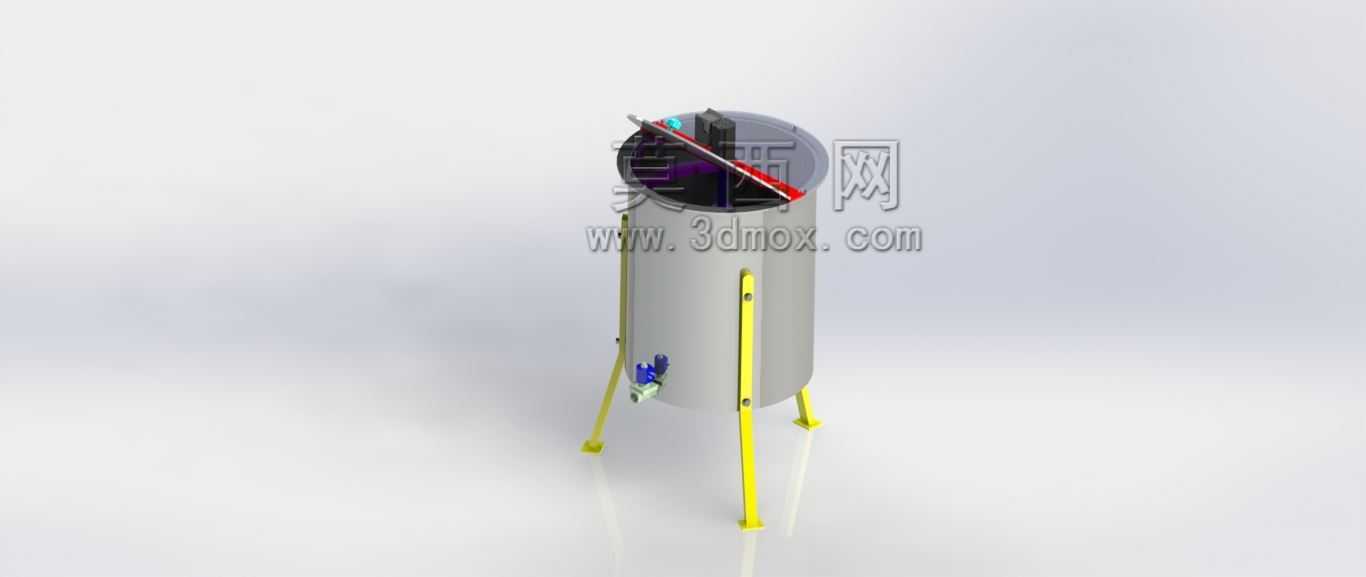

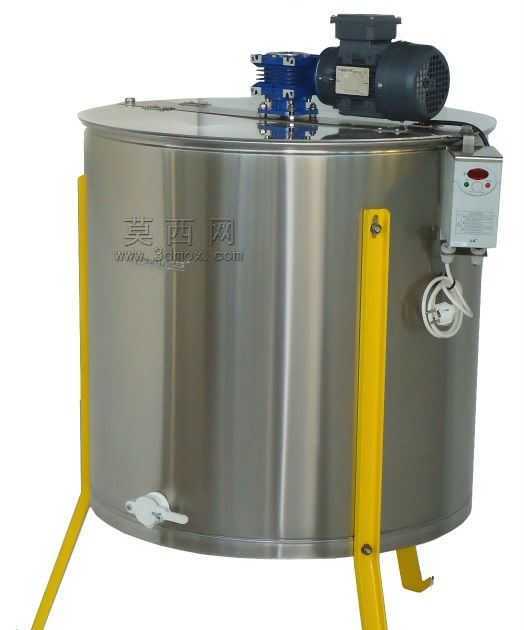

　　在精细化工、食品配料、小型水处理药剂投加这类需要小流量精准取液的生产场景里，经常会遇到储液容器内介质定量转移的需求，常规的手动抽液装置效率低、流量稳定性差，大型泵送系统又存在配套成本高、安装占地大的问题，这款立式电动提取装置的设计，正是瞄准这类中小批量介质提取的细分工况做的结构优化。从整体结构来看，设备采用立式圆柱罐体作为主体储液单元，罐体底部采用三根均匀分布的黄色支腿做支撑，支腿与罐体侧壁通过螺栓紧固件连接，支腿底部做了加宽的支撑脚垫，安装时不需要额外做预埋固定，直接放置在平整的硬化地面即可满足稳定性要求，支腿的高度预留了足够的底部操作空间，方便罐体侧下方的出料管路对接、阀门操作以及日常的残液清理维护。

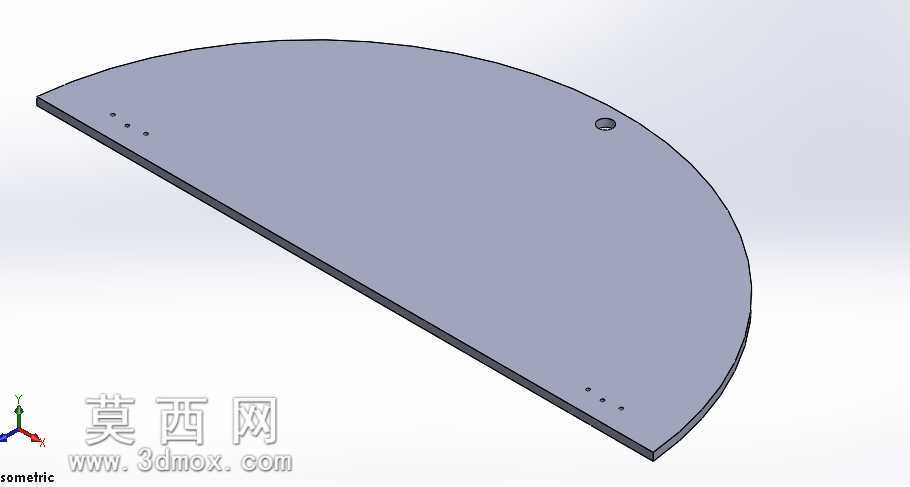

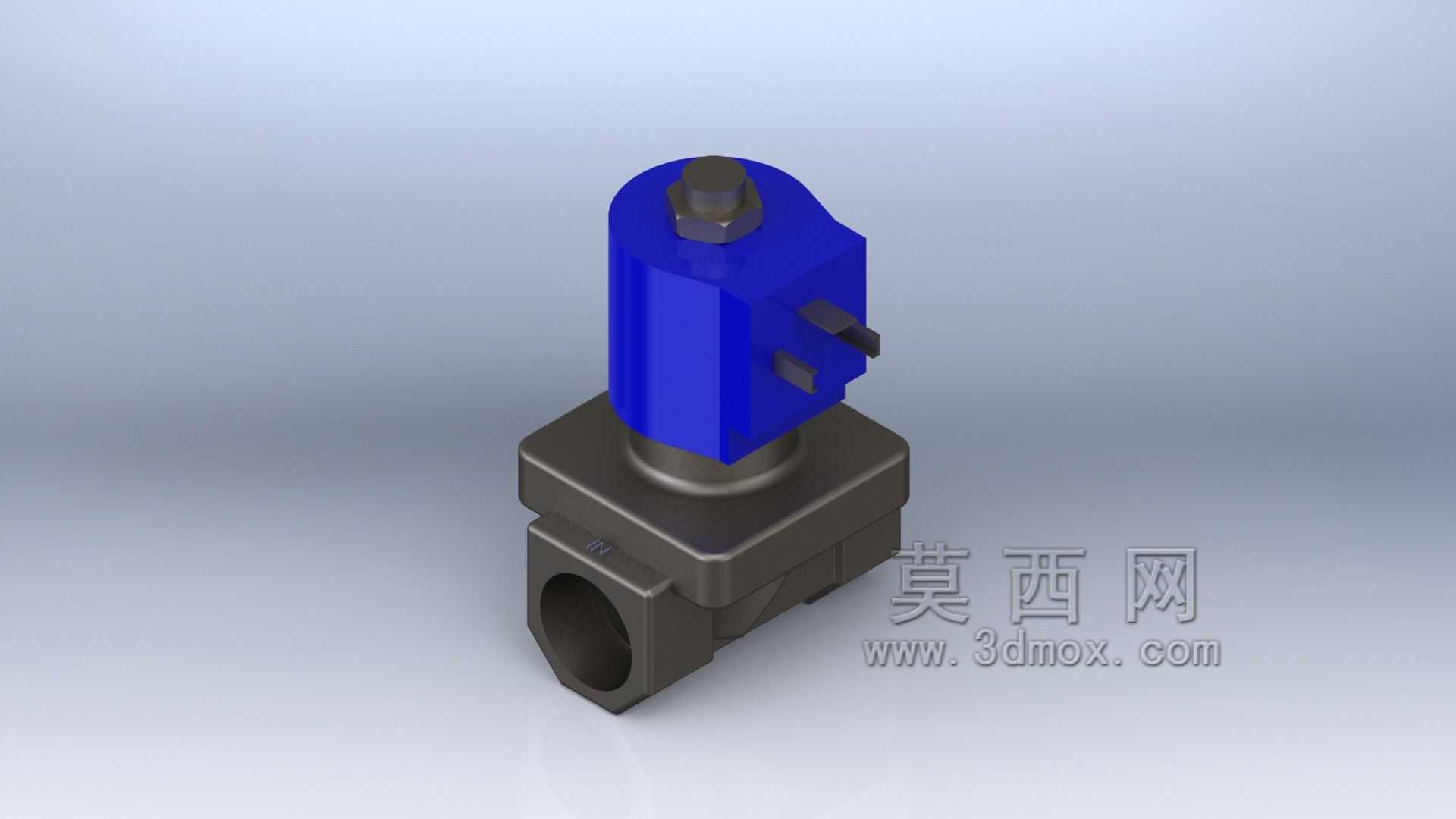

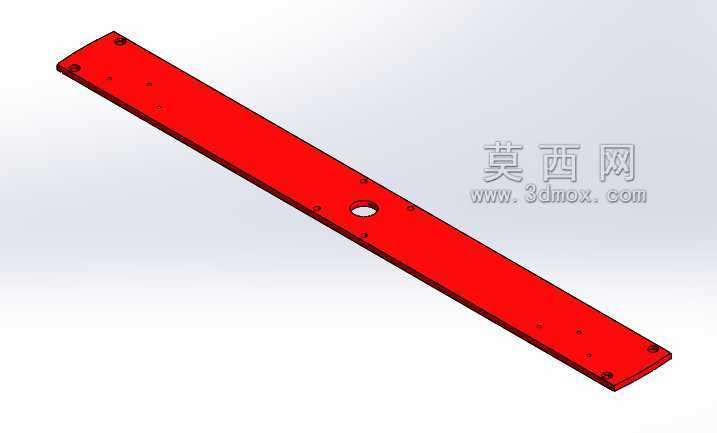

　　罐体顶部的端盖上做了分区布局，居中位置布置电动驱动组件的安装位，驱动模块通过快装结构与端盖连接，方便后期拆解维护内部的提液结构；端盖上沿径向布置的红色长条结构是线缆走线与防护槽，驱动组件的供电线缆顺着防护槽排布，避免现场作业时线缆被剐蹭、拉扯导致的接触不良问题，端盖上还预留了小型透气阀的安装位，平衡罐体内外气压，避免提液过程中罐内形成负压影响出液流畅度。罐体侧下方的出料位置集成了控制阀门与快装接头，阀门采用直角式结构，操作手柄朝向外侧，操作人员站在设备侧面即可完成开度调节，快装接头可以适配不同管径的输送软管，不需要额外加工转接头就能快速对接下游的接液容器或者输送管路。设计过程中特意将罐体的重心控制在三支腿支撑的中心区域，

　　即使罐体内满载介质，整体的抗倾覆系数也能满足车间日常作业的安全要求，罐体侧壁做了光滑的圆弧过渡，没有多余的凸起结构，日常清洁时可以直接用抹布擦拭外壁，不容易积灰藏污，适配食品、医药类生产场景的卫生清洁要求。驱动部分的选型匹配了中小流量的提取需求，不需要额外配置大功率的动力单元，常规车间220V供电即可驱动，运行时的振动幅度控制在很低的水平，支腿的结构也做了一定的刚性强化，不会因为设备运行振动导致支腿连接部位松动、设备移位。从安装边界来看，设备整体的占地直径不超过支腿外沿的围合范围，罐体本身的直径远小于支腿的支撑跨度，现场布置时只需要预留出支腿占地大小的空间，同时在设备侧面预留半米左右的操作空间，就能满足日常操作、维护的全部需求，

　　不需要额外预留大面积的检修通道，很适合在空间紧凑的小型生产车间、实验室中试区域布置。和传统的顶部吊装式提取设备不同，这款设备的自支撑结构不需要依托车间的梁柱、架体做固定，搬迁移位时只需要断开电源和出料管路，就能整体转移到其他作业点位，灵活度更高。罐体顶部的端盖采用可拆卸式的密封连接，当需要清理罐体内壁残留、或者更换不同类型的提取介质时，可以快速拆开端盖做内部清洁，避免不同介质交叉污染，密封部位采用耐腐的密封垫片，适配常见的水性、弱酸碱类介质的提取需求，不会因为短时间的介质接触出现密封溶胀、漏液的问题。在实际使用场景中，这类设备可以直接放置在原料存储区，将需要提取的介质预先加入罐体，通过电动驱动组件将介质稳定输送到指定的配料容器、反应单元中，流量稳定可控，不会出现手动抽液时的流量忽大忽小、溅洒浪费的问题，相比人工操作能大幅降低操作人员的劳动强度，也能减少介质接触操作人员带来的职业健康风险。
