小型电动卷板设备含电控组件结构设计

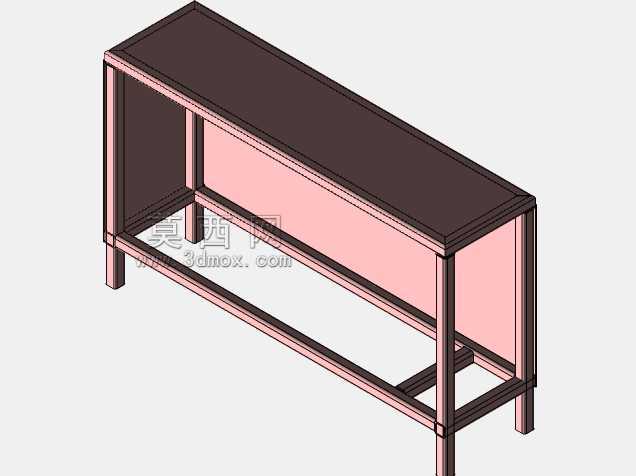

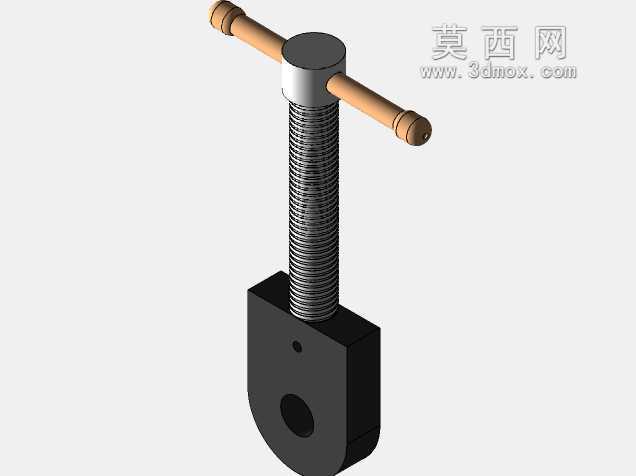

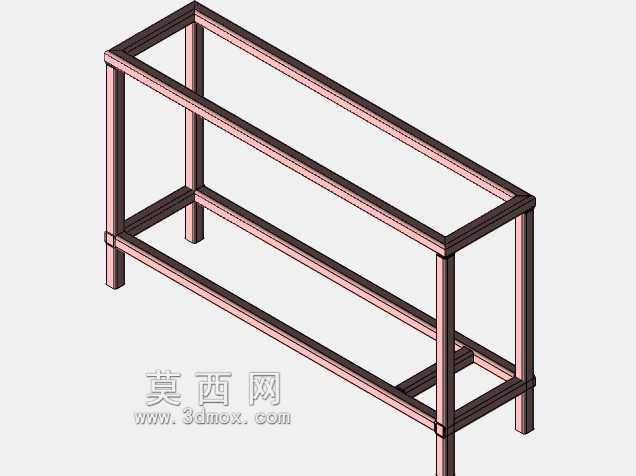

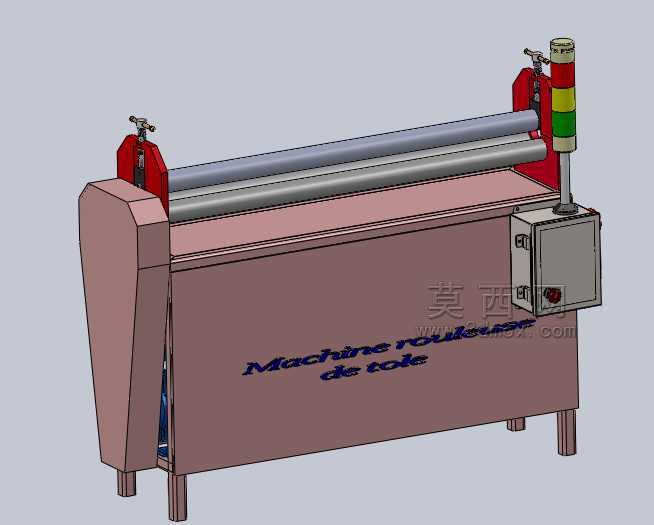

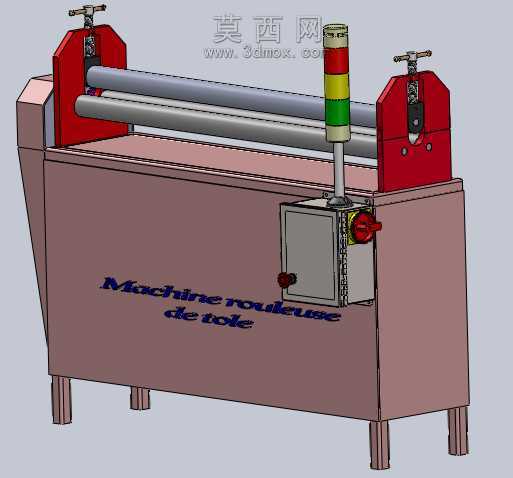

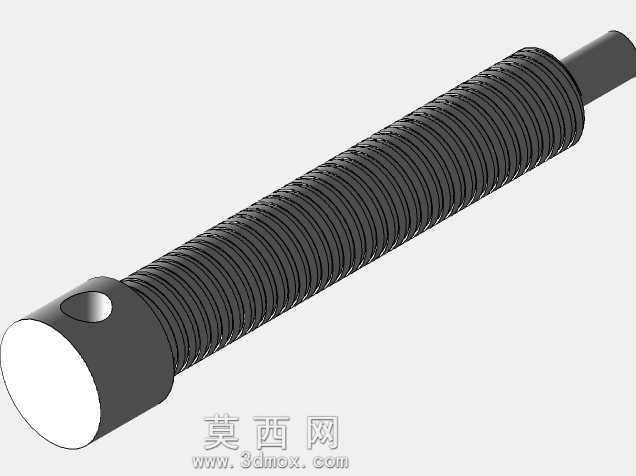

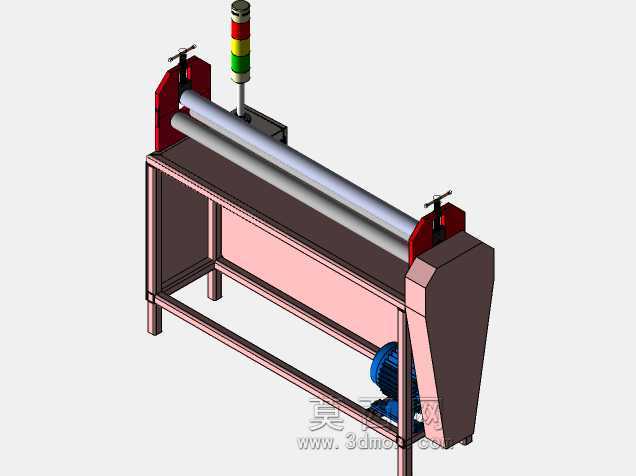

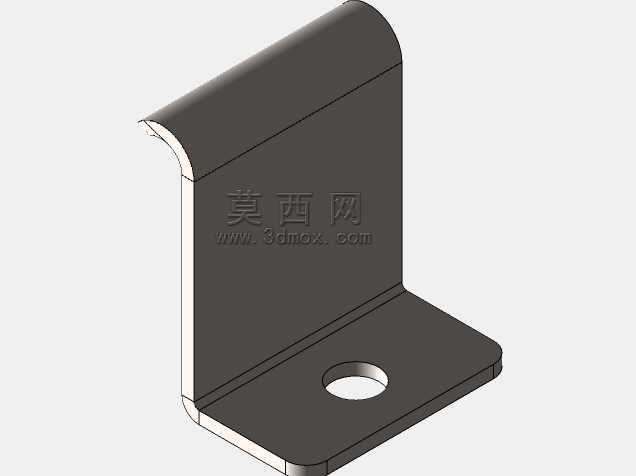

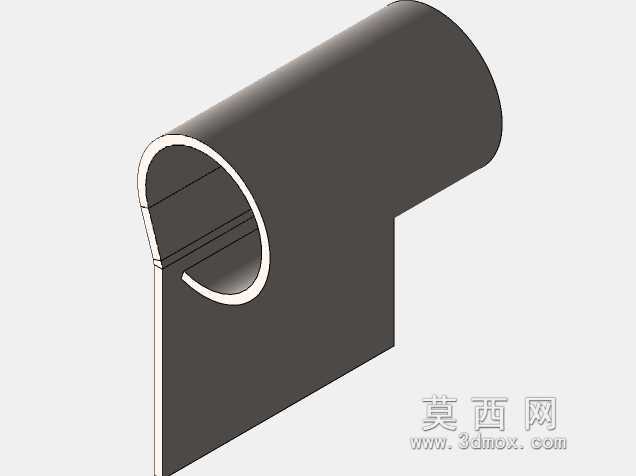

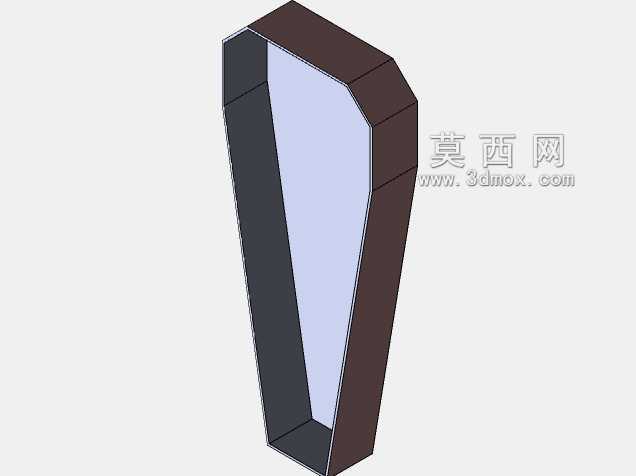

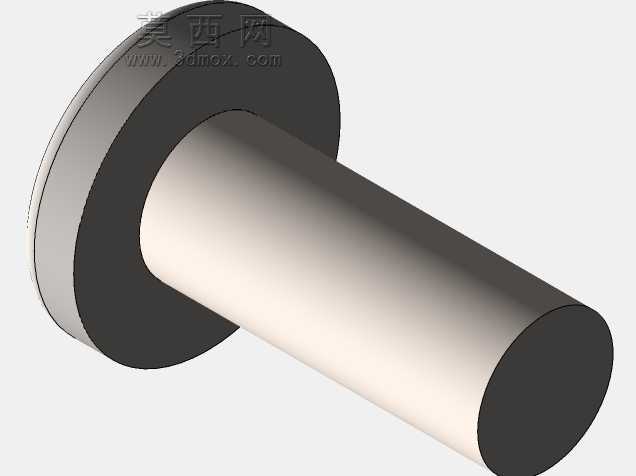

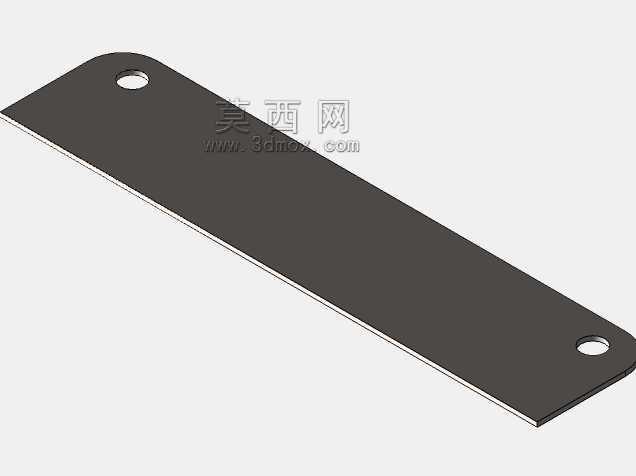

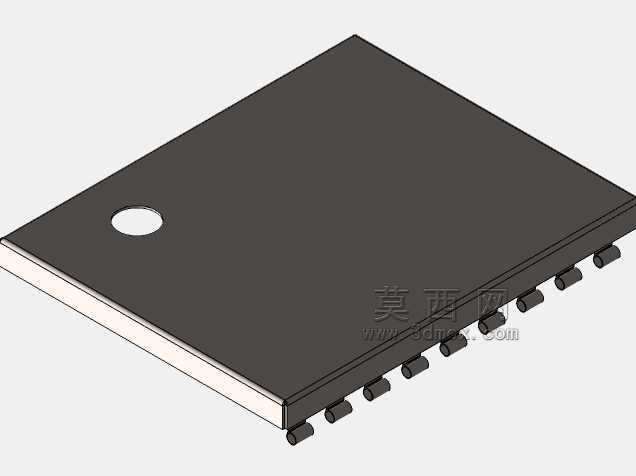

　　这款卷制设备主要面向小型钣金加工场景，适配五金制品、通风管道、小型机箱机柜等生产环节的薄板卷圆作业，可处理普通冷轧钢板、镀锌板、铝板等常见钣金材质，卷制最小直径可根据辊轴间距调整，满足小直径筒类工件的成型需求，相比大型卷板设备占地更小，适合中小型加工车间的零散小批量卷制作业。设备主体采用方管焊接机架作为承载基础，机架底部设置四个可调支撑脚，可适配车间不平整地面，调整设备水平度避免辊轴倾斜导致的卷制工件锥度问题，机架整体做喷塑处理，耐车间油污与切削液腐蚀，日常维护仅需定期擦拭表面即可。上辊两端采用手动蜗轮蜗杆调节结构，操作人员转动手轮即可同步调整上辊下压量，控制卷制板材的曲率，调节结构带自锁功能，卷制作业过程中不会出现辊轴移位，

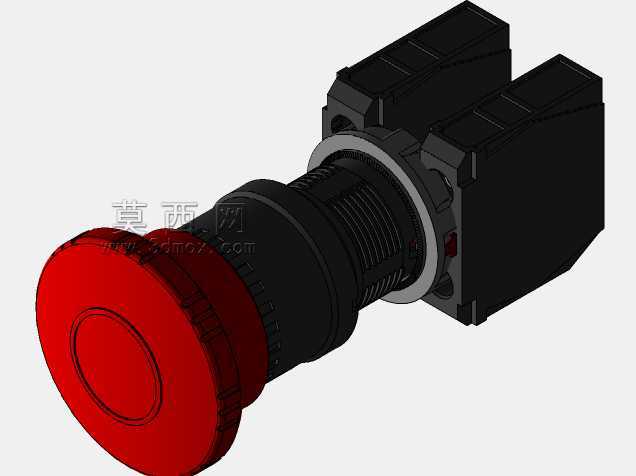

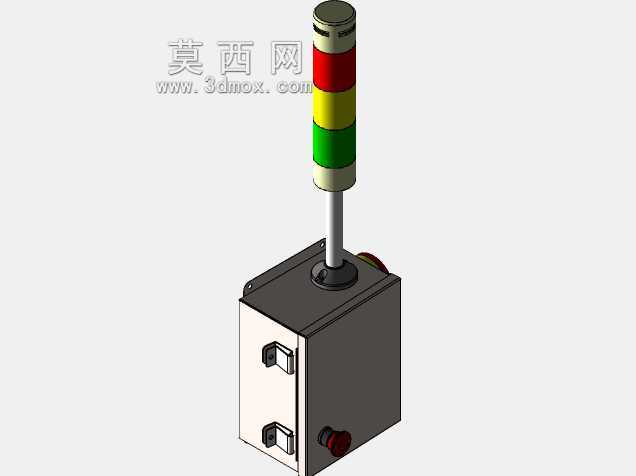

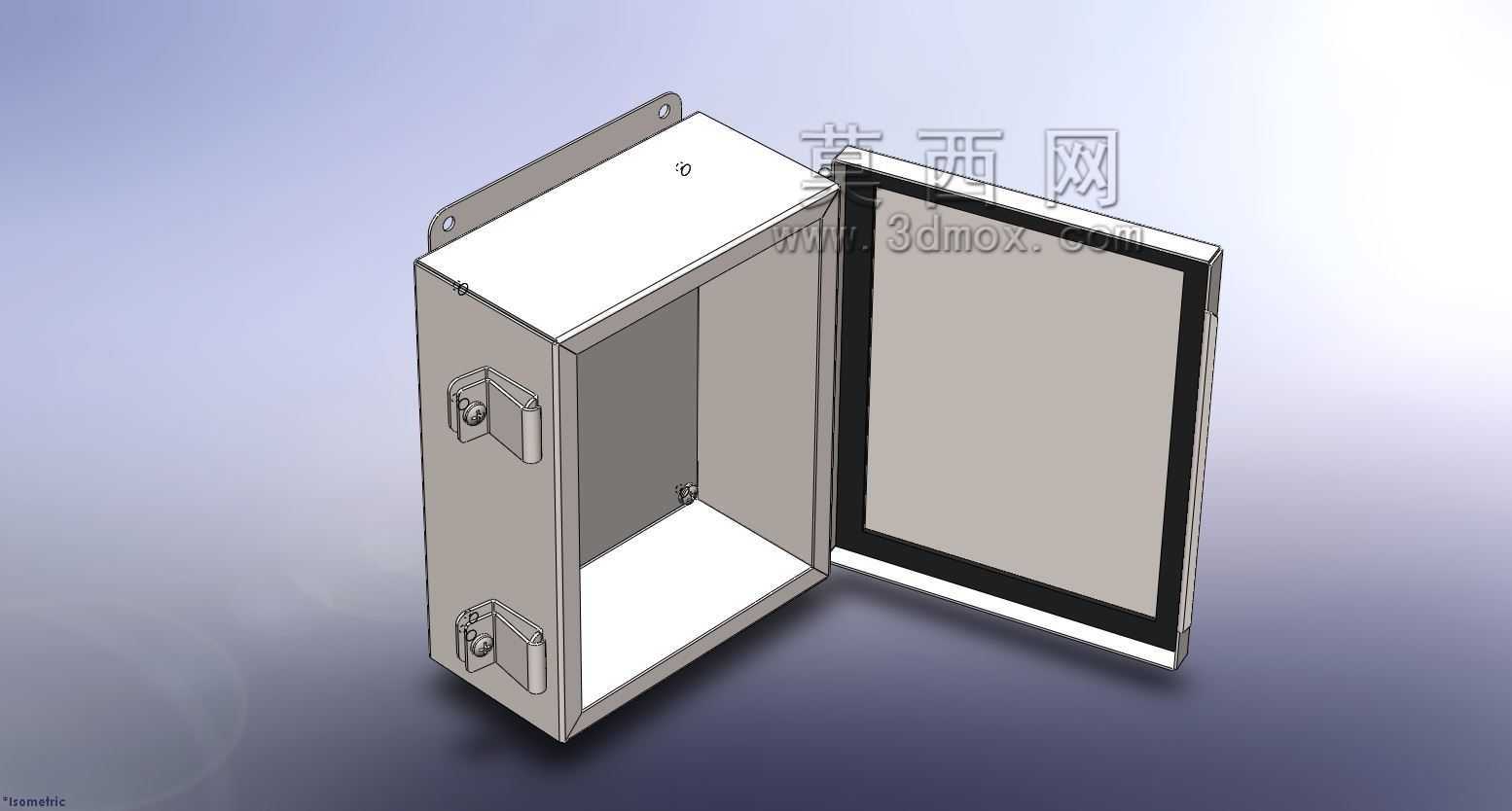

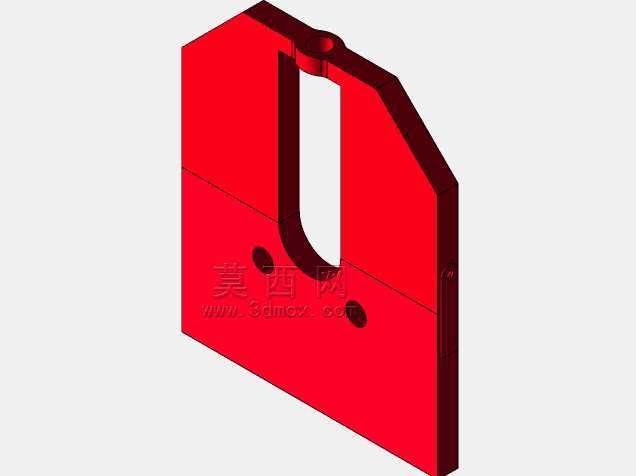

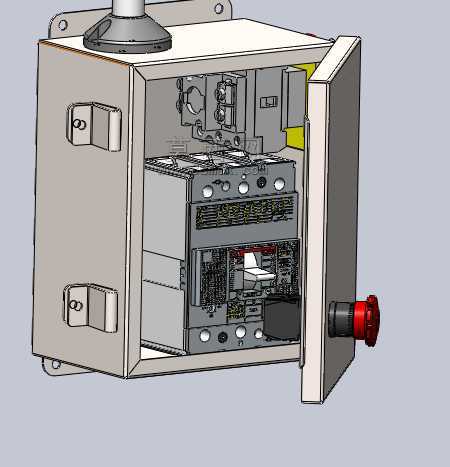

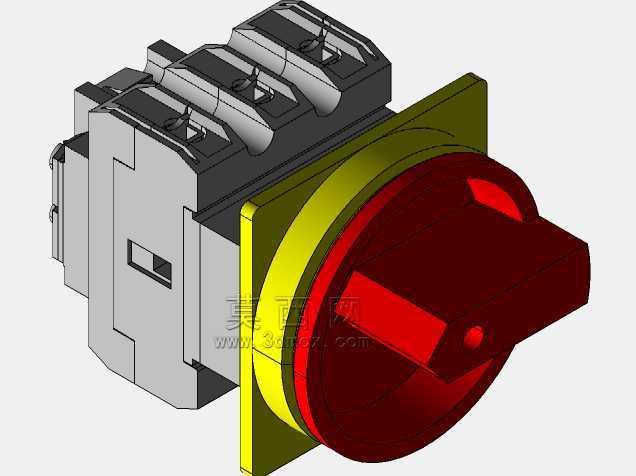

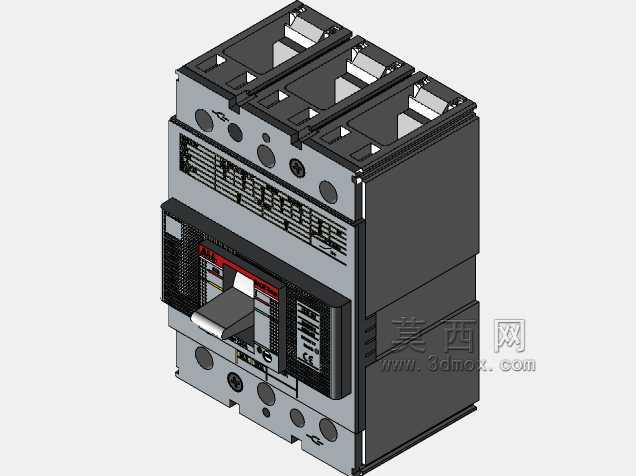

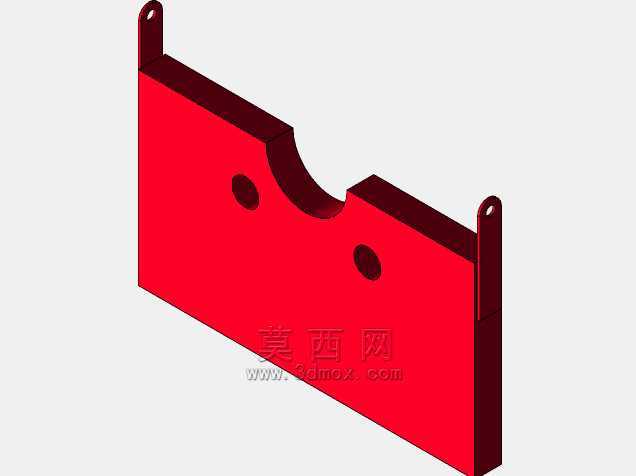

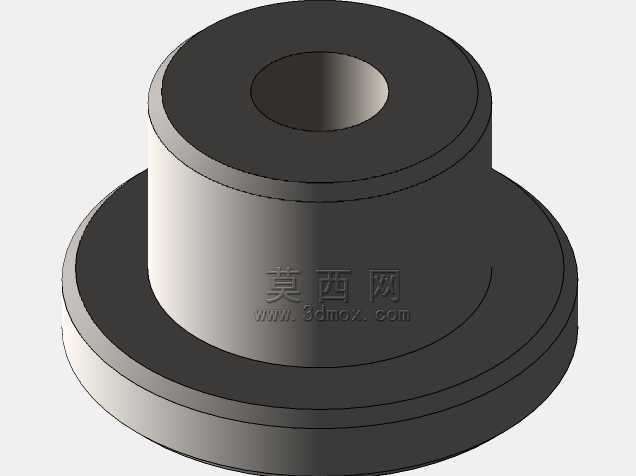

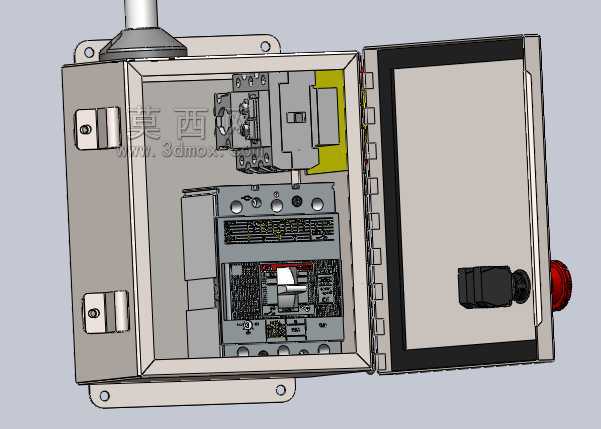

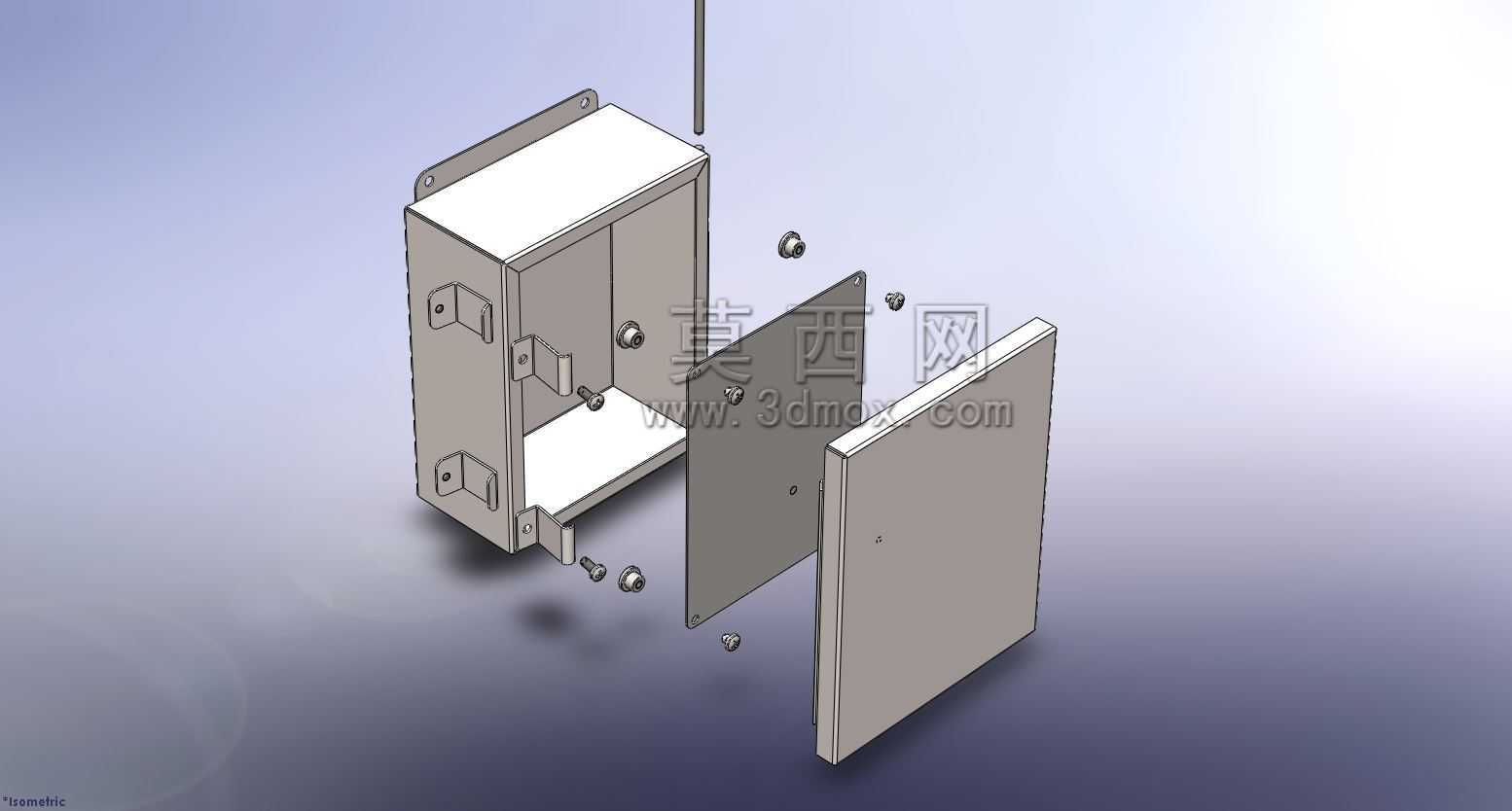

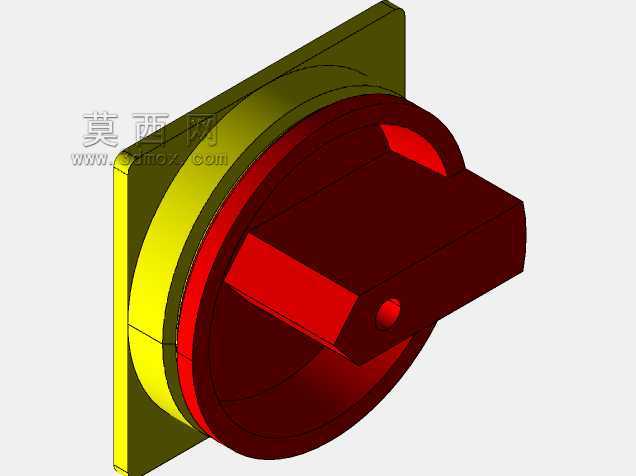

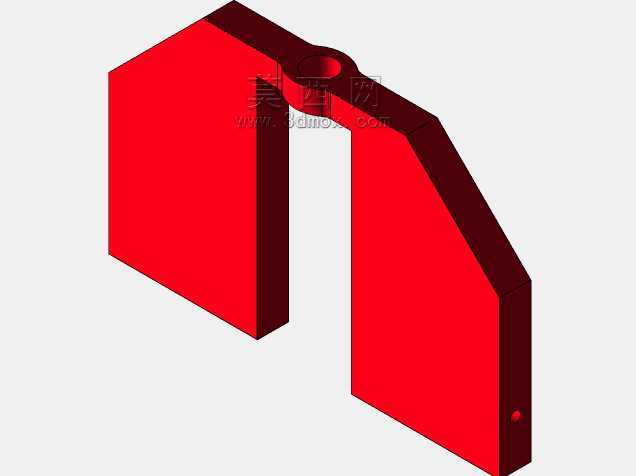

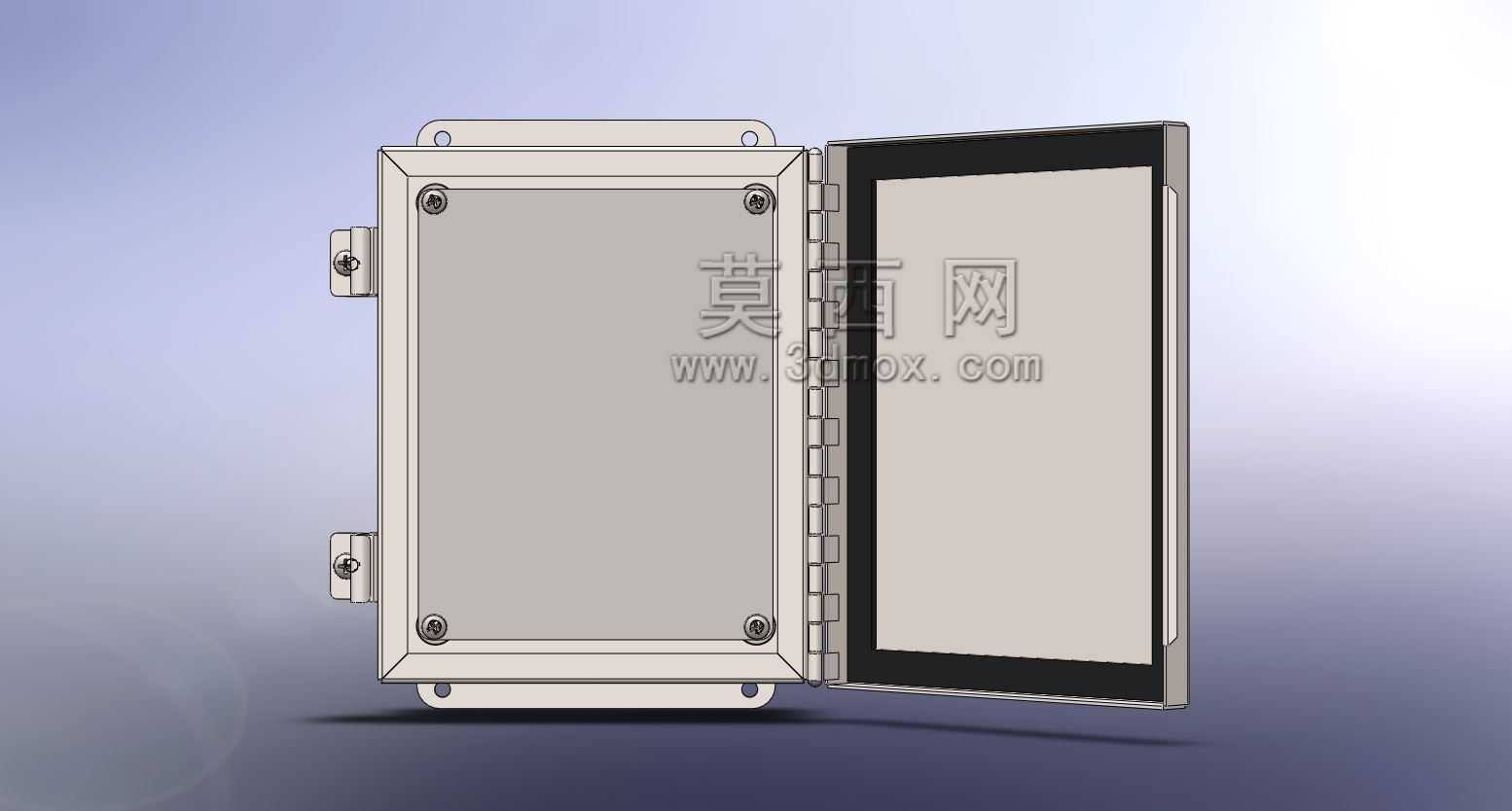

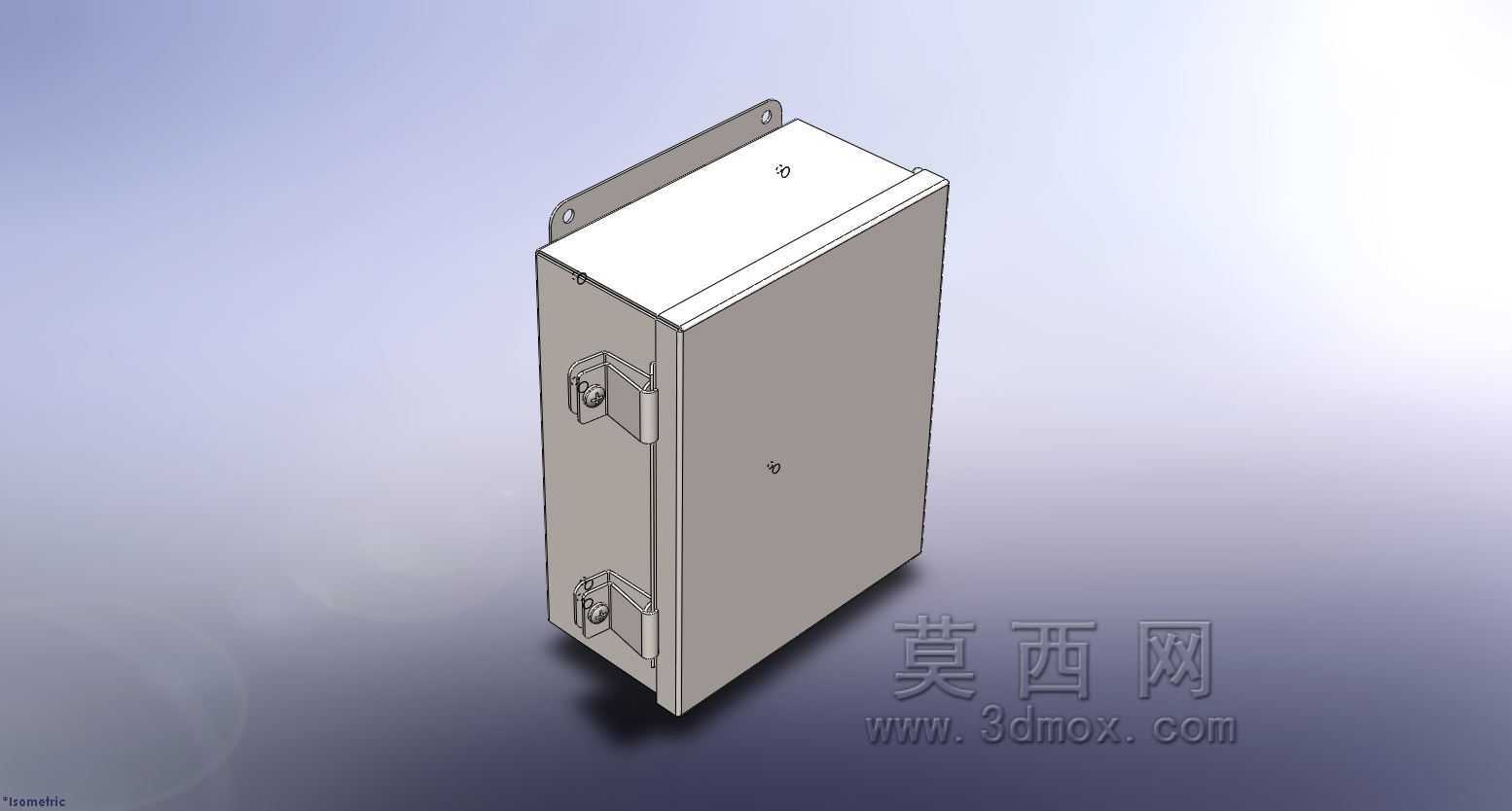

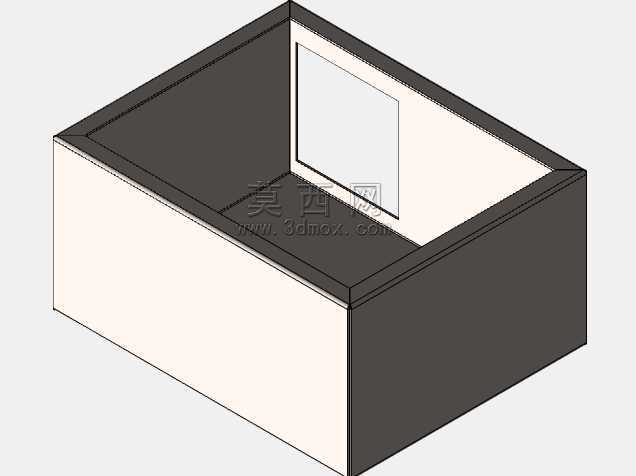

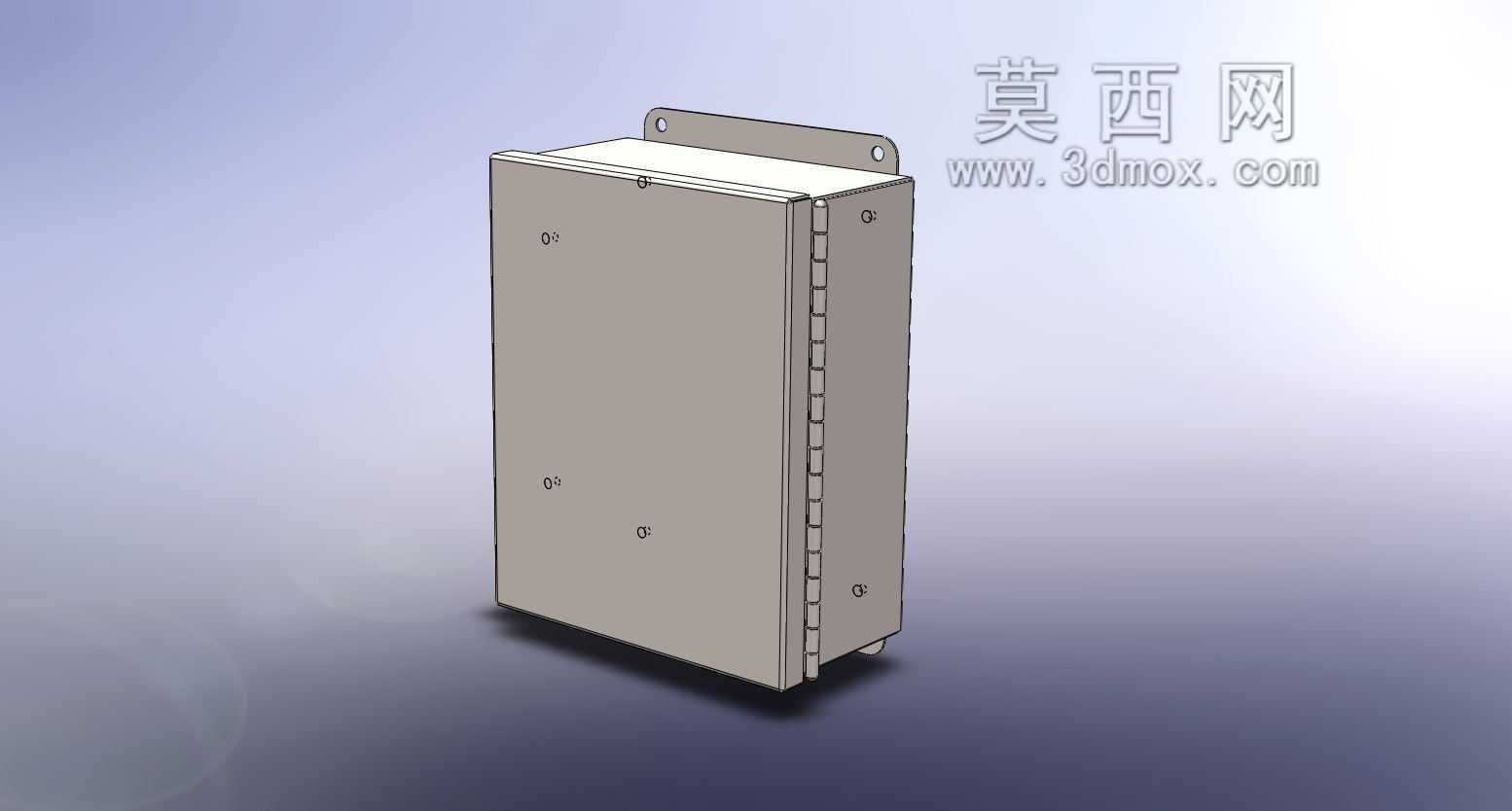

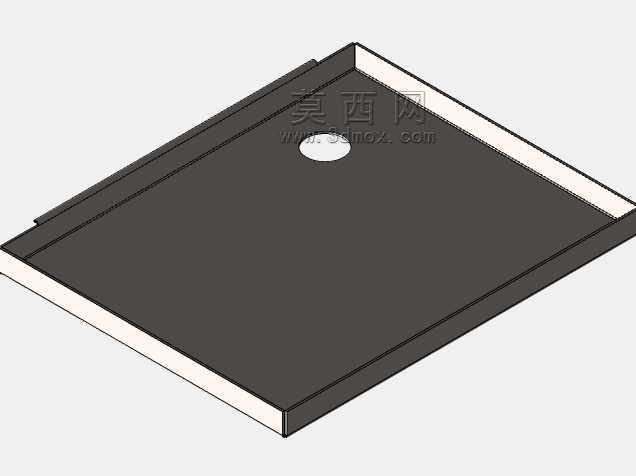

　　保证卷制精度，两端的红色支座为铸铁材质，承担辊轴工作时的径向载荷，内部设置铜套衬套，减少辊轴转动时的磨损，延长核心部件使用寿命。设备侧方集成独立电控箱，箱体采用冷轧钢板折弯焊接成型，防护等级达到IP54，可适配车间多尘、少量溅液的工作环境，电控箱面板设置电源开关、急停按钮、运行状态指示灯，主回路配置断路器实现过载、短路保护，控制回路接入继电器实现辊轴正反转、点动、连续运行的逻辑控制，操作人员可通过面板按钮控制辊轴转向，配合上辊下压量调整完成板材的预弯、卷圆、卸料全流程作业。电控箱顶部安装红黄绿三色警示灯，红色对应设备故障、急停状态，黄色对应设备待机、调整状态，绿色对应设备正常运行状态，车间现场人员可远距离快速识别设备运行状态，

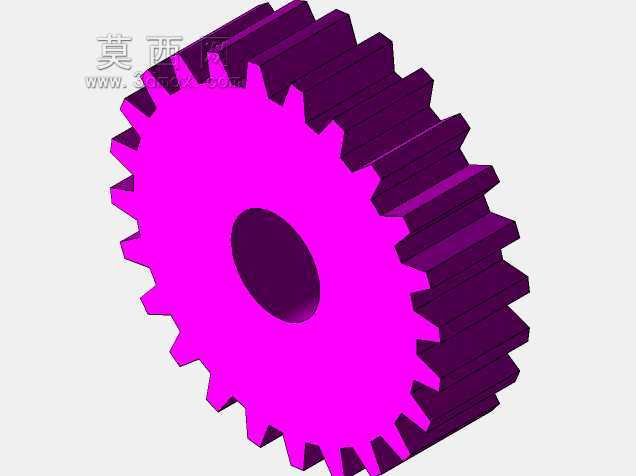

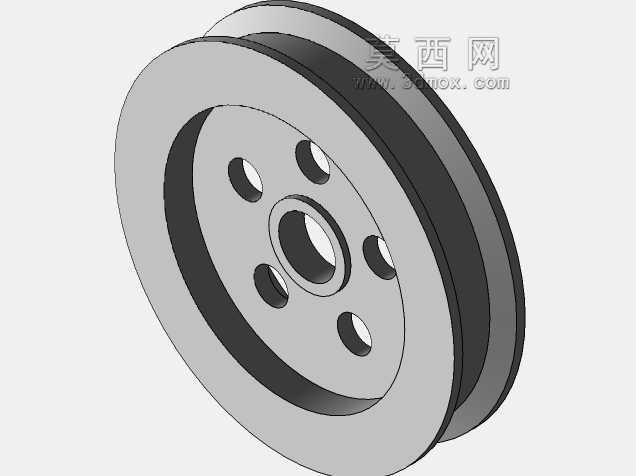

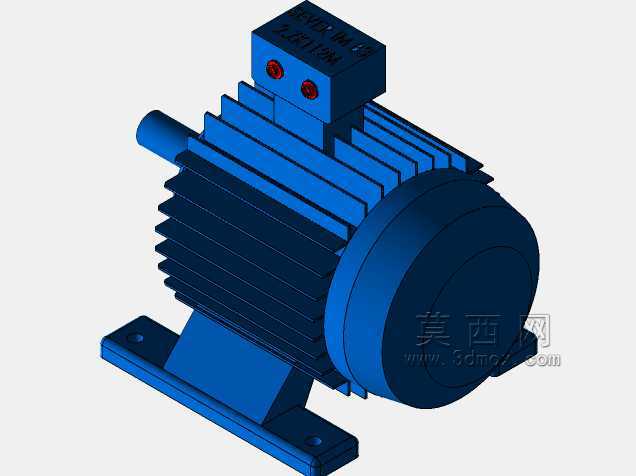

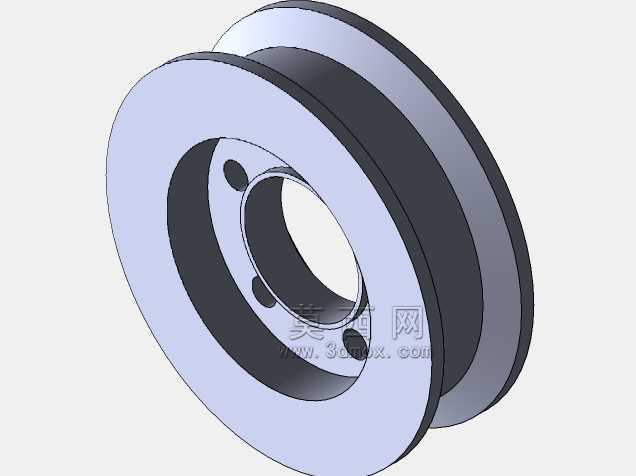

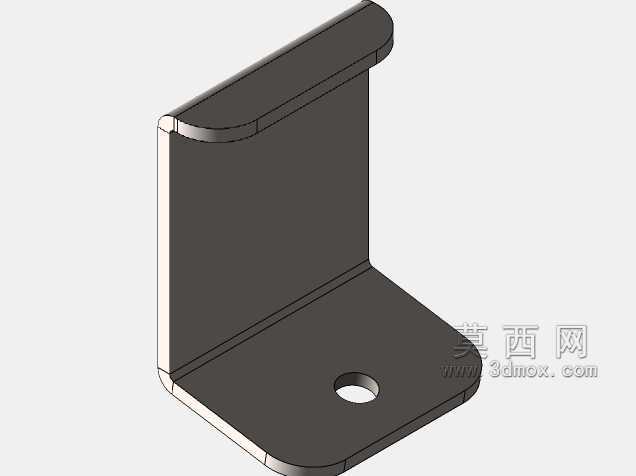

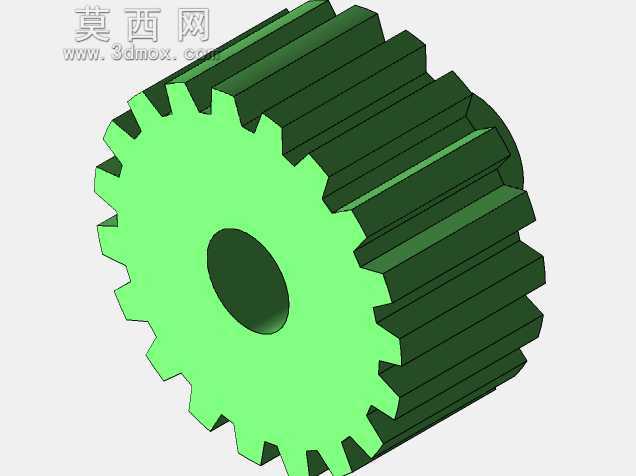

　　避免误操作引发的安全事故，警示灯采用折叠安装座，可根据车间安装位置调整照射角度，避免被周边设备遮挡。两根下辊为主动辊，通过链传动结构连接驱动电机，电机安装在机架内部腔体，减少设备外部突出结构，避免车间人员走动时磕碰，传动链条设置张紧调节结构，长期使用出现链条松弛时可快速调整张紧度，避免传动打滑影响卷制进给速度。设备的电气布线全部沿机架内部线槽敷设，外部无裸露线缆，所有线缆接头做绝缘防护处理，避免车间金属碎屑掉落引发线路短路，电控箱与机架之间的连接线缆采用波纹管防护，耐弯折、防油污，适配设备长期运行的线缆晃动场景。从安装边界来看，设备整体长度适配1.5米幅宽以内的板材加工需求，宽度方向预留电控箱安装空间后，整体占地不超过3平方米，

　　车间布置时仅需在设备前后预留1米左右的操作空间即可完成上下料作业，不需要额外的大型吊装设备配合安装，设备到位后调整水平、接入三相电源即可投入使用，安装调试周期短。设计过程中重点考虑了小型加工车间的使用痛点，摒弃了大型卷板设备的液压调节结构，采用手动调节降低设备制造成本与维护难度，同时将电控组件、安全警示组件全部集成在设备本体上，不需要额外配置独立电控柜，减少车间占地，辊轴表面做淬火处理，硬度达到HRC45-50，长期卷制板材不会出现表面凹陷、划伤，保证卷制工件的表面质量，辊轴两端的轴承座采用密封结构，避免金属碎屑、粉尘进入轴承内部，延长轴承更换周期。实际作业时，操作人员先根据待卷制板材的厚度调整上辊初始间隙，点动控制辊轴转动将板材送入辊间，逐步调整上辊下压量，多次往复卷制即可达到所需的卷圆直径，卷制完成后扳动上辊一端的卸料结构即可抬起上辊，取出卷制成型的筒类工件，整个操作流程不需要额外辅助工具，单人即可完成全部作业，适合小批量多品种的钣金加工场景。
