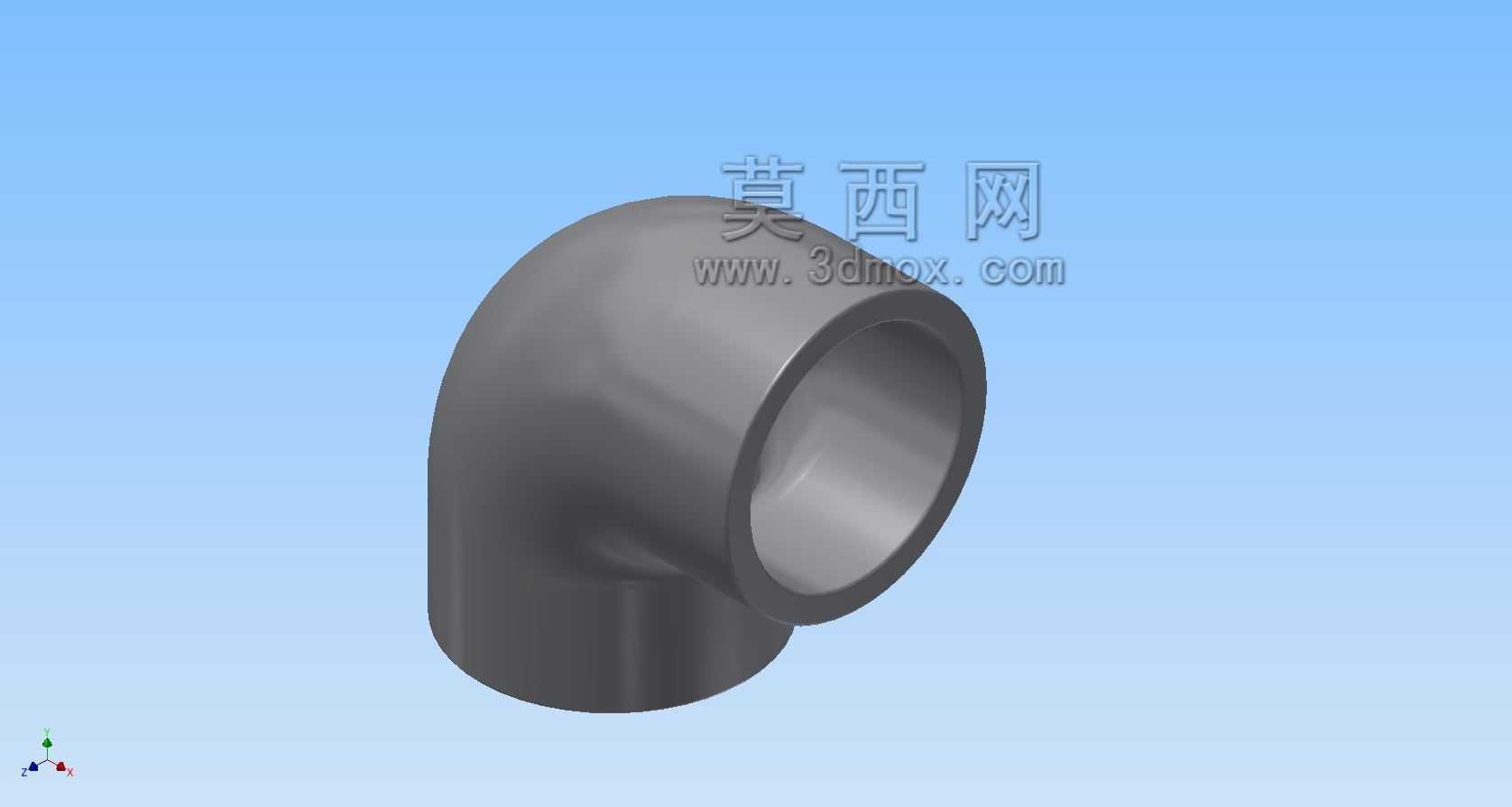

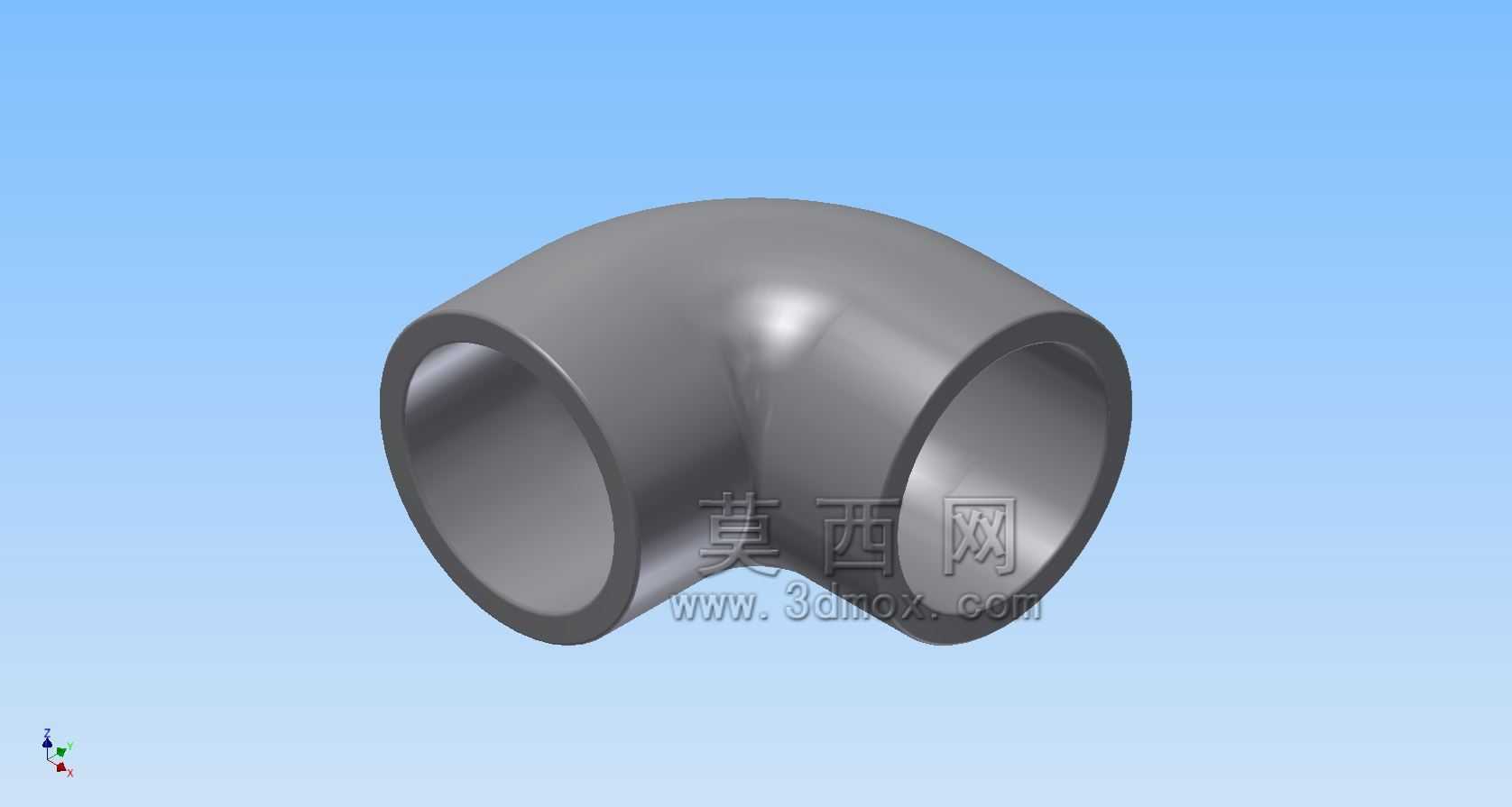

一英寸90度聚氯乙烯给排水弯头

　　在民用建筑给排水、家装水路改造、小型工业流体输送、农用灌溉管路布设等场景中，90度弯头是改变管路走向最常用的连接件之一，这款一英寸规格的PVC弯头，适配公称通径25mm的PVC管路系统，是低压常温流体输送场景里的基础管路配件。从实际工程使用的角度看，这类弯头的核心作用是在不改变管路通径的前提下，让管路完成直角转向，避免管路硬弯折造成的通径缩窄、流体阻力陡增甚至管路开裂问题，相比金属弯头，PVC材质的弯头自重更轻，内壁光滑度更高，输送清水类介质时的沿程阻力更小，同时具备不错的耐弱酸弱碱腐蚀能力，在民用给排水、园林灌溉、小型化工低压输送场景里的使用寿命表现稳定。

　　设计这款弯头的时候，首先要考虑的是两端承口的尺寸公差，承口内径要匹配对应规格PVC管材的外径公差带，预留合适的粘接间隙，间隙过大会造成粘接剂填充不均，承压时容易出现渗漏，间隙过小则会导致管材无法完全插入承口，安装深度不足会大幅降低接头的抗拉拔能力。弯头的转弯圆弧段是设计的核心区域，转弯处的曲率半径不能过小，否则流体经过时会形成明显的涡流区，不仅会提升管路的整体压损，长期输送带微小杂质的流体时，杂质还容易在涡流区沉积，逐步堵塞管路；同时转弯处的壁厚要做均匀过渡，不能出现局部壁厚过薄的问题，因为管路承压时，转弯位置的应力集中系数远高于直管段，壁厚不均会导致承压薄弱点在长期水锤作用下出现开裂泄漏。

　　从外形与安装边界来看，这款弯头两端的承口端面保持平行垂直的90度夹角，安装时不需要额外调整角度，只要将管材涂抹专用PVC粘接剂后插入承口到底，静置待粘接剂固化即可完成连接，整体外形没有突出的结构，安装后在墙面、管沟内布设时不会额外占用过多空间，适合狭小空间内的管路转向布设。实际选型使用时，要注意这款弯头的适用介质温度范围，常规PVC材质的适用温度在0到60摄氏度之间，不能用于高温流体输送，也不适合在长期暴晒的室外裸露环境使用，紫外线长期照射会加速PVC材质老化，降低管件的力学性能，如果是室外布设需要在管件外部做避光防护处理。另外在管路安装完成后做水压试验时，要严格按照对应压力等级的试验标准升压，不能超压测试，避免管件承受超出设计阈值的压力造成破损。

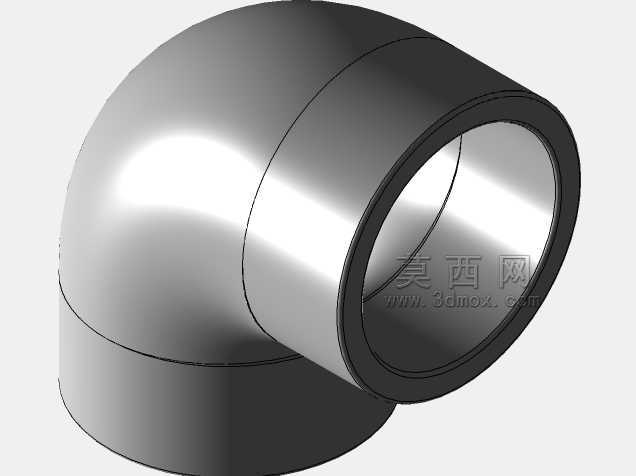

　　从建模的角度还原这类管件时，要重点保证承口的配合尺寸精度，还有转弯段的壁厚均匀性，建模时可以先绘制弯头的中心轨迹线，再通过扫掠命令生成基础的流道实体，之后向外偏移对应壁厚生成弯头的主体结构，最后在两端承口位置做出粘接定位的止口结构，还要注意承口端部做微小的倒角处理，方便安装时管材顺利插入，避免安装时刮掉粘接剂影响密封效果。这类基础管件的建模看似简单，但尺寸公差的把控直接影响后续实际生产出的产品能不能和标准管材适配，很多新手建模时容易忽略承口的公差预留，还有转弯段的曲率合理性，建出来的模型要么安装适配性差，要么流体阻力不符合工程使用要求，只有结合实际安装场景和流体输送的需求调整结构细节，才能做出符合工程实际使用要求的管件模型。
