剪式手摇拨动式车载起重支撑结构

　　日常汽修场景里，车辆底盘检修、轮胎更换作业中，这类剪式手摇起重结构是普及率极高的手动支撑设备，和液压类顶升设备相比，它没有密封油路、液压阀组这类易损部件，整体结构完全靠机械铰接受力，存放时可以完全收合到极薄的状态，塞在车辆后备箱备胎槽的缝隙里不会占用过多储物空间，哪怕长期闲置也不会出现漏油失压的问题，可靠性更适配随车应急的使用需求。

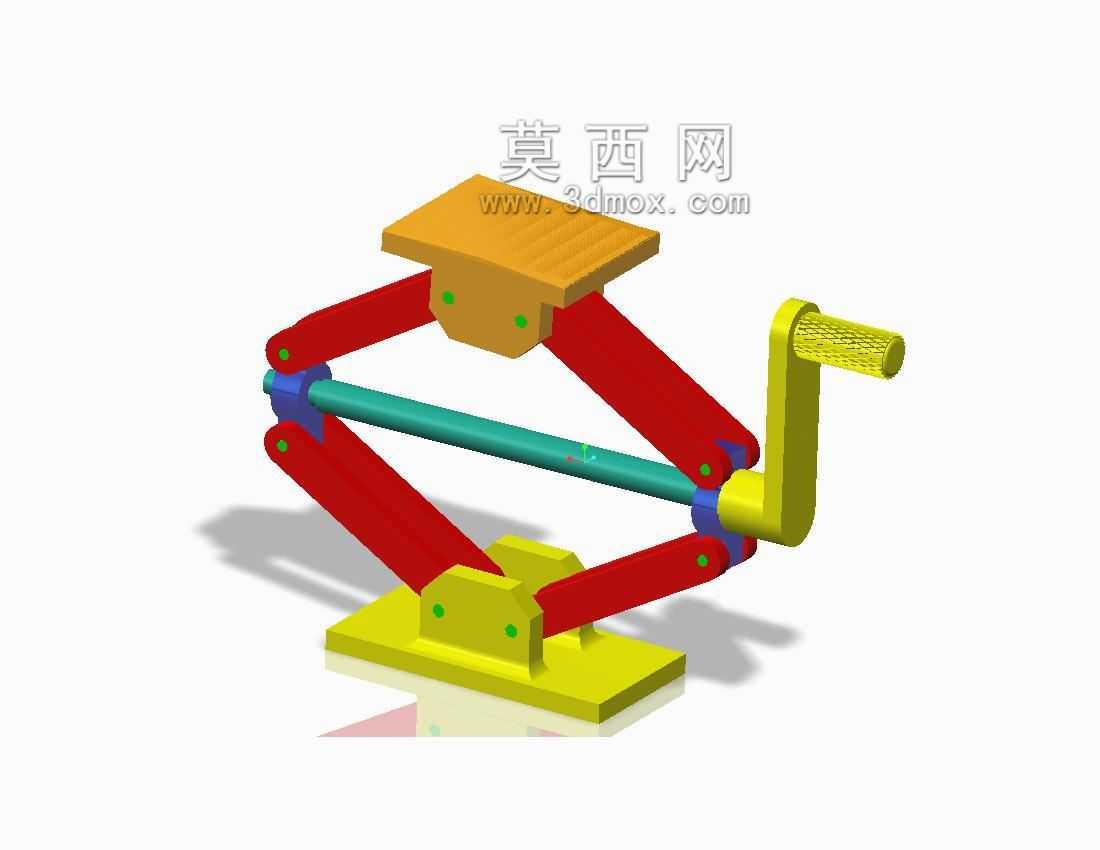

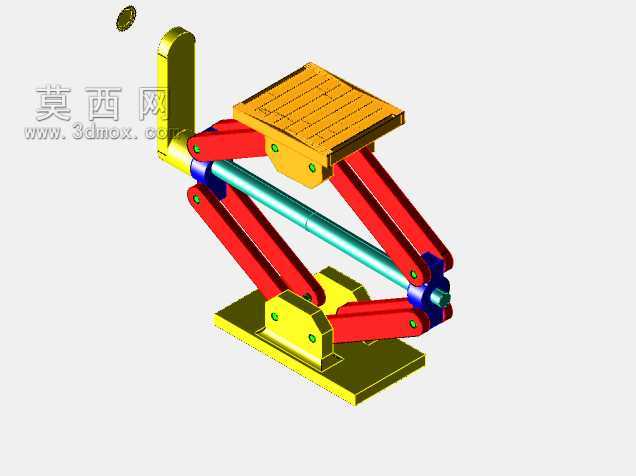

　　从结构受力逻辑来看，这套剪式支撑结构的核心是两组对称布置的交叉剪臂，上下两端分别铰接顶部承托台和底部支撑底座，中间穿装一根带正反梯形螺纹的传动丝杆，丝杆一端延伸出结构外接手摇曲柄。转动曲柄时，正反螺纹会同步带动两侧剪臂的铰接支座沿丝杆轴向相向或反向移动，以此改变剪臂的交叉夹角，实现顶部承托台的升降动作，整个传动过程没有复杂的减速机构，传动效率直接由螺纹副的加工精度决定，梯形螺纹的自锁特性可以保证在顶升到位后，哪怕撤去手摇的作用力，结构也不会自行回落，能持续提供稳定的支撑力，不需要额外加装锁止销或者止退结构。

　　设计这套结构的时候，首先要明确的是车载使用的边界条件：常规家用轿车的整备质量大多在1.2吨到1.8吨区间，单轮位置的顶升受力不会超过1吨，因此剪臂的截面尺寸不需要做的过于厚重，采用冲压成型的钢板臂即可满足抗弯强度要求，同时能控制整体重量，普通人单手就能拎取移动。顶部承托台的表面做了防滑的凸起纹理，接触车辆底盘顶升支点的时候可以增大摩擦力，避免顶升过程中出现滑脱偏移；底部底座做了加宽的平面设计，在平整的铺装路面上可以分散对地压强，不会因为局部压力过大陷入松软地面，当然如果是在非铺装的泥土地面使用，还是需要额外垫入硬质木板扩大支撑面积，这点是结构使用时的常规注意事项。

　　安装尺寸边界上，这套结构完全收合时的整体高度可以控制在100毫米以内，能够轻松伸入大部分家用轿车底盘下方的顶升间隙，不需要额外垫高就能对准底盘的加强筋支点；最大顶升高度可以达到350毫米到400毫米，足够把轮胎抬离地面100毫米以上，满足换胎、刹车片检修这类常规作业的空间需求。传动丝杆的直径根据额定载荷匹配，常规1吨级的配置下，丝杆直径选18毫米到22毫米即可，螺纹导程控制在6毫米到8毫米，既不会因为导程过大导致手摇操作力过高，也不会因为导程过小让升降行程的操作圈数过多，影响作业效率。手摇曲柄的长度做了适配普通人操作力的设计，力臂长度在150毫米左右，转动时的操作力可以控制在150牛以内，成年男性不需要借助加力杆就能轻松完成顶升动作，曲柄的握持端做了滚花防滑处理，手上沾有油污的时候也不容易打滑。

　　结构的铰接点全部采用销轴加衬套的设计，衬套选用自润滑的铜基或者工程塑料材质，长期使用不需要频繁加注润滑脂，也不会因为锈蚀导致铰接卡滞。所有剪臂的铰接孔位都做了同轴度公差控制，保证升降过程中两侧剪臂同步动作，不会出现偏卡、顶部承托台倾斜的问题。和常见的立式螺旋千斤顶相比，这种剪式结构的顶升过程中，顶部承托台始终保持水平状态，不会随丝杆转动出现偏转，和车辆底盘支点的接触位置全程保持稳定，不会因为顶升过程中的位置偏移刮伤底盘装甲或者底盘金属件。

　　在实际使用场景里，除了随车应急换胎之外，这类结构也常被用在小型设备的安装调平、轻型构件的临时支撑场景，因为整体结构没有突出的管路或者外置部件，在狭小空间里也能灵活布置。设计建模的时候，需要重点校核剪臂在最大展开角度时的抗弯强度，以及丝杆螺纹副的接触应力，避免在额定载荷下出现塑性变形；同时要预留足够的安全系数，通常这类手动起重结构的安全系数要达到2倍以上，哪怕出现短时过载也不会发生结构断裂的危险。另外，结构的所有棱角位置都做了倒钝处理，搬运和操作过程中不会划伤手部，细节设计完全适配手动操作的使用场景。
