手动螺旋起重顶升设备三维结构

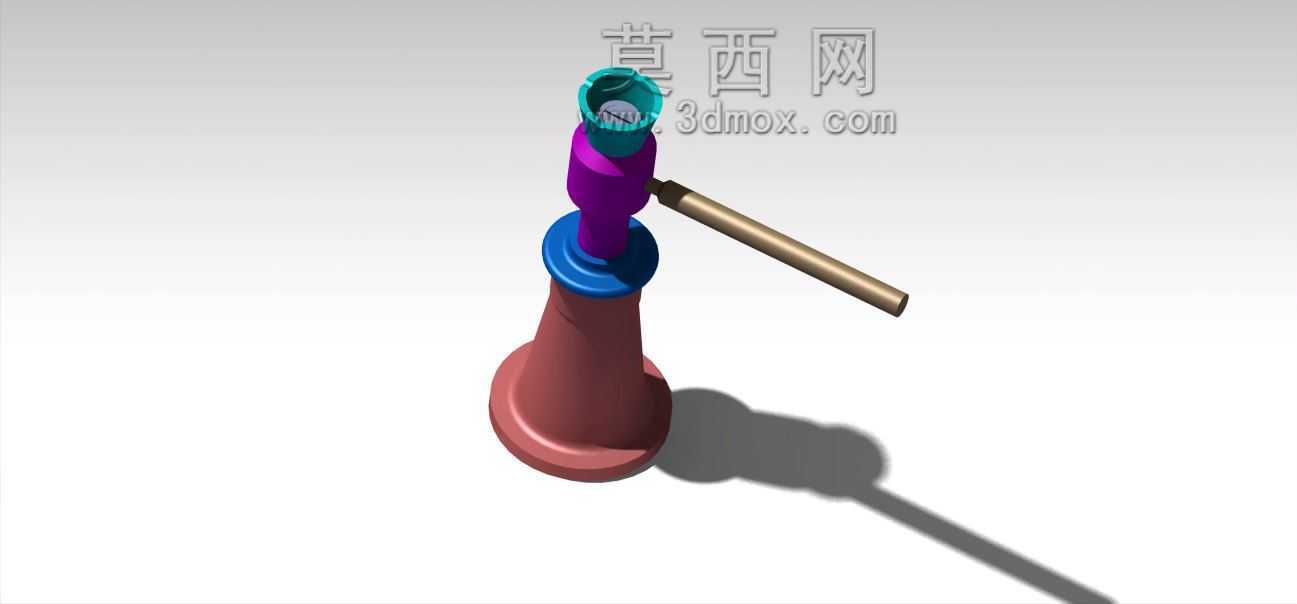

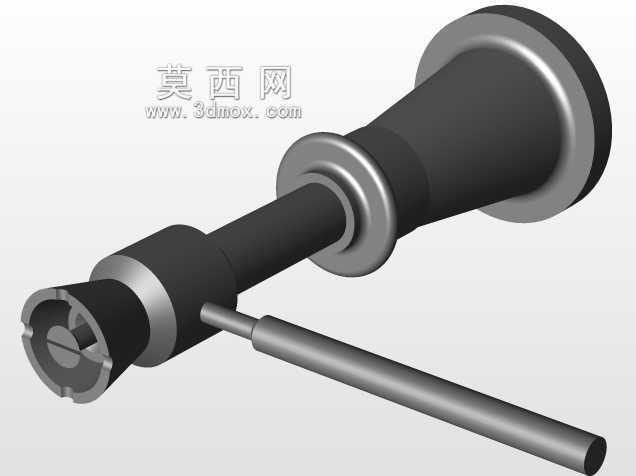

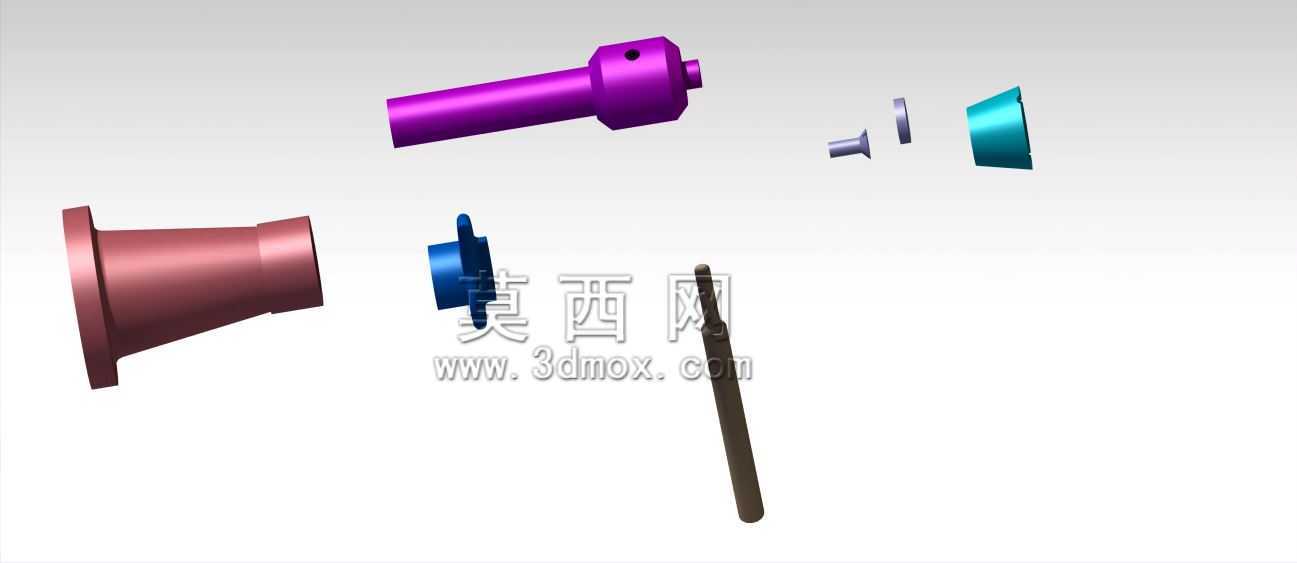

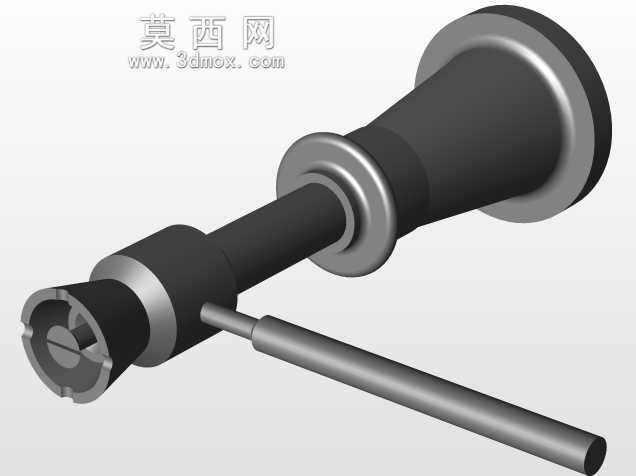

　　在设备检修、小型构件安装、车辆应急维保这类需要小行程重载顶升的作业场景里，螺旋式顶升设备的应用占比一直不低，和液压类顶升设备比，它不存在密封件老化泄漏、长期承重卸压的问题，只要螺纹副强度足够，就能在顶升到位后长时间保持支撑状态，不需要额外的机械锁止结构做冗余防护，这也是很多固定工位重载支撑场景优先选这类结构的核心原因。这个模型还原的是经典手动螺旋顶升设备的完整装配结构，从底座到顶帽的所有配合部件都做了等比例还原，能清晰看到每一处的配合关系。底座采用下大上小的锥台结构，底部做了平整的支撑端面，接触面积足够分散承重时的地面压强，不管是在硬化水泥地面还是车间钢制工位平台上放置，都不会因为局部压强过大出现下陷或者侧滑，

　　锥台向上收窄的结构既可以降低整体重心，提升承重时的稳定性，也能减少不必要的材料用量，控制整体自重，方便单人转移搬运。核心的传动部分采用梯形螺纹副设计，这种螺纹的牙型角小，传动效率虽然不如矩形螺纹，但牙根强度更高，承重时的螺纹牙受力更均匀，而且具备良好的自锁性能，当摇臂停止施力时，螺纹副不会因为顶部承重出现反向回转下滑，不需要额外加装止退机构就能保证作业安全，这也是手动顶升设备最核心的安全设计点。螺纹副外侧的导向套和底座做过盈配合装配，内孔和升降螺杆的配合间隙控制在合理范围，既能保证螺杆升降时的同轴度，避免出现偏载卡滞，也能承受螺杆承受偏载时产生的径向力，防止螺纹副因为径向受力出现异常磨损。摇臂采用插装式结构，和螺杆顶部的驱动套配合，

　　作业时将摇臂插入驱动孔，通过人力转动摇臂带动螺杆旋转，把回转运动转化为螺杆的直线升降运动，摇臂的长度经过力学核算，单人施加正常臂力就能驱动额定承重范围内的顶升作业，不需要额外加接延长杆，非作业状态下摇臂可以取下，减少设备的存放占用空间，也避免搬运过程中摇臂突出造成磕碰。顶部的顶帽采用内凹弧面设计，和被顶升物件的接触位置可以形成一定的限位作用，避免顶升过程中构件出现滑移，顶帽和螺杆顶端采用转动配合，顶升过程中顶帽可以随被顶升构件的接触面做微小角度调整，保证接触面受力均匀，不会因为接触面倾斜出现局部应力集中，压损被顶升构件的表面。从安装边界来看，这类设备的最小收纳高度适配大多数常规作业的底部间隙，不需要额外垫高就能伸入待顶升构件的底部，

　　最大顶升行程覆盖日常小型设备维保、构件安装的顶升高度需求，不需要多台叠加使用就能完成常规作业。整个结构没有复杂的液压、电控元件，所有部件都是纯机械结构，日常维护只需要定期给螺纹副加注润滑脂，减少螺纹磨损，就能保证长期稳定使用，在野外无电源、环境复杂的作业场景下，这种纯机械结构的可靠性远高于依赖密封件和液压油的同类顶升设备。建模过程中所有配合面的公差都按照常规机械加工的精度要求做了预留，螺纹副的配合间隙、导向套和螺杆的滑动间隙、摇臂和驱动孔的插装间隙都符合实际加工装配的工艺要求，不管是做结构原理演示，还是做同类产品的改型设计参考，都能直接提取各部件的尺寸参数做校核，不需要重新测绘基础结构。
