法兰连接手动明杆截止阀结构设计

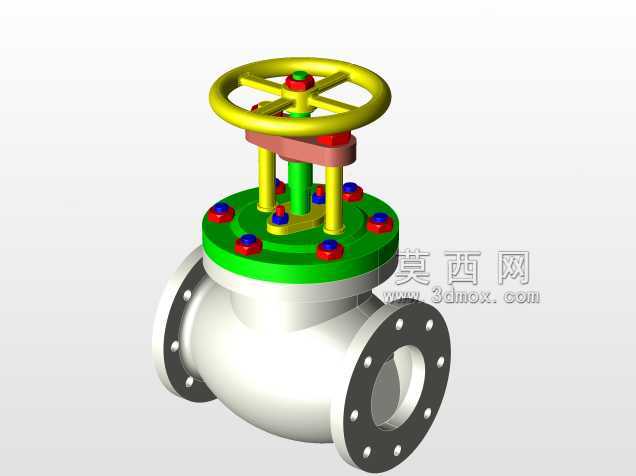

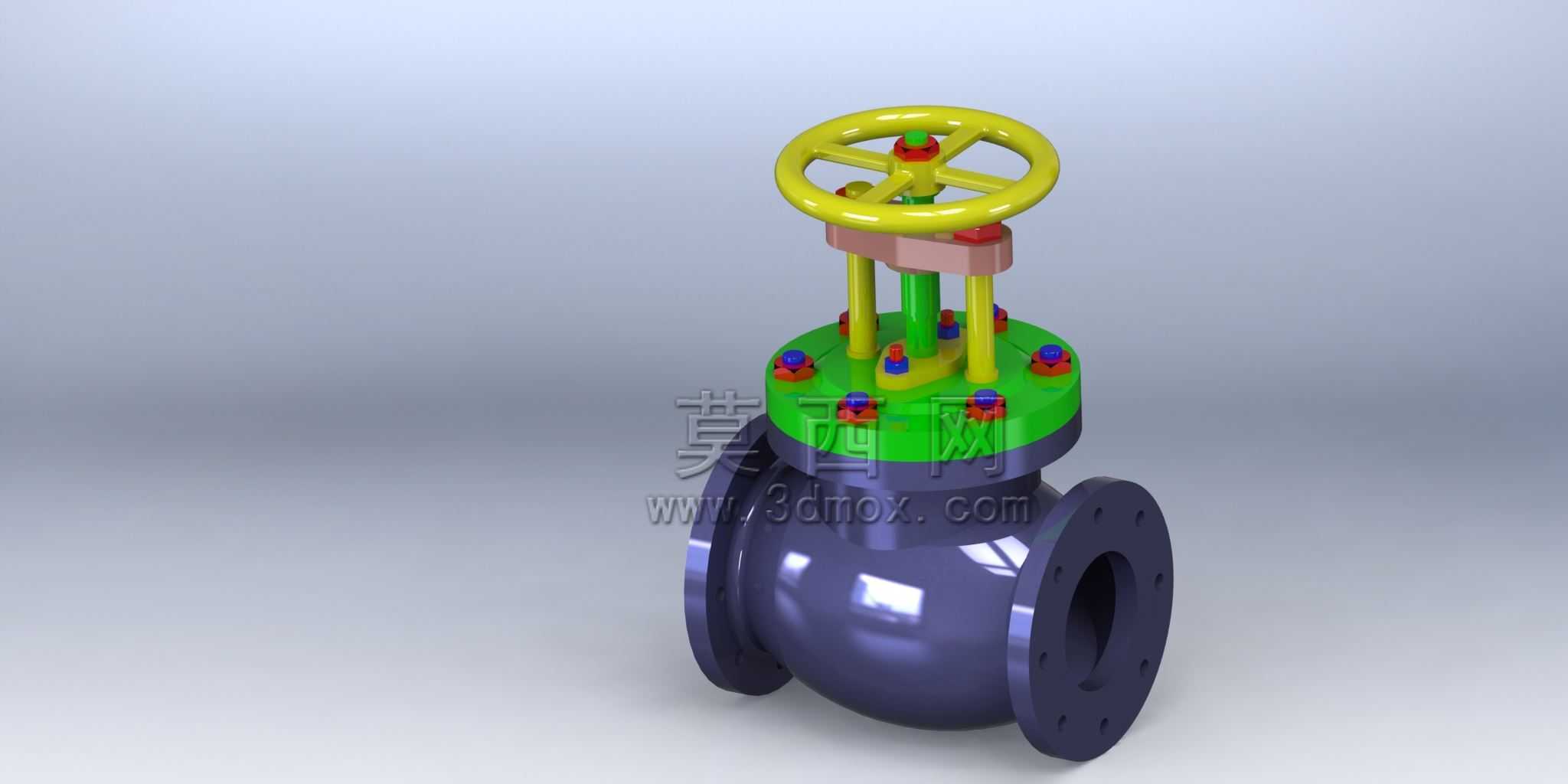

　　在石油炼化、化工生产、市政供水管网、热力输送系统等工业场景中，管路介质的通断控制是保障系统稳定运行的核心环节，截止阀作为截断类阀门的典型品类，凭借密封可靠、调节精度可控、启闭行程适中的特性，在中低压管路系统中有着极高的应用占比。这款手动法兰式截止阀的整体结构采用直通式流道布局，阀体为下进上出的经典腔体结构，两端带标准法兰连接端，法兰端面均布螺栓通孔，可直接与同压力等级的管路法兰通过螺栓组紧固连接，安装时需注意介质流向与阀体标识方向一致，避免反向安装导致密封面受冲蚀加剧、启闭力矩异常增大的问题。从结构设计逻辑来看，该阀采用明杆升降式结构，阀杆与手轮通过梯形螺纹传动，手轮旋转时带动阀杆做轴向升降运动，

　　阀杆下端连接的阀瓣随之垂直压合或脱离阀座密封面，这种结构的优势在于阀杆的升降行程可直接通过外露杆段的长度直观判断阀门开度，同时阀杆螺纹部分位于介质腔体外部，不会直接接触管路内的输送介质，能有效避免介质中的杂质、腐蚀性组分对传动螺纹的磨损与腐蚀，大幅延长传动部件的维护周期。手轮采用轮辐式圆形结构，轮缘做圆弧过渡处理，操作时握持受力均匀，手轮与阀杆顶端通过锁紧螺母固定，防止操作过程中手轮松脱。阀盖与阀体的连接部位设置多组均布的紧固螺栓，配合密封垫片实现中腔密封，阀盖中部设置填料函结构，通过填料压盖压紧柔性填料实现阀杆与阀盖之间的动密封，防止介质沿阀杆间隙外漏，填料压盖采用对称螺栓压紧结构，可在阀门运行过程中在线调整填料压紧力，

　　无需拆解阀门即可处理轻微的外漏问题。从安装边界尺寸来看，该阀的结构长度、法兰连接尺寸、法兰密封面形式均匹配通用工业管路的设计规范，阀体底部无额外突出结构，可直接安装在水平管路上，阀杆垂直向上布置，手轮操作空间预留满足单人手动操作的空间要求，无需额外加装操作支架。在功能特性层面，这款截止阀的密封面采用锥面贴合结构，相比平面密封结构，相同密封力下锥面的密封比压更高，密封可靠性更强，同时阀瓣在启闭过程中沿阀杆轴线做垂直运动，与阀座密封面之间无相对滑动摩擦，密封面的磨损量更小，使用寿命更长。需要注意的是，这类手动截止阀主要用于管路介质的截断操作，虽然可在小开度范围内做短时的流量调节，但不建议长期处于节流工况使用，

　　否则高速流动的介质会持续冲蚀密封面，导致密封失效。在实际选型应用中，该结构的截止阀适配清水、油品、低压蒸汽等无强腐蚀性的洁净介质，若用于含固体颗粒的介质场景，需在阀前加装过滤装置，避免颗粒杂质卡滞在密封面之间造成密封损伤。建模过程中对各部件的配合间隙做了符合工程实际的还原，比如阀杆与填料函的间隙、阀瓣与阀座的配合公差、手轮与阀杆的传动螺纹配合等，均参考了通用阀门的设计标准，可直接用于阀门结构原理演示、管路系统装配模拟、检修操作培训等场景，也可作为同类型阀门改型设计的基础结构参考，帮助设计人员快速完成不同压力等级、不同通径规格截止阀的结构衍生设计，减少重复建模的工作量。
