法兰连接式三通流量调节控制阀结构

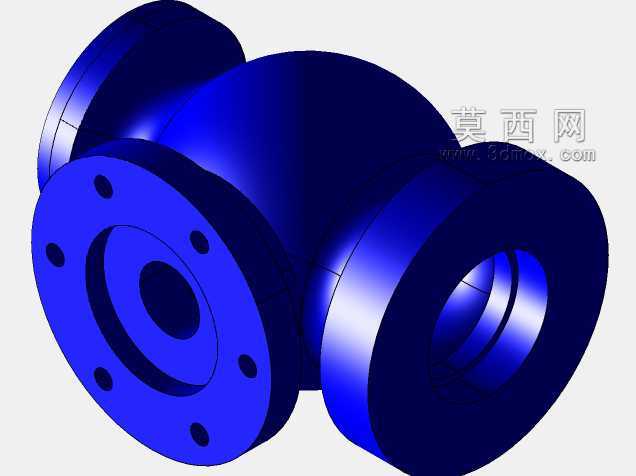

　　这款三通结构的流量调节元件，主要应用在工业流体输送管路系统中，承担介质流量分配、节流调节、流向切换的核心作用，常见于化工循环水系统、暖通空调管路、液压动力单元、市政给排水支线这类需要精准管控介质通断与流量大小的场景。从结构设计来看，三个连接端全部采用凸面法兰对接形式，法兰端面均匀分布螺栓过孔，安装时可通过匹配压力等级的螺栓副实现与管路法兰的刚性连接，密封面可适配非金属垫片或金属缠绕垫片，能满足不同压力等级、不同介质属性的管路密封要求，避免运行过程中出现介质渗漏问题。阀体整体采用铸造流道平滑过渡设计，内部腔室没有突兀的直角转折结构，能最大程度降低介质流经阀体时的局部阻力损失，减少湍流、气蚀现象的发生概率，延长阀体本身的使用寿命，

　　同时降低管路系统的动力损耗。三个接口的通径保持一致，可适配同管径的管路对接需求，其中两个接口处于同一水平轴线，第三个接口垂直于水平轴线布置，这种结构既可以实现水平管路的直通流量调节，也可以完成垂直支路的流量分流，在需要做管路支路流量配比的场景下，无需额外加装三通接头与独立调节阀，能有效减少管路连接节点，降低系统泄漏点数量。设计过程中重点考量了安装边界的适配性，阀体外部轮廓没有超出法兰外径的突出结构，安装时不需要为阀体预留额外的侧向操作空间，在管路排布紧凑的阀组间、设备夹层内也能顺利完成安装对接。法兰螺栓孔的位置度公差严格控制在机械设计标准要求范围内，现场安装时无需额外修配即可与标准管路法兰精准对位，降低现场安装的调整工作量。

　　阀体的壁厚按照对应公称压力的强度要求做了冗余设计，即使在管路出现短时压力波动、水锤冲击的工况下，也能保证结构强度满足使用要求，不会出现阀体开裂、变形的问题。内部节流元件的运动行程与阀体流道做了匹配设计，调节过程中流量变化线性度较好，操作人员可以通过执行端的开度指示，精准调整管路内的介质流量，满足不同工况下的流量管控需求。从实际使用角度出发，这种法兰连接的三通流量阀，相比螺纹连接的同规格阀门，连接强度更高、密封可靠性更好，适合在中大管径、中高压力的流体管路中使用，日常维护时只需拆卸法兰连接螺栓即可将阀体从管路中拆下，无需切割或改动周边管路结构，检修更换的效率更高。建模过程中对法兰密封面、螺栓过孔、内部流道的尺寸做了精准还原，

　　所有配合面的尺寸公差都符合机械设计手册的相关要求，可直接用于管路系统的排布设计、阀组的装配干涉校验，也能作为同类阀门产品改型设计的结构参考，帮助设计人员快速完成阀组布局、安装空间校核、管路应力分析等前期设计工作，减少重复建模的工作量，提升整体设计效率。
