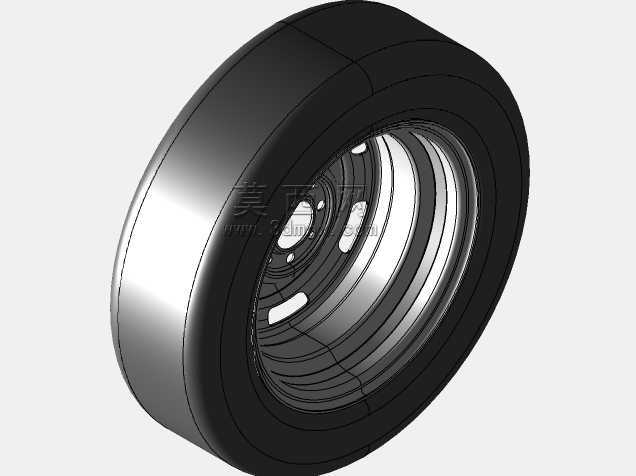

BA32108-13型车辆行走轮结构设计

　　在非道路小型作业车辆、轻型农用运输设备的行走系统设计中，行走轮作为直接承接车身载荷、传递动力与制动力的核心部件，其结构合理性直接决定整机的行驶平顺性、负载能力与复杂路况通过性，本次呈现的BA32108-13型行走轮结构，正是针对轻型作业车辆低速重载、非铺装路面行驶的工况需求完成的结构设计。从实际应用场景来看，该行走轮适配额定载荷1.2-1.8t的轻型作业底盘，可用于小型农用拖车、厂区短途转运电瓶车、园林作业机具的行走端，也可作为小型工程机械辅助支撑轮使用，适配行驶速度不超过40km/h的作业场景，能够覆盖砂石路面、泥泞田埂、硬化厂区路面等多种常见非道路行驶路况。

　　从功能特性层面拆解，该行走轮采用橡胶轮胎与金属轮毂组合的分体式结构，轮胎部分选用斜交线橡胶胎体，胎面设置连续块状防滑花纹，花纹深度达到12mm，能够在松软路面提供足够的抓地力，避免泥泞路况下出现打滑空转；胎侧设计有3层帘线补强结构，可承受非铺装路面碎石、硬物的刮蹭冲击，降低胎侧鼓包、刺破的故障概率。轮毂部分采用钢制冲压焊接结构，轮辐上开设3个对称分布的减重安装孔，既能够降低轮体自身转动惯量，减少行走过程中的动力损耗，也可作为安装对位的参照孔位，提升装配效率；轮辋部分采用对开式锁圈固定结构，轮胎拆装时无需专用大型压胎设备，野外作业场景下可快速完成轮胎更换修补，适配户外作业的维保需求。

　　设计思路上，该轮体结构优先保障载荷传递的可靠性，轮辐与轮辋的连接位置采用满焊焊接工艺，焊缝高度不小于5mm，避免长期交变载荷下出现焊缝开裂；轮毂中心的安装止口采用公差带H7/k6的过渡配合设计，与车桥轴头配合时能够保证同轴度，控制轮体径向跳动量不超过1.2mm，减少行驶过程中的轮体摆振，降低轴承的额外磨损。轮体的安装边界经过精准校核，中心安装孔直径适配对应车型的轴头尺寸，螺栓孔分布圆直径与车桥法兰安装位完全匹配，安装时无需额外加工转接法兰，可直接完成装配替换；轮体的轴向安装空间预留有15mm的刹车机构避让间隙，适配鼓刹式制动结构的安装需求，不会与制动分泵、刹车蹄片等部件产生运动干涉。

　　外形尺寸方面，该行走轮整体外径为520mm，轮辋宽度为160mm，轮胎充气后断面宽度为178mm，静态下沉量在额定载荷下为22mm，能够提供足够的缓冲能力，过滤路面颠簸带来的冲击，减少振动向车架的传递；轮胎标准充气压力为0.32MPa，在此压力下轮体的接地印痕长度为110mm，接地比压控制在120kPa以内，在松软农田路面行驶时不会出现过深的轮辙，降低行驶阻力同时减少对土壤的压实破坏。轮体的动平衡等级按照G16级设计控制，出厂前对轮辐、轮辋的焊接位置进行配重校准，避免高速行驶时出现方向盘抖动、轴承早期磨损的问题；轮毂的轴承安装位采用高频淬火处理，表面硬度达到HRC45-50，硬化层深度不小于2mm，能够承受长期径向载荷与轴向冲击载荷，提升轮毂的使用寿命。

　　在结构细节处理上，轮辐上的减重孔边缘全部做倒圆角处理，圆角半径为3mm，避免应力集中导致的轮辐开裂问题；轮辋的锁圈槽采用一次冲压成型工艺，槽口尺寸公差控制在±0.2mm以内，保证锁圈安装后能够可靠卡紧，不会在轮胎充气、行驶过程中出现锁圈脱出的安全隐患。轮胎与轮辋的配合面设计有15°的装配锥面，充气时轮胎能够自动对中，保证胎圈与轮辋紧密贴合，避免出现慢漏气的问题。针对户外作业的防腐需求，轮毂表面采用电泳底漆加喷粉的涂装工艺，涂层厚度不小于60μm，能够耐受盐碱、潮湿环境的腐蚀，在沿海厂区、水田作业场景下也能保证3年以上的防腐寿命，不会出现早期锈蚀导致的轮体强度下降问题。
