VAZ2108车型后轮毂法兰连接结构

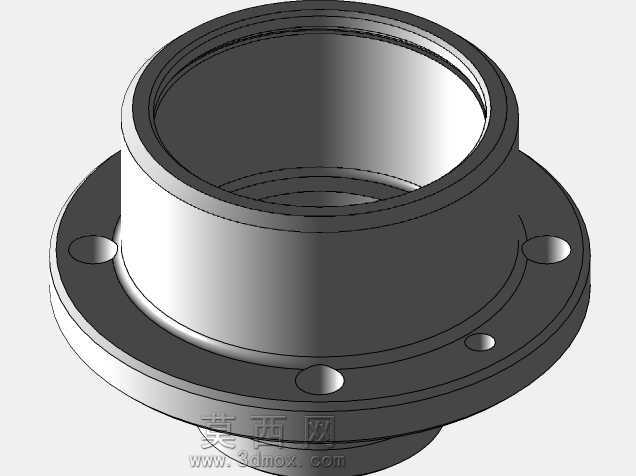

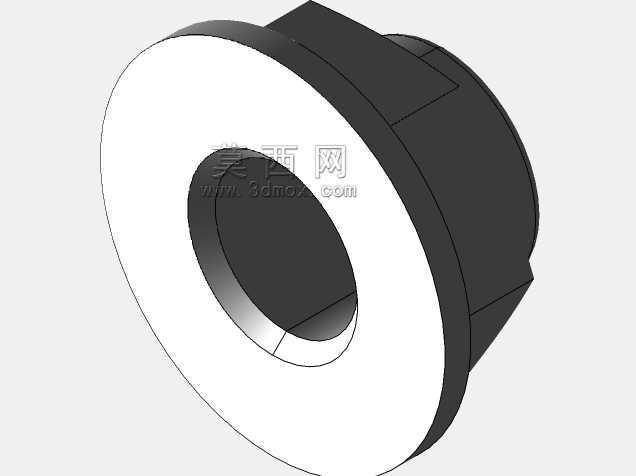

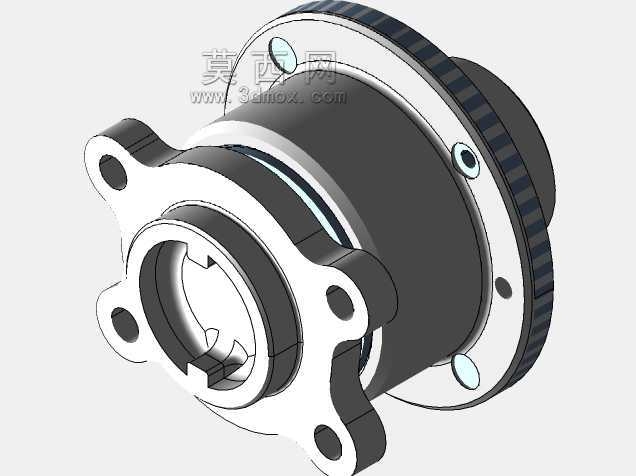

　　轮端连接部件作为底盘行驶系统的核心受力件，直接决定车辆行驶过程中的轮体定位精度与载荷传递可靠性，这款适配VAZ2108车型的后轮毂结构，在设计阶段就充分考虑了前置前驱车型后轴的载荷特性——后轴不承担动力输出扭矩，主要承载垂直载荷、过弯时的侧向载荷以及经过颠簸路面时的纵向冲击，因此整体结构没有设置花键等动力传递结构，将所有设计冗余都集中在连接强度与安装定位精度上。从结构外形来看，该部件采用大直径法兰盘与轴套一体式的结构设计，法兰端面为平整的机加工面，表面粗糙度控制在满足轮辋贴合密封的范围内，避免轮辋安装后出现贴合面缝隙导致的螺栓松动问题；法兰盘上的螺栓孔位按照该车型原厂轮辋的孔距分布设计，孔位的位置度公差严格控制在0.1mm以内，

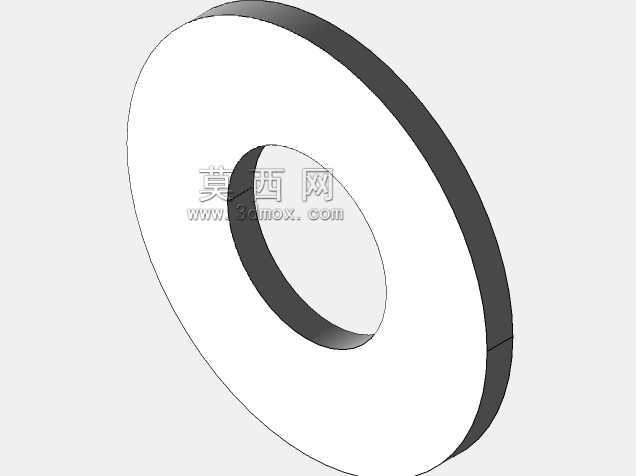

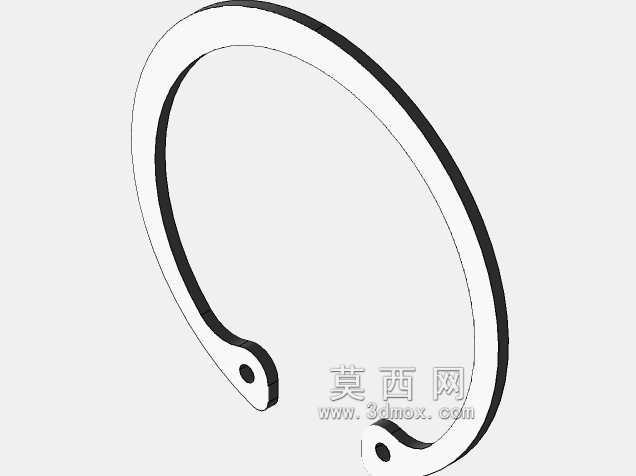

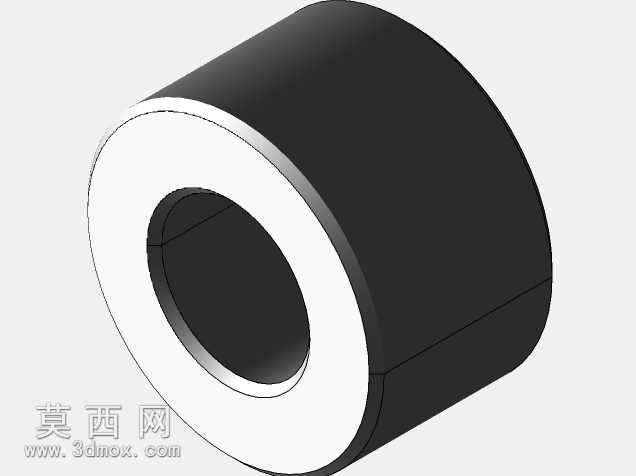

　　保证轮辋安装后不会出现偏心，避免高速行驶时车轮出现异常抖动。轴套部分的内孔为光滑通孔结构，用于穿过后轴的固定轴颈，内孔的直径公差按照过渡配合的要求设计，既保证安装时能够顺利套入轴颈，又不会出现过大的配合间隙导致轮毂在轴上出现旷量；轴套外侧的阶梯结构用于匹配后轴的轴承安装位，轴承位的直径精度按照IT6级公差控制，表面粗糙度满足轴承压装后的配合要求，避免轴承内圈出现打滑或者压装过紧导致的轴承早期磨损。在实际装车场景中，该部件安装在后桥的固定轴颈上，内侧端面抵住后轴的定位轴肩，外侧通过锁紧螺母将轮毂与轴承内圈压紧固定，法兰盘的外侧端面直接与后轮轮辋的安装面贴合，通过轮辋螺栓将轮辋、制动鼓（或制动盘）与轮毂刚性连接为一个整体，

　　车辆行驶过程中车轮受到的所有载荷都通过该部件传递到后轴与悬架系统上。设计过程中针对该车型常见的后轮毂开裂故障点做了结构优化，在法兰盘与轴套连接的根部设置了大圆弧过渡结构，避免应力集中导致的根部断裂问题，同时对法兰盘的厚度做了合理匹配，在保证整体强度满足满载冲击载荷要求的前提下，尽可能控制部件重量，减少后轴的非簧载质量，提升车辆行驶过程中的平顺性。安装边界方面，该部件的轴向总长度严格匹配后轴轴颈的伸出长度，保证锁紧螺母压紧后轴承能够获得合适的预紧力，不会出现预紧力过大导致的轴承转动卡滞，也不会出现预紧力不足导致的轮毂窜动；法兰盘的最大外径小于轮辋的中心孔直径，保证安装时法兰盘能够顺利嵌入轮辋中心孔实现径向定位，

　　避免轮辋安装后出现径向偏移；轴套部分的外径与后轴制动底板的中心孔尺寸匹配，保证轮毂转动时不会与制动底板发生运动干涉。从结构设计的合理性来看，该部件没有多余的冗余结构，所有的型面设计都服务于安装定位与载荷传递的功能，法兰盘边缘的切削平面是为了匹配制动鼓的定位缺口，保证制动鼓安装后与轮毂保持相对固定，不会出现相对转动导致的制动抖动；轴套外侧的凸台结构用于限制轴承的压装深度，保证轴承安装到位后内圈与轴肩完全贴合，避免轴承出现轴向窜动。在日常的车辆维修场景中，该部件属于底盘易损检查件，当车辆出现后轮行驶异响、轮体旷量过大的问题时，首先需要检查该部件的轴承配合面是否出现磨损、法兰端面是否出现变形，一旦配合面磨损量超过0.05mm就需要更换该部件，否则会导致轴承早期损坏，严重时甚至会出现车轮脱落的安全风险。建模过程中严格按照原厂实物的测绘尺寸进行构建，所有配合面的尺寸公差、形位公差都参考原厂维修手册的要求设置，能够直接用于维修配件的加工参考、底盘结构的教学演示以及改装车型的轮端适配校核，模型的所有圆角、倒角细节都与实物保持一致，避免建模过程中的细节遗漏导致后续加工或装配模拟出现偏差。
