暖通空调镀锌钢变径管道组件设计

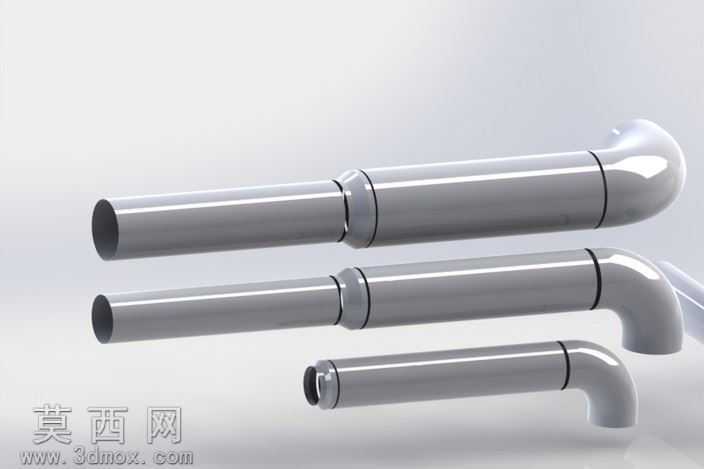

本模型为暖通空调系统专用的镀锌钢变径管道组件，采用SolidWorks三维软件完成全参数化建模，整体建模过程严格遵循暖通管路设计规范，针对不同管径的过渡连接需求完成结构设计。建模阶段首先通过草图绘制确定不同规格管道的基准轴线，分别绘制对应管径的圆形截面轮廓，通过拉伸特征生成等径直管段主体，针对变径位置采用放样凸台特征实现不同管径间的平滑过渡，避免管路内部出现突兀的截面突变，保障流体输送过程中的压力稳定。弯头部分采用扫描特征完成建模，严格匹配对应直管段的管径参数，弯转角度采用暖通管路常用的90°标准弯角，弯管内壁做平滑圆弧过渡处理，降低流体流经弯管时的阻力损耗。材质配置上，模型整体赋予镀锌钢材质，通过外观编辑器调整金属光泽度、粗糙度参数，还原镀锌钢管表面的哑光银白金属质感，同时在管道连接的套接位置添加细微的环形凸台结构，还原镀锌钢压接式管道的连接结构特征，清晰区分管体与连接部位的结构差异。设计过程中预设了多组常用的管径规格参数，覆盖从直径102毫米到315毫米区间内的多种常用暖通管道尺寸，包含200/160、250/160、250/200、315/160、315/200、315/250等多种变径组合，可通过DriveWorksXpress工具快速调用参数生成对应规格的管道模型，大幅提升同类型管路组件的设计效率。模型整体结构完整，各段管道的同轴度、连接段的配合公差均按照实际镀锌钢管的生产加工标准设置，既可以用于暖通空调系统的管路布局方案演示、流体仿真分析前置建模，也可作为管路安装施工的可视化参考模型，帮助施工人员直观理解变径管路的连接逻辑与排布方式，减少现场施工的错装、误装问题。渲染阶段采用工作室环境光源，通过多角度的光源打光凸显管道表面的金属质感与结构轮廓，清晰展示变径位置、弯头位置的结构细节，让模型的结构特征能够直观呈现。
