Prusa i3 3D打印机灯丝线圈堆叠支架

　　在桌面级FDM 3D打印的日常作业场景里，耗材的顺畅供料是保障打印件成型质量、减少中途断料故障的核心前提，尤其是针对Prusa i3这类开源结构的桌面3D打印机，原厂默认的耗材挂载位往往仅支持单卷耗材放置，当用户需要进行多色打印、备用耗材就近存放，或是小规格测试卷耗材的规整收纳时，额外的堆叠挂载结构就成了提升设备使用效率的实用配件。这款灯丝线圈堆叠支架，正是针对Prusa i3机型的框架安装空间设计的辅助供料配件，整体采用对称式双支架配合横向穿杆的结构形式，两个支架主体作为承载受力件，横向杆件作为耗材卷的转动支撑轴，使用时可将两卷灯丝线圈分别套在横向杆件的对应位置，实现两卷耗材的同轴堆叠放置，既不额外占用打印机工作台面的操作空间，又能让两卷耗材的出料路径保持相近的走向，减少多色打印切换时的耗材拉扯阻力。

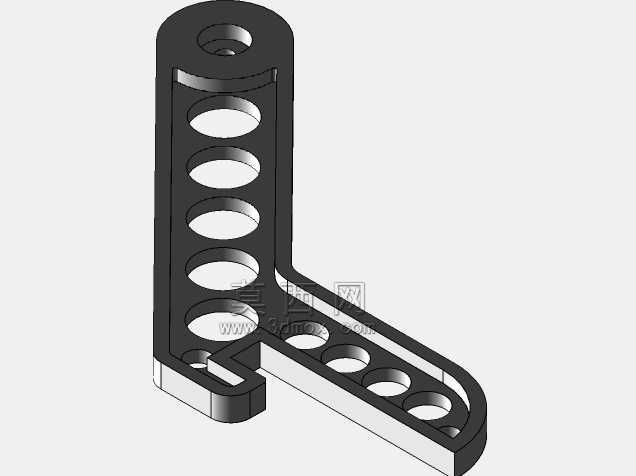

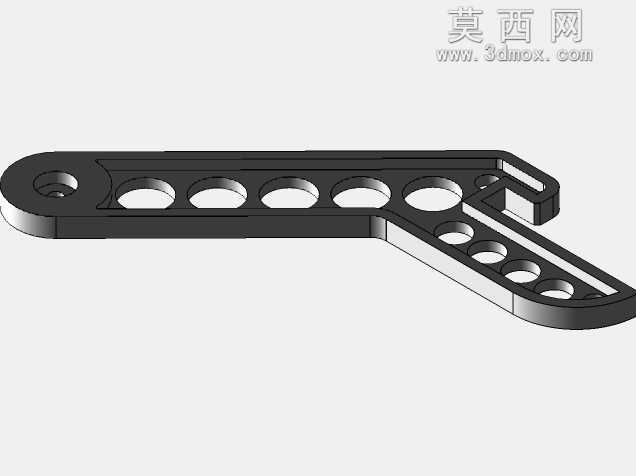

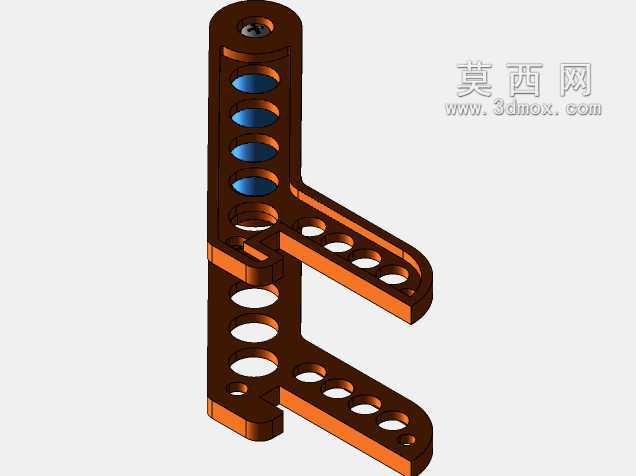

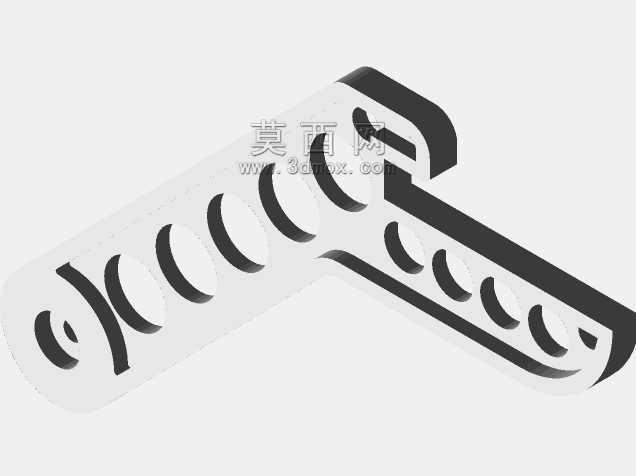

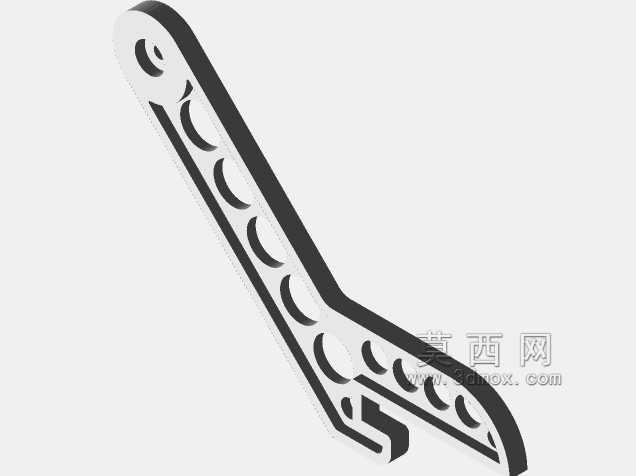

　　从结构设计的角度看，支架主体采用了带连续减重孔的长臂式构型，沿支架长度方向均匀排布的圆形通孔，并非单纯为了外观造型设计：一方面是在PLA、PETG等常见3D打印耗材的成型强度范围内，通过等距去除非受力区域的材料，降低支架自身的重量，减少对打印机框架安装位的静态载荷；另一方面，这些均匀分布的孔洞也能在支架通过3D打印制作时，减少打印耗材的用量，缩短打印成型时间，同时避免大尺寸实心结构打印时容易出现的内部应力积聚、翘曲变形问题。支架下端的卡位结构，是匹配Prusa i3机型的铝型材框架槽位设计的，安装时无需额外打孔破坏原有设备结构，可直接通过型材槽位的T型螺母配合紧固件完成固定，安装位置可根据用户的实际走线需求沿型材槽方向调整，适配不同长度的耗材导料管安装角度。

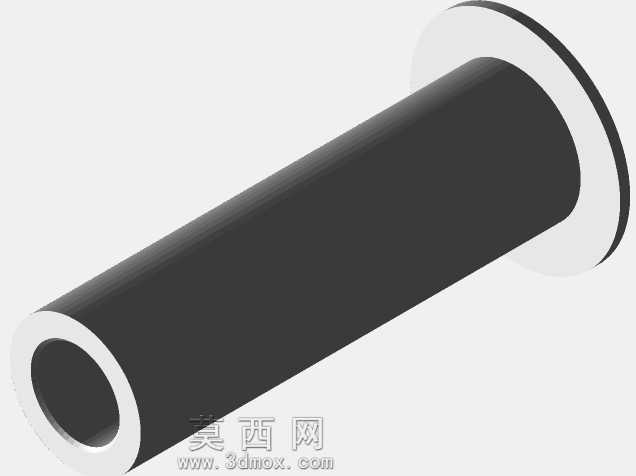

　　在安装边界与尺寸适配方面，支架的横向穿杆直径匹配市面上绝大多数1kg装标准3D打印耗材卷的内孔尺寸，穿杆长度经过核算，可同时容纳两卷常规直径的1kg耗材卷同轴放置，且两卷耗材之间预留了足够的转动间隙，不会出现两卷耗材转动时相互摩擦、阻碍送料的情况。支架的长臂延伸角度经过反复调整，使得挂载后的耗材卷最低点与打印机顶部的挤出机进料口形成合理的高度差，耗材从料卷拉出到进入挤出机的路径保持平缓的上扬角度，既不会因为角度过陡导致耗材弯折阻力过大，也不会因为角度过平出现耗材松脱、缠绕的问题。支架与横向穿杆的连接位置采用了间隙配合的插接结构，穿杆端部设置有限位结构，防止设备运行过程中产生的振动导致穿杆滑脱，同时这种可拆卸的结构也方便用户快速更换耗材卷，或是根据自身使用的耗材卷内孔尺寸更换对应直径的穿杆，提升配件的适配范围。

　　从实际使用的场景来看，这款堆叠支架除了满足双卷耗材同时挂载的需求外，也可单卷挂载大重量的耗材卷，此时双支架的对称受力结构相比单臂式的耗材支架，承载稳定性更强，长时间挂载大重量耗材也不会出现支架下垂、变形的问题。对于经常进行多材料切换打印的用户来说，两卷耗材就近挂载在设备旁，切换材料时无需重新整理料卷位置，也不用额外准备独立的耗材架，减少了桌面空间的占用，同时供料路径更短，耗材在送料过程中产生的阻尼更小，能有效降低挤出机的送料负载，减少挤出机齿轮的磨损，延长设备核心送料部件的使用寿命。在细节设计上，支架所有与耗材卷接触的边缘位置都做了圆角过渡处理，避免尖锐边角刮蹭耗材表面，导致耗材表面产生划痕、碎屑，影响打印成型时的层间结合效果；穿杆的表面做了低粗糙度处理，减少耗材卷转动时的摩擦阻力，让耗材送料过程更顺畅，即使是低速打印小尺寸模型时，也不会因为料卷转动阻力过大导致送料不足、打印件缺料的问题。
