木工凹槽加工手动铣削作业装置

　　在小型木工工坊、教学实训场景以及小批量定制木构件的加工环节中，大型自动化铣削设备往往存在占地空间大、调试周期长、小批量作业经济性差的问题，这款手动铣削装置正是针对这类细分场景设计的作业载体，能够在有限的作业空间内完成常规木构件的凹槽铣削、样品试制加工需求，无需复杂的电气接线与数控编程，操作人员经过简单的操作指引即可上手完成对应加工工序。

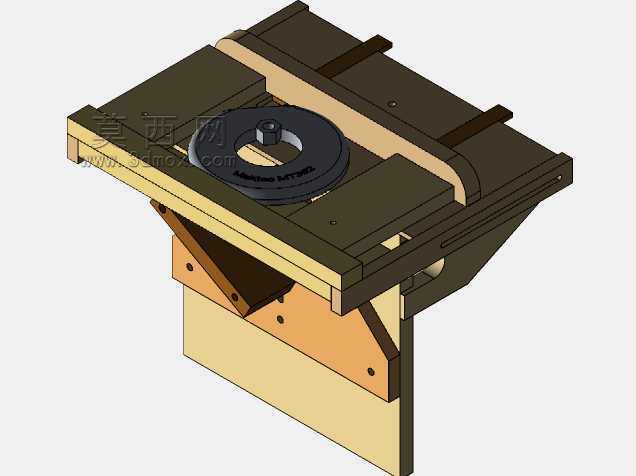

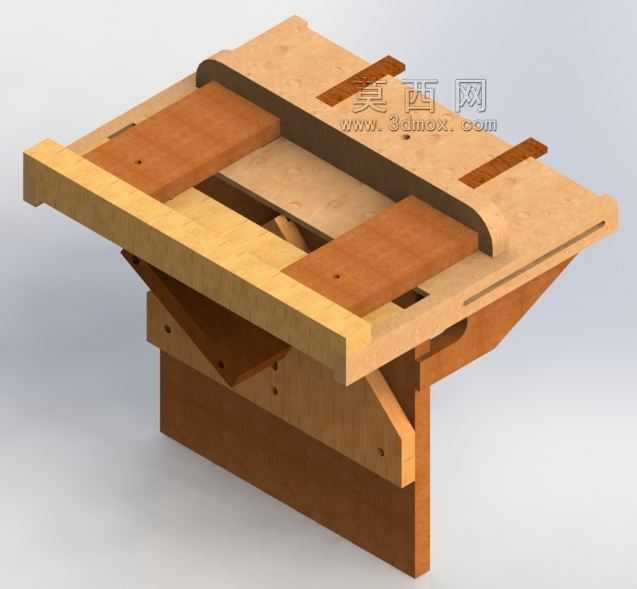

　　从结构布局来看，装置整体采用木质构件拼接组装，主体支撑结构采用三角加强的支撑形式，下部支撑座与上部作业台面通过斜向加强肋连接，能够在加工过程中承受铣削作业产生的径向切削力，避免台面出现晃动影响加工精度。上部作业台面预留了铣刀的伸出避让槽，槽体两侧设置了可调节的木质定位挡块，挡块通过台面预设的长槽实现位置调整，能够根据待加工工件的宽度、凹槽的加工位置快速锁定定位基准，减少反复划线找正的辅助作业时间。台面两侧设置的延伸托板能够承托长度超出台面范围的长条状工件，避免长工件因悬臂产生的翘曲影响铣削深度的一致性。

　　设计过程中优先考虑了手动作业的操作便利性，工件压紧结构采用嵌入式的压块设计，压块与台面之间预留适配常规木板厚度的间隙，加工时只需将工件沿定位挡块推送至加工位，压块即可依靠自身结构限制工件的上下窜动，无需额外配置快速夹钳等金属压紧件，整体构件均可采用常规木工板材加工制作，加工门槛低，适合实训场景下学员自行组装调试后投入使用。装置的安装边界充分考虑了小型作业台的摆放需求，整体占地面积不超过常规单人工作台的可用范围，下部支撑结构可直接固定在现有工作台面上，不需要额外浇筑基础或者制作专用安装支架，转移作业位置时只需拆卸台面与支撑的连接紧固件即可完成搬运，适配流动作业、多工位轮换的实训教学需求。

　　实际使用过程中，该装置可完成不同深度的直线凹槽铣削，也可配合定位挡块的位置调整完成小尺寸木构件的端面仿形铣削，在样品试制环节，操作人员可通过手动控制工件的进给速度，根据木材的材质硬度实时调整进给量，避免硬质木材铣削时出现崩边、烧刀的问题。相比手持铣刀直接作业的方式，该装置通过台面定位结构限制了铣刀的作业行程范围，能够有效避免手持作业时的铣削位置偏移问题，加工出的凹槽直线度、深度一致性均有明显提升，同时台面的防护结构能够将铣削区域与操作人员的手部保持安全距离，降低手动铣削作业的操作风险。

　　结构细节上，台面的铣刀避让槽宽度根据常用小型木工铣刀的加工直径设计，预留了足够的排屑空间，铣削产生的木屑可直接通过槽体下落至台面下方，不会在台面积聚影响工件的推送顺畅度。两侧的定位挡块采用硬质木材制作，表面经过打磨处理，与工件接触的面保持较高的平面度，避免定位面存在凹凸导致工件装夹倾斜。下部支撑结构的连接位置均采用沉头螺钉固定，螺钉头部不超出支撑构件的表面，避免安装时刮伤工作台面或者勾扯作业人员的衣物。

　　针对小批量定制加工的场景，该装置可快速更换不同厚度的定位垫块，适配不同厚度工件的加工需求，调整过程不需要复杂的测量工具，只需将待加工工件作为垫块基准即可快速完成定位调整，单批次工件加工前的准备时间可控制在数分钟内，相比数控设备的编程、对刀流程，更适合单批次几件到几十件的小批量加工任务。在教学实训场景中，该装置的全木质结构也方便学员理解工装夹具的定位原理、手动加工的进给控制逻辑，学员可自行对装置的定位结构进行改装调整，完成不同形状构件的加工练习，不需要担心改装金属工装带来的成本损耗问题。

　　从作业适配性来看，该装置可搭配市面上常见的手持小型木工铣刀使用，不需要对铣刀进行额外改装，将铣刀固定在台面下方的预设安装位即可，铣刀的高度可通过下方的调节结构进行微调，从而控制凹槽的铣削深度，调节精度可满足常规木构件的加工公差要求。装置整体没有易损耗的高精度传动部件，日常维护只需定期清理台面积聚的木屑、检查连接螺钉的紧固状态即可，长期使用的维护成本极低，适合预算有限的小型工坊、教学单位配置使用。
