木工墙板沟槽加工手动护壁定位装置

　　在现场木作装修、小型家具工坊的墙板开槽作业场景里，这类手动护壁定位装置的使用频率极高，它解决了手持修边机加工墙板侧边沟槽时，刀具容易跑偏、槽口深度不均、墙板边缘崩边的常见问题，不需要搭配大型数控开料设备，仅靠普通手持铣削工具就能完成规整的沟槽加工，适配现场零散加工、小批量定制的作业需求。装置整体采用跨装式布局，主体支撑结构横跨待加工墙板的幅面，两端的支撑块搭在墙板两侧的垫高架上，不需要在墙板表面做额外的夹持固定，避免装夹压痕损伤墙板饰面，支撑块的接触端面做了防滑纹理处理，作业时施加向下的按压力就能保证装置不会沿墙板长度方向滑移，适配不同厚度的墙板加工，只要调整支撑块的探出长度，就能覆盖常规家装、工装用墙板的厚度区间。

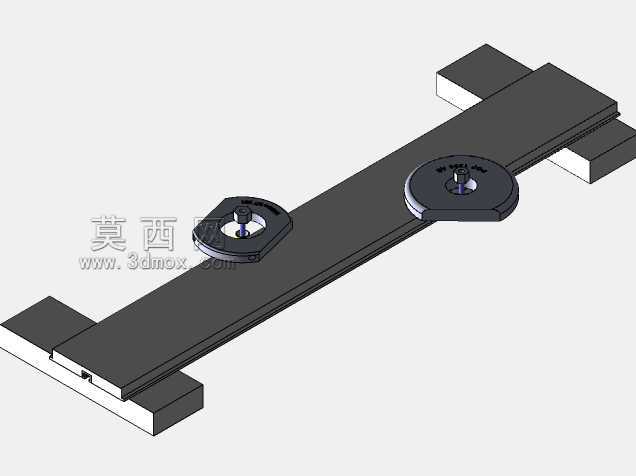

　　两个滑动定位座是装置的核心功能部件，每个定位座上集成了刀具导向套与深度限位结构，导向套的内径和常用手持修边机的直刀刀柄外径做间隙配合，间隙控制在0.05mm以内，既保证刀具能顺畅转动进给，又能限制刀具的径向摆动，避免槽口出现扩宽、歪扭的缺陷；深度限位结构通过螺纹调节伸出长度，能精准控制铣槽的深度，调节范围覆盖常规墙板安装所需的3mm到15mm槽深需求，调节到位后通过侧面的锁紧旋钮固定，作业过程中不会因为刀具振动出现深度偏移。定位座和跨梁之间采用燕尾槽滑动配合，滑动阻尼经过调校，手动推动定位座沿跨梁移动时没有卡滞感，也不会因为自重出现自由滑动，跨梁的侧面印有长度刻度，能快速定位两个槽位之间的间距，不需要额外借助钢卷尺测量，

　　大幅缩短现场加工的定位时间。从设计思路上看，这套装置完全围绕手动加工作业的实际痛点做优化，没有多余的复杂结构，所有部件都采用常见的金属板材与工程塑料加工，制造成本低，维护简单，哪怕是作业现场出现部件损坏，也能快速更换备件。装置的整体外形尺寸控制在合理区间，跨梁长度适配常规1.2米幅面的墙板加工，两端支撑块的高度预留了刀具向下伸出的空间，安装时只需要将装置平放在架起的墙板上，确认待加工槽位的位置与定位座导向套对齐，就能开始作业，不需要复杂的调平、对中步骤，对操作人员的技能要求低，哪怕是刚接触木工作业的新手，也能借助这套装置加工出规整的墙板沟槽。在实际作业过程中，操作人员只需要手持修边机，将刀头插入定位座的导向套，

　　沿跨梁方向匀速推动定位座，就能一次性完成整段沟槽的铣削，护壁结构能挡住铣削过程中飞溅的木屑，同时限制刀具的吃刀量，避免刀具过切穿透墙板，相比传统的手持自由铣槽方式，加工出来的槽口直线度能控制在0.1mm/米以内，槽深误差不超过0.2mm，完全满足墙板拼接安装的公差要求。这套装置还能适配不同宽度的墙板加工，跨梁上的定位座可以根据墙板的宽度调整位置，不管是窄幅的装饰线条还是宽幅的集成墙板，都能通过调整两个定位座的间距，完成对应位置的沟槽加工，不需要更换额外的工装配件。滑动配合面做了耐磨处理，长期使用后也不会出现间隙过大的问题，导向套采用硬质合金材质，抗刀具磨损能力强，长时间作业后导向精度不会出现明显下降。装置的整体重量控制在3kg以内，单人就能轻松搬运、移位，适合在不同的作业现场之间转场使用，不需要固定安装在工作台面上，哪怕是在装修现场的临时作业台面上也能正常使用。
