手动铣床铣刀导套复制环结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:373949
  • 手动铣床铣刀导套复制环结构设计
  • 手动铣床铣刀导套复制环结构设计
  • 手动铣床铣刀导套复制环结构设计
  • 手动铣床铣刀导套复制环结构设计
  • 手动铣床铣刀导套复制环结构设计
  • 手动铣床铣刀导套复制环结构设计
  • 手动铣床铣刀导套复制环结构设计
  • 手动铣床铣刀导套复制环结构设计
  • 手动铣床铣刀导套复制环结构设计

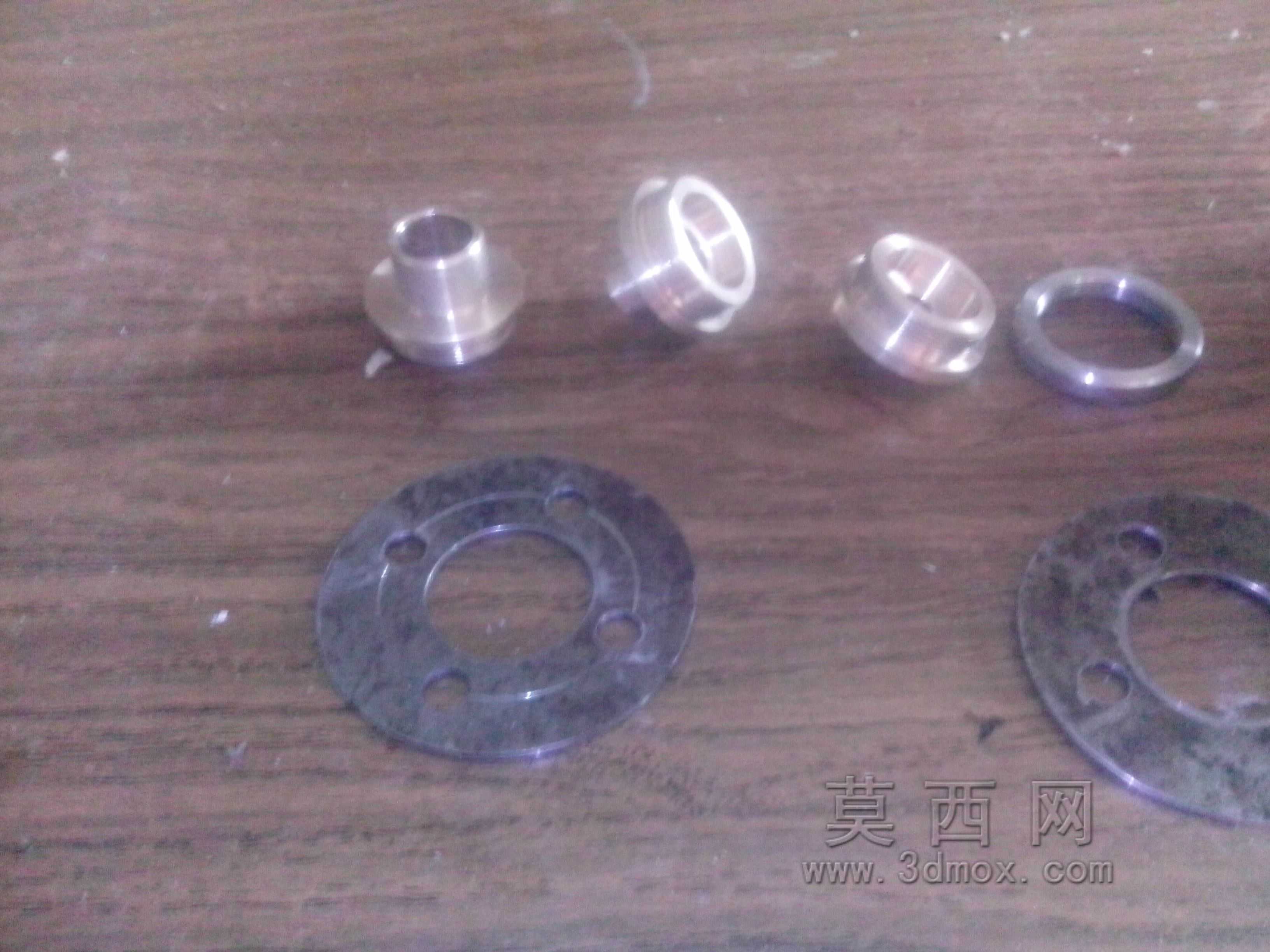

  在常规手动铣床的日常加工作业场景中,铣刀导套是保障铣削加工同轴度、控制刀具进给行程偏差的核心配套部件,本次设计的复制环结构,是适配Makita3600及3612系列手动铣床的专用导套配套组件,主要承担导套定位基准复刻、刀具导向间隙补偿、不同规格铣刀快速适配的功能。从实际加工场景来看,手动铣床在进行仿形铣削、小尺寸沉孔加工、窄槽铣削作业时,常规导套与安装基面的贴合间隙会随着设备使用时长增加出现磨损偏差,直接导致铣削位置偏移、加工面粗糙度超差,这套复制环结构就是针对这类现场问题设计的替换与校准组件。

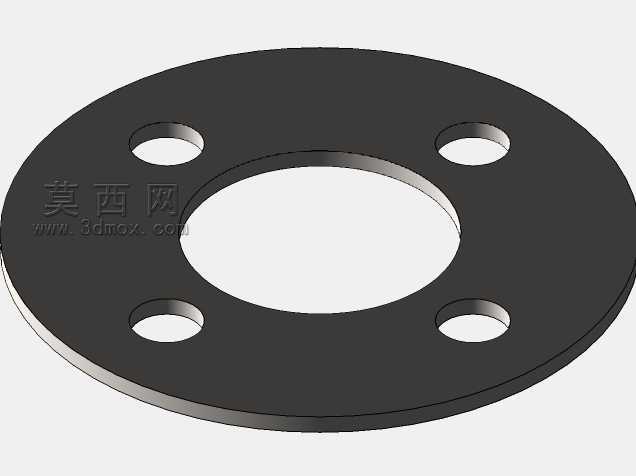

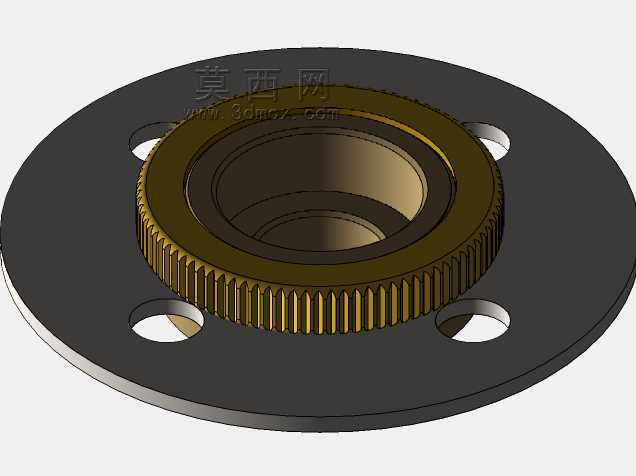

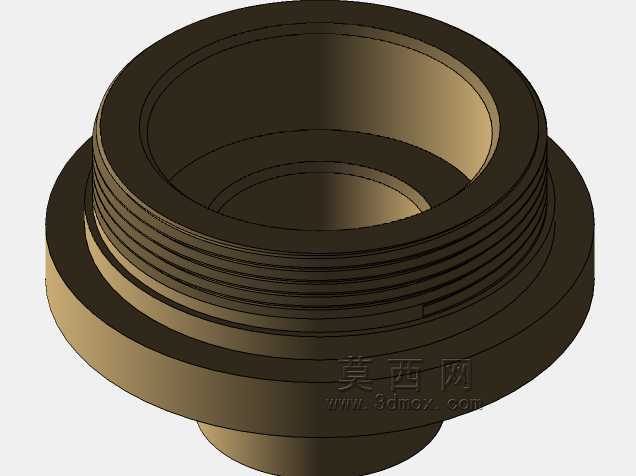

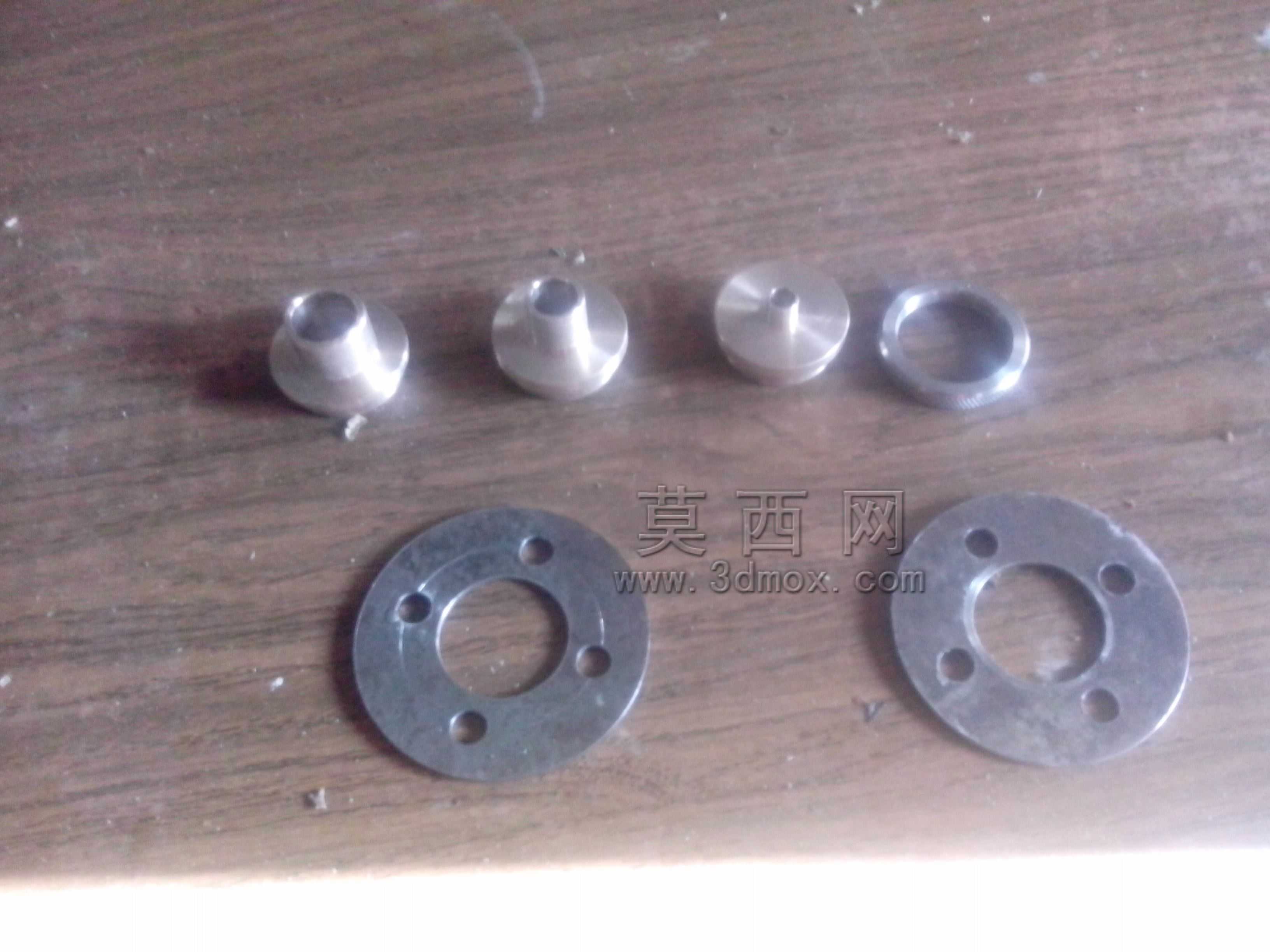

  从结构设计思路上,整套组件采用法兰式安装基准面,主体分为带内齿定位的法兰基体、凸台定位压合面两个核心功能段,法兰端面上均匀分布三个安装通孔,用于和铣床的导套安装基座通过紧固件锁合,安装孔的分布圆直径完全匹配对应型号铣床的原有安装孔位,不需要对设备原有基座进行二次加工即可直接替换安装。内齿结构设置在法兰中心的通孔内壁,齿形参数与对应规格导套的外齿定位段完全啮合,消除导套安装后的周向转动间隙,避免铣削过程中导套随刀具振动出现偏转。凸台定位段的外径与铣床基座的定位止口采用小间隙配合,配合公差控制在H7/h6区间,保证组件安装后与主轴的同轴度偏差不超过0.02mm,满足精加工场景的精度要求。

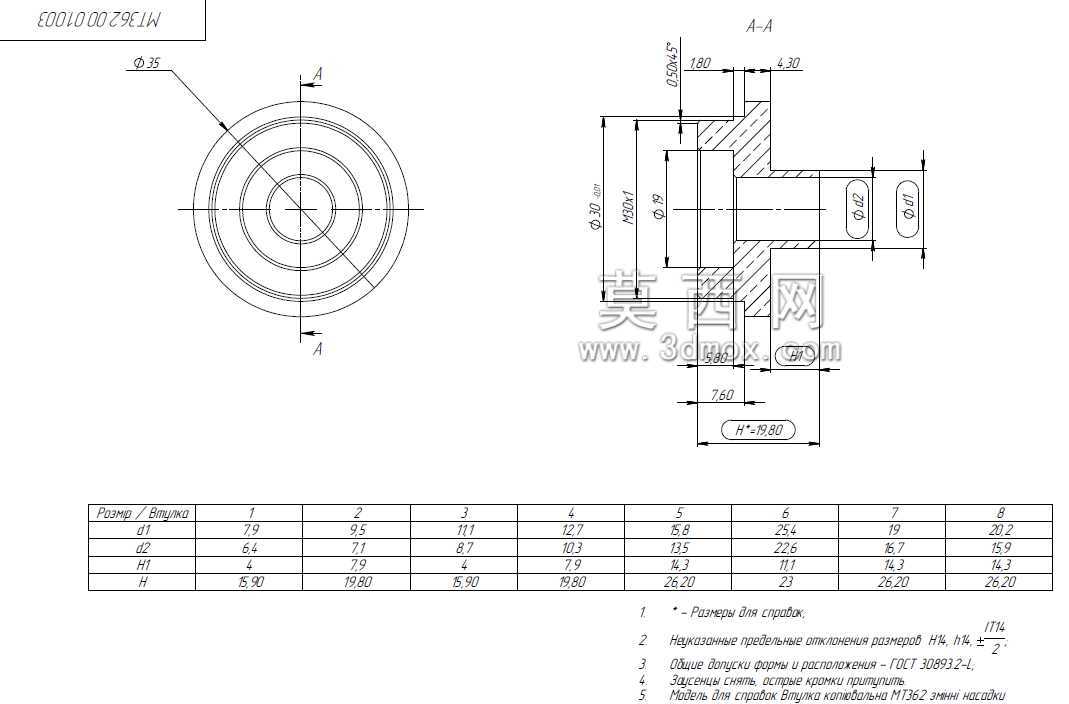

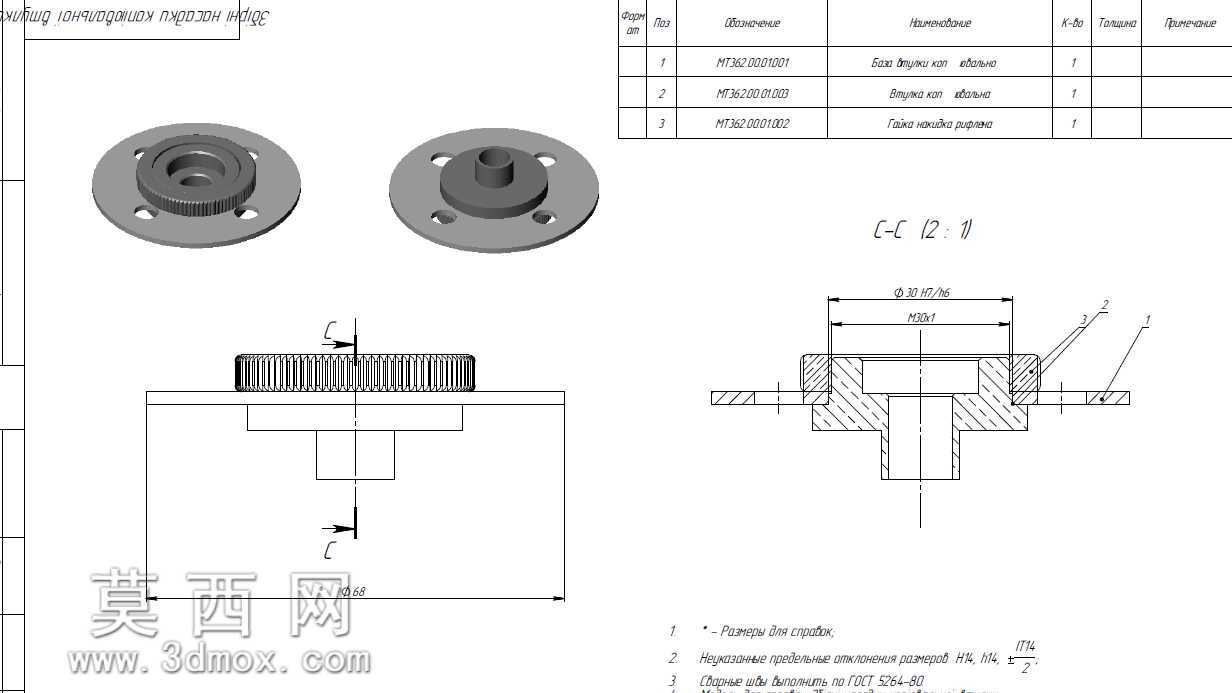

  从截面结构来看,组件的中心通孔为阶梯式结构,不同内径段分别对应不同直径的铣刀导向需求,通孔入口处设置15度的倒角导向段,方便铣刀快速穿入导套,减少换刀时的对位调整时间。法兰基体的厚度经过受力校核,在承受铣削过程中侧向切削力时,法兰端面的变形量控制在0.01mm以内,不会因为受力变形导致导套倾斜。组件的两个端面都经过平面度磨削加工,安装贴合面的平面度公差不超过0.005mm,保证安装后与基座、导套端面完全贴合,避免切削碎屑进入配合间隙造成磨损。

  在实际使用中,这套复制环组件可以实现三个核心作用:一是作为导套安装的基准转换件,当原有铣床的导套安装基面出现磨损凹坑时,不需要对设备基座进行刮研修复,直接安装该组件即可重新建立高精度的安装基准,大幅降低设备维修的成本与停机时间;二是作为不同规格导套的适配转接件,当需要使用非原厂规格的导套时,只需要更换对应内齿尺寸的复制环,不需要改动设备原有结构,拓展了铣床的加工适配范围;三是作为导套的耐磨缓冲件,铣削过程中的振动与切削冲击力会首先作用在复制环上,避免导套与设备基座直接接触磨损,损耗后仅需更换复制环即可,减少核心导套部件的损耗成本。

  从安装边界尺寸来看,法兰盘的最大外径适配原有导套的安装沉孔尺寸,不会超出基座的安装边界,凸台段的高度与基座止口的深度匹配,安装后法兰端面与基座表面齐平,不会突出安装面影响工件的装夹定位。中心通孔的最小内径满足常用小直径铣刀的通过需求,最大内径段与大规格铣刀的导套外径匹配,覆盖该型号手动铣床常用的铣刀尺寸范围。组件的整体重量控制在合理区间,不会增加铣床主轴端的额外负载,避免影响主轴的动平衡精度。

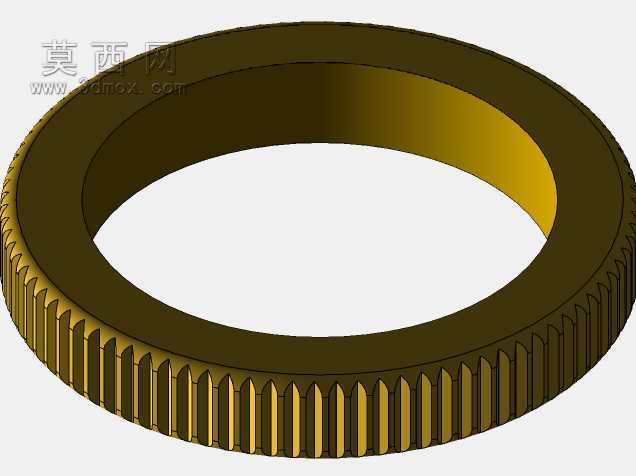

  在结构细节处理上,所有棱边都设置了0.5mm的倒角,去除加工毛刺,避免安装时划伤操作人员或者配合面,内齿段的齿顶与齿根都设置了微小圆角,减少应力集中,提升组件的抗疲劳强度,在频繁换刀、长期承受切削振动的使用场景下,不会出现齿部断裂的问题。配合面的表面粗糙度控制在Ra1.6以内,减少配合面的摩擦磨损,延长组件的使用寿命。
