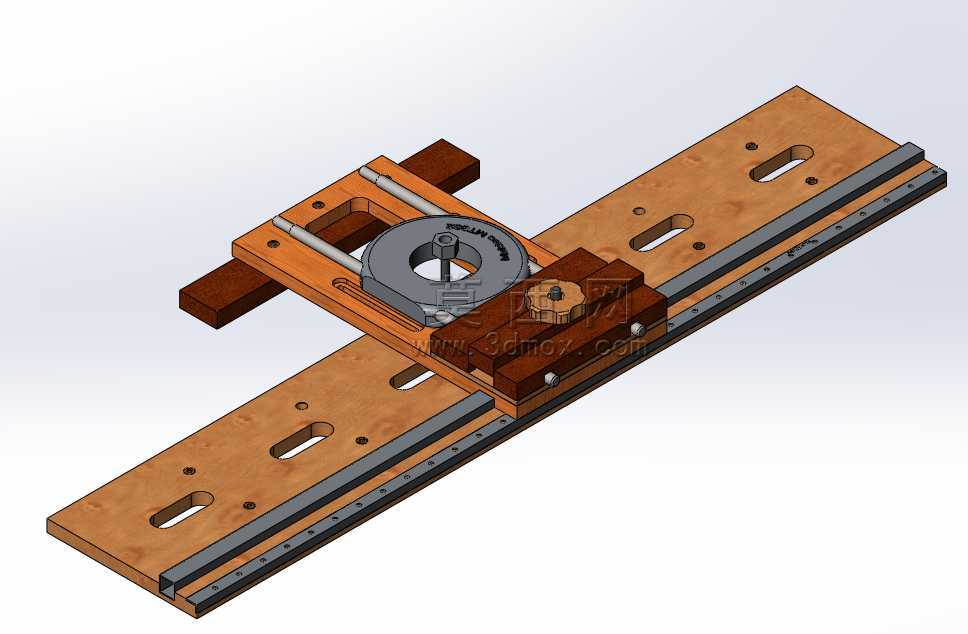

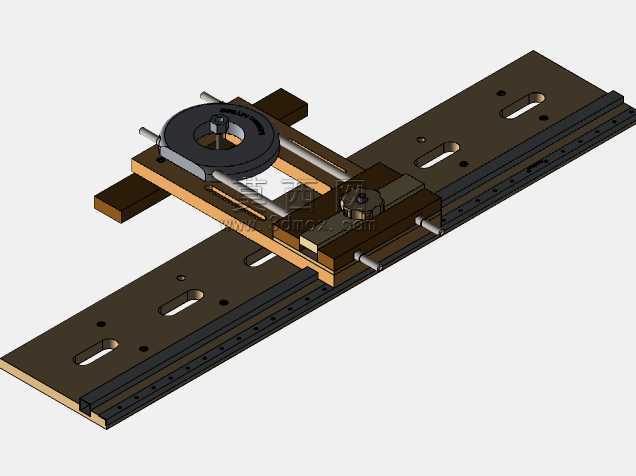

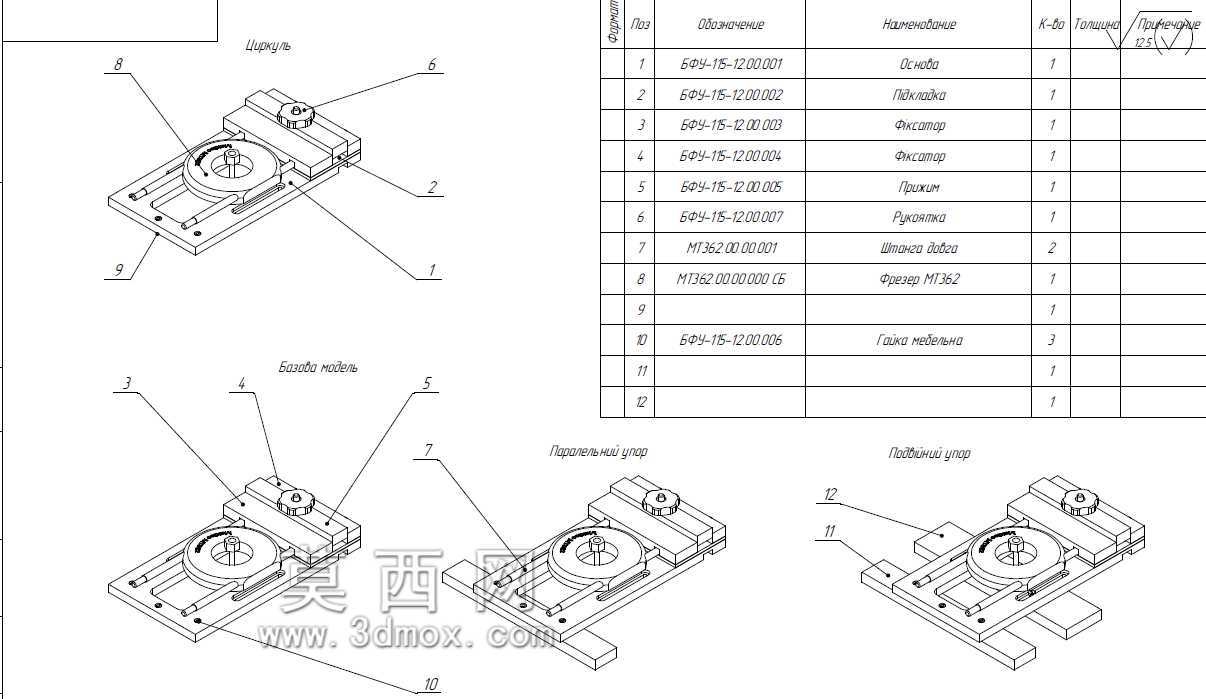

牧田3612手动铣刀配套底座结构设计

　　这套手动铣刀底座组合，是针对手持木工铣刀倒装作业场景开发的配套工装结构，核心解决手持铣刀作业时进给不稳、铣削精度差、大面加工基准缺失的痛点，在小型木工工坊、家装现场木作加工、定制家具修边开槽工序中应用十分广泛。日常木工作业里，手持牧田3612这类手动铣刀做自由铣削时，很容易因为手部施力不均出现走刀偏移、铣削深度不一致的问题，尤其是做长直边开槽、大面仿形铣、板材拼接企口加工时，单靠手持很难保证加工面的直线度与平面度，这套底座就是通过把铣刀主机固定在带导向结构的工作台板上，将手持作业转化为依托工作台导向的定轨迹铣削，大幅降低操作难度同时提升加工一致性。从结构设计逻辑来看，整套底座采用分层组合式布局，核心承载台板选用高密度层压木质基材，

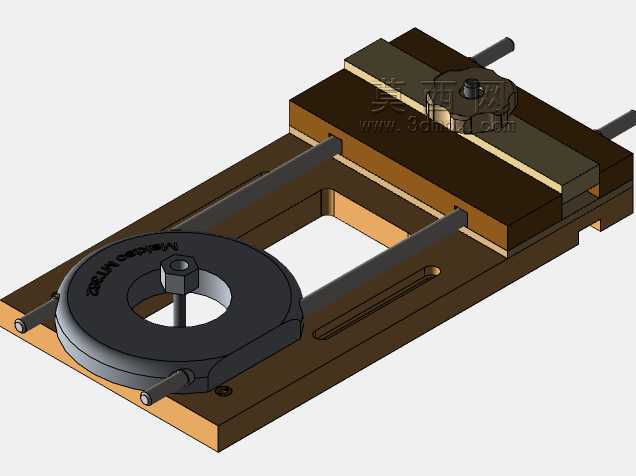

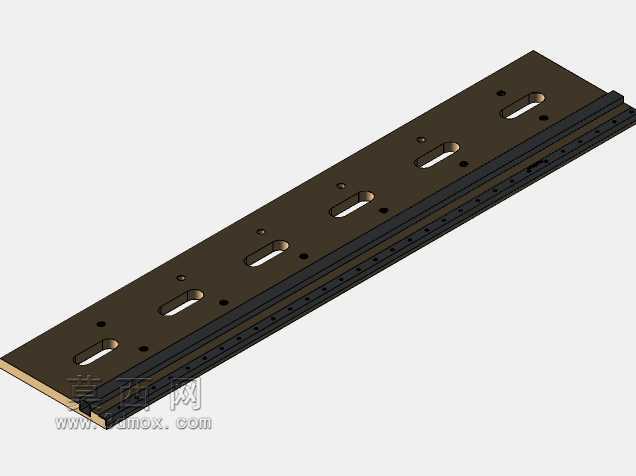

　　这类材料在木工工装场景中优势明显：自身硬度适中不会刮伤待加工木构件表面，加工开孔开槽的工艺门槛低，后期使用中出现磨损后现场就能快速修整替换，成本远低于金属基材台板。台板上开设的多组长条形腰型孔，是为适配不同规格的待加工工件定位需求，作业时可以通过快速夹钳穿过腰型孔固定不同宽度的板材，不需要额外打孔调整定位点，适配性更强。台板两侧嵌入的钢制直线导轨，是保证进给精度的核心结构，导轨与滑动基座之间采用间隙配合设计，既保证滑动过程无卡滞，又能控制横向窜动量在0.1mm以内，满足木工铣削的精度要求。铣刀主机的安装位设置在滑动基座的中心位置，基座上设计了可调节的深度限位块，作业前可以根据铣削深度要求调整限位块的伸出高度，

　　避免铣刀过切损伤工作台面或者工件。滑动基座两侧延伸出的木质靠挡块，是针对小尺寸工件铣削设计的辅助定位结构，加工窄边木条的企口或者修边时，工件可以直接抵靠在靠挡块上进给，不需要额外加装导向靠山，简化小工件加工的装夹步骤。从安装边界尺寸来看，整套底座的台板总长度适配常规小型木工工作台的安装尺寸，台板宽度预留了足够的两侧操作空间，安装时只需要在工作台面开出对应尺寸的铣刀避让孔，将台板通过底部的固定压块锁紧在工作台面上即可，不需要对原有工作台做大规模改造，适配绝大多数现有小型木工操作台的安装条件。导轨的安装槽采用嵌入式沉槽设计，导轨上表面与台板上表面的高度差控制在0.05mm以内，避免滑动基座移动时出现高低起伏影响铣削面的平整度。

　　滑动基座的行程覆盖了台板的有效加工长度，加工长板材时可以一次走刀完成全长度铣削，不需要中途调整工件位置。在实际使用场景中，这套底座除了完成常规的直边开槽、板材修边作业外，还可以通过更换不同的导向套，完成圆弧仿形、榫头加工、门板造型铣削等多种木工作业，滑动基座上预留的标准安装孔位，可以兼容不同规格的仿形导环、吸尘罩接口等附件，不需要额外打孔改造。考虑到木工作业现场粉尘较大的问题，底座的滑动配合面都设计了防尘倒角，导轨配合间隙中预留了木屑排出空间，长时间作业时木屑不会卡在配合面中导致滑动卡滞，日常维护只需要定期清理导轨表面的木屑，涂抹少量干性润滑剂即可保持滑动顺畅。台板上的腰型安装孔同时兼顾了铣刀主机的位置微调需求，初次安装铣刀主机时，可以通过腰型孔调整主机的中心位置，保证铣刀轴心与滑动基座的进给方向垂直，避免出现铣削侧面倾斜的问题。靠挡块的位置也可以根据加工需求调整，通过基座上的T型槽滑动锁紧，加工不同厚度的工件时都能找到合适的抵靠位置，不需要额外加装辅助靠山。整套结构没有复杂的传动或者锁紧机构，所有调节位置都采用手拧螺丝锁紧，作业现场不需要额外工具就能快速完成参数调整，非常适合小型木工加工场景灵活多变的加工需求。
