DIN9680三芯圆形公插头结构设计

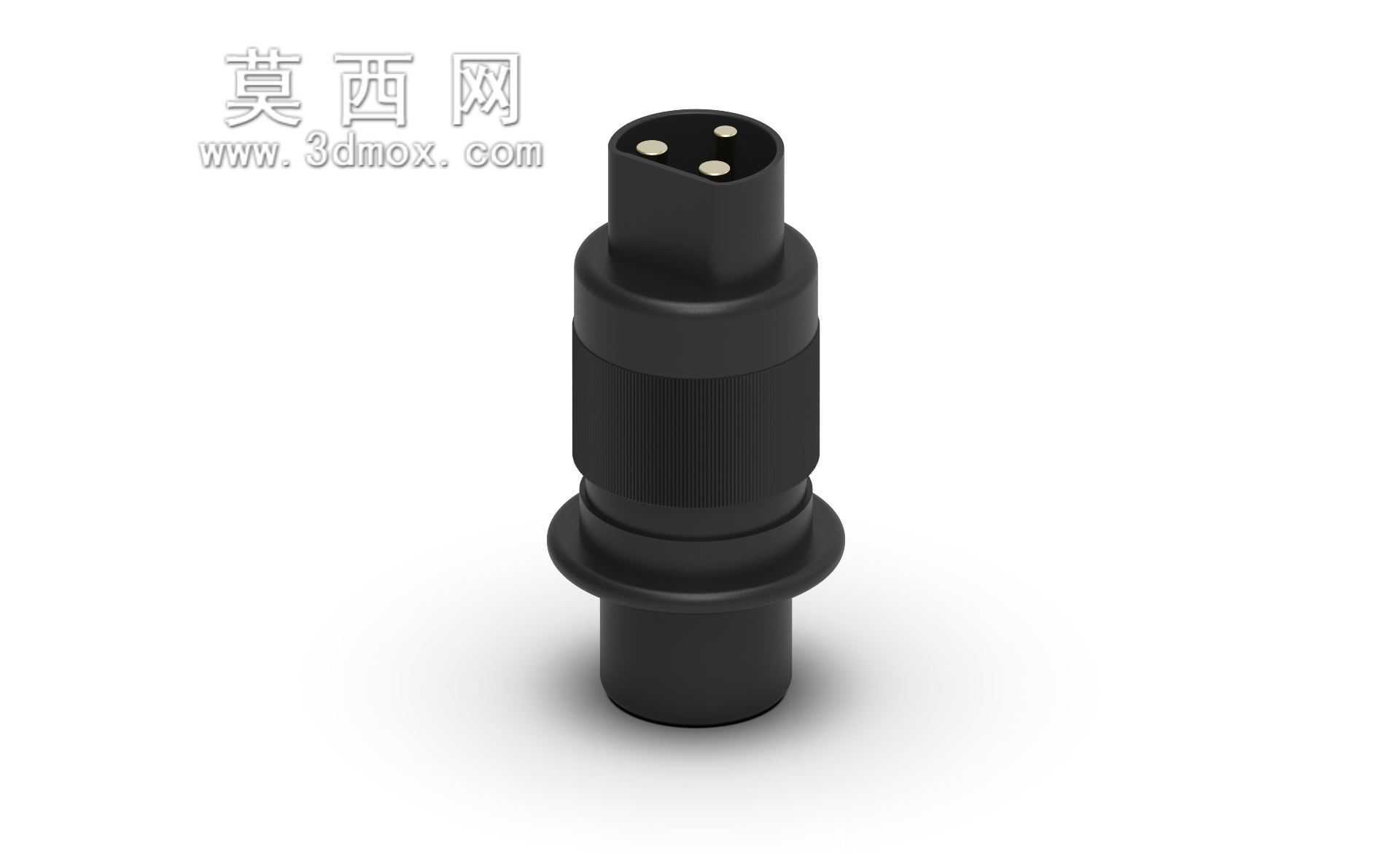

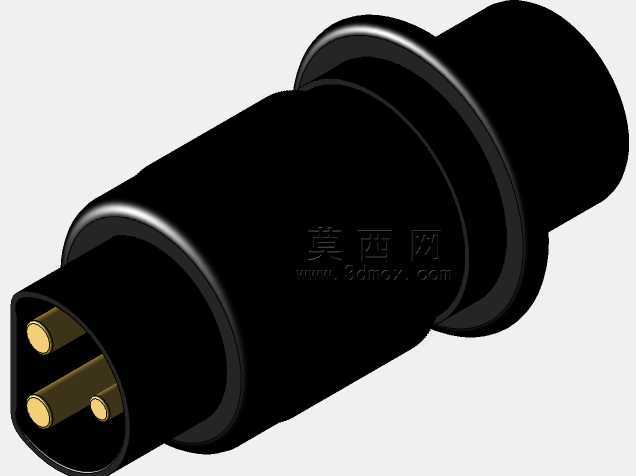

　　在工业电气连接、户外设备供电、小型机电设备信号传输场景中，这类符合DIN9680标准的圆形公插头是十分常见的连接部件，相比普通民用插头，它的结构强度、密封适配性、抗振动性能都更适配工业场景的使用需求，常被用在机床辅助供电、小型工业设备外接电源、户外照明回路连接、移动式机电设备的快速接插环节，能在有一定粉尘、轻微溅水的工况下保持稳定的电气连接，避免接插部位松脱、接触不良导致的设备断电或信号传输中断问题。从结构设计来看，这款公插头整体采用圆柱式阶梯轴外形，插合端做了内收的导向倒角，和对应母头插合时不需要刻意对准角度，靠端部的锥面引导就能顺利滑入对接位，三个导电插芯呈等边三角形排布在插合端面，这种排布方式既可以避免插错方位，

　　也能让三个触点的接触压力保持均匀，不会因为长期插拔出现单个触点接触电阻过大的问题。插头中部设计了一圈滚花纹理，这个结构不是装饰性设计，实际使用时操作人员戴劳保手套插拔插头，滚花面能提供足够的摩擦力，不需要额外借助工具就能完成插拔操作，即使手上沾有少量油污也不容易打滑。滚花段下方的凸缘结构是安装定位边界，当插头和配套母座插合到位时，这个凸缘会和母座端面贴合，既可以限制插头的插入深度，避免插芯过度顶压造成内部接线端松脱，也能给尾部的密封结构提供压紧基准，配合配套的密封圈就能实现插合面的防尘防溅效果。插头尾部的缩径段是线缆接入端，设计时预留了足够的内部空间来容纳线缆的线芯分叉、接线端子压接部位，尾部可以配套安装线缆固定头或者橡胶护套，

　　既可以避免线缆弯折处出现应力集中导致线芯断裂，也能防止外部的水汽、粉尘从线缆接入位置进入插头内部。从安装适配的角度来说，这款插头的外径尺寸、插芯间距都严格遵循DIN9680的标准要求，和同标准的母头、面板安装座都能实现通用互换，不需要针对特定品牌的接插件做单独的结构适配，设备选型时可以直接替换同规格的现有部件，降低备件的储备种类。设计过程中针对插合部位的配合公差做了严格控制，插合端的外径公差控制在小间隙配合范围，既不会因为公差过小导致插拔阻力过大，也不会因为间隙过大出现插合后晃动、接触不良的问题；三个导电插芯的突出高度保持一致，插合时三个触点能同时接触，避免单个触点先接触导致的通电瞬间打火问题，延长触点的使用寿命。

　　插头的外壳采用绝缘高强度材质，表面做了哑光处理，既可以避免日常使用中表面被划伤后残留污渍，也能在一定程度上耐受常见工业环境中的弱酸弱碱腐蚀，不会因为长期接触切削液、润滑油出现外壳材质脆化的问题。在实际设备装配环节，这款插头的接线操作不需要特殊的专用工具，只需要将线缆外皮剥除合适长度，把线芯压接在插芯尾部的接线端子上，再将插头的前后壳体拧紧即可完成装配，装配效率比螺纹接线式的插头更高，也能避免人工接线时螺丝拧紧力矩不一致导致的线芯压接不牢问题。针对设备移动过程中的振动工况，插头内部的插芯和外壳之间做了防松结构设计，长期在振动环境下使用不会出现插芯移位、接线端松脱的问题，能保持稳定的导电性能，适合用在移动式工业设备、手持电动工具这类有持续振动的使用场景中。
