440mm尖头钩头两用撬杆结构设计

　　在设备检修、工装拆装、物流装卸、建筑施工作业场景中，撬杆是一线作业人员随身配备的基础手动工具，其结构合理性直接影响作业效率与操作安全性，本次设计的440mm规格撬杆，针对狭小空间作业、轻载撬拔需求做了针对性结构优化，区别于传统通体等径撬棍的笨重设计，兼顾了撬拔力传递与操作便携性。

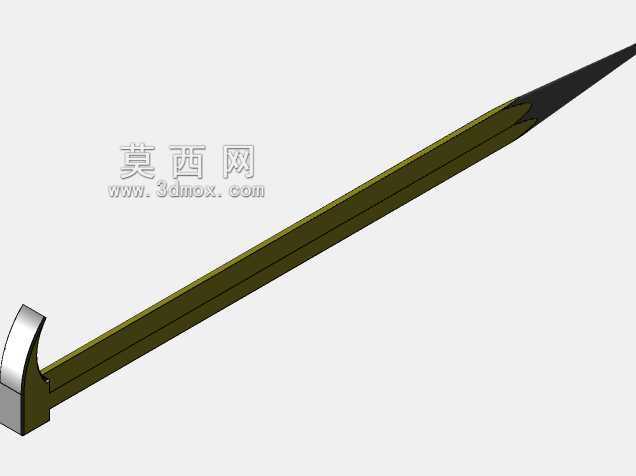

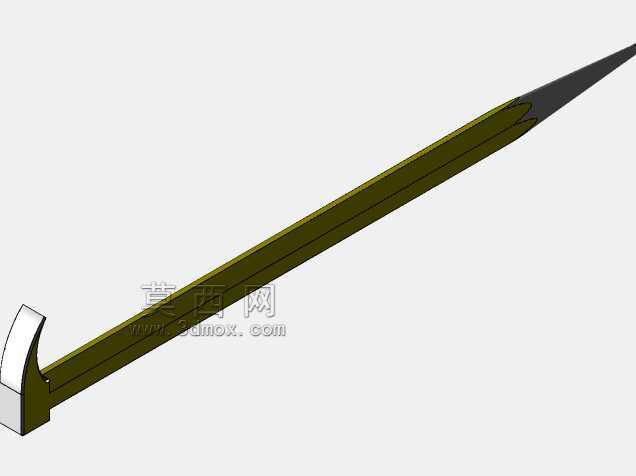

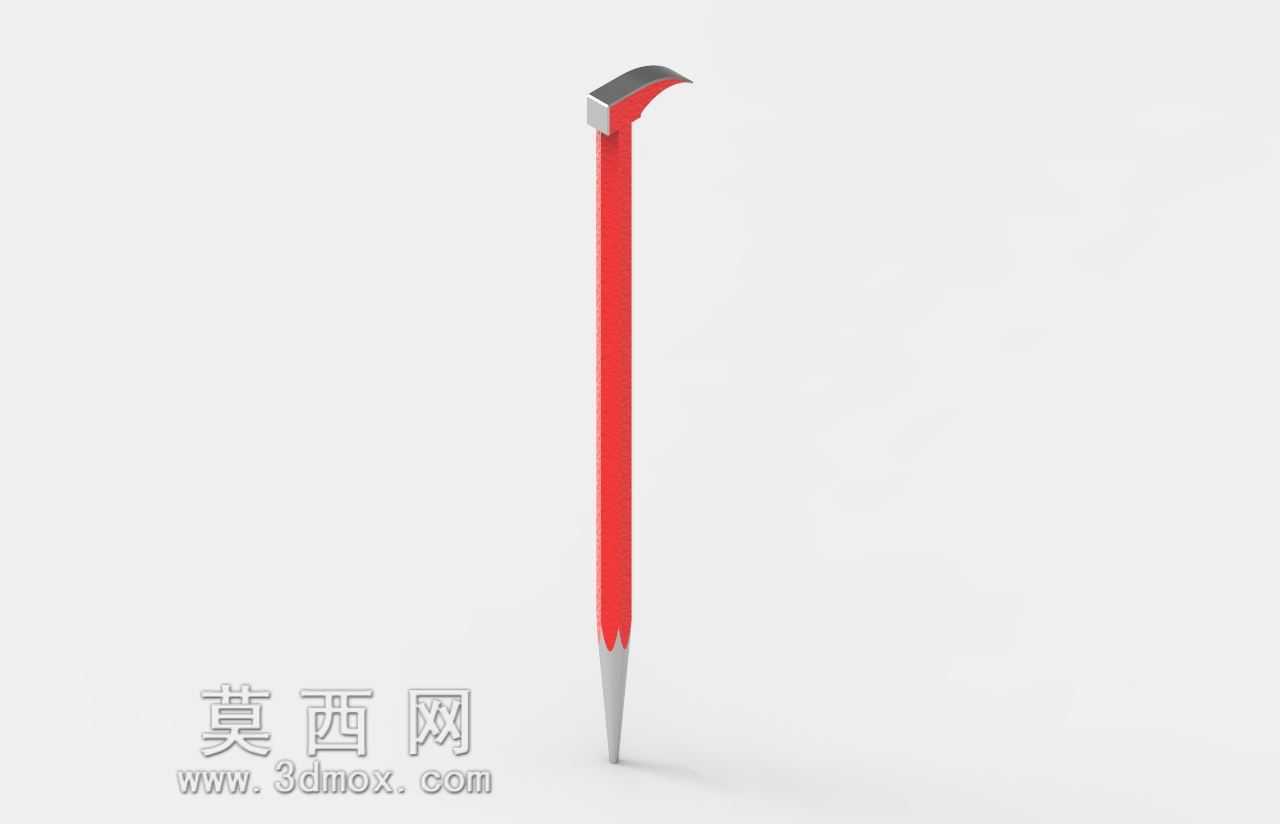

　　从功能特性来看，这款撬杆采用双工作端设计，一端为扁平弯折钩头，另一端为锥形尖头，两个工作端分别对应不同作业场景：钩头端弯折角度经过反复校核，既可以卡入设备底座、工装压板、包装箱板的缝隙完成撬动作业，也可以勾住预制孔、构件边缘完成拉拔、对位调整作业，钩头的扁平端面做了圆弧过渡处理，避免撬拔过程中应力集中导致的端部崩裂，同时减少对被撬构件表面的压痕损伤；尖头端采用渐缩锥形设计，锥度匹配常见的设备安装对位孔、缝隙楔入需求，既可以在构件对位时插入销孔完成精准导向，也可以楔入紧密贴合的构件缝隙制造撬动支点，尖头端部做了小圆弧钝化处理，避免过于尖锐导致的扎伤风险，同时减少尖头受力时的崩断概率。

　　设计过程中首先确定了整体长度为440mm，这个长度区间属于便携型撬杆的常用尺寸，既可以满足单人手持作业的力臂需求，利用杠杆原理放大手部施加的作用力，又不会因为杆身过长导致狭小空间内操作受限，适合设备运维、机电安装、仓储开箱这类作业空间有限的场景。杆身主体采用等径圆形截面设计，圆形截面的握感适配人手握持习惯，作业时可以根据发力需求灵活调整握持位置，靠近工作端的位置可以作为发力支点，握持端可以施加更大的撬动力；杆身表面做了防滑包覆处理，包覆层延伸至距离两端工作端50mm的位置，既避免手部直接接触金属杆身导致的打滑、低温冻手问题，又不会干涉工作端的楔入、卡接作业。

　　从受力结构设计来看，钩头与杆身的连接位置采用圆弧过渡结构，避免直角连接带来的应力集中，这个位置是撬杆作业时受力最大的区域，圆弧过渡可以将撬拔时的弯曲应力均匀分散到杆身主体，避免长期受力导致的根部断裂；尖头端与杆身的连接同样采用渐缩过渡，保证楔入作业时的力传递顺畅，不会出现锥段根部的应力突变。杆身的直径经过受力校核，匹配440mm长度下的最大撬拔载荷，既不会因为杆身过细导致受力时弯曲变形，也不会因为杆身过粗增加整体重量，降低长时间手持作业的疲劳感。

　　在实际作业场景中，这款撬杆可以覆盖多类常见作业需求：机电设备安装时，可以用尖头端对位设备底座的安装螺栓孔，调整设备位置完成地脚螺栓的穿装，也可以用钩头端撬动设备底座完成水平度微调；仓储物流场景中，可以用钩头端撬开木质包装箱的箱板、打包钢带，完成货物拆箱作业；工装夹具拆装时，可以楔入夹具与工件的贴合缝隙，撬动分离紧密贴合的工件，也可以拉拔拆卸过盈配合的定位销；建筑装修作业中，可以撬动拆除废旧模板、装饰条，完成小范围的构件拆卸作业。

　　设计时充分考虑了操作的人机工程学，整体重心位于杆身中点位置，手持时不会出现一端偏重的问题，长时间握持作业的平衡性更好；钩头的弯折高度控制在合理范围，既保证卡入缝隙后的有效勾接深度，又不会因为钩头过高导致楔入缝隙时受阻；尖头的锥角经过优化，楔入缝隙时不需要过大的敲击力就可以顺利插入，同时楔入后不会因为锥度过小导致打滑脱开。两个工作端的硬度做了差异化处理，工作端表面硬度高于杆身主体，保证端部的耐磨性能与抗崩裂性能，杆身主体保持足够的韧性，承受撬拔时的弯曲载荷不会发生脆性断裂，这种硬韧结合的结构设计，匹配手动撬杆的实际受力特点，避免了通体硬度过高导致的易断裂、通体硬度过低导致的易弯曲变形问题。

　　从安装与存储边界来看，这款撬杆的整体外形为细长杆状，最大外径不超过30mm，钩头端的最大外伸尺寸不超过50mm，可以放入常规的工具包、工具柜抽屉中存储，不需要占用过大的存放空间，作业时可以随身携带，不需要额外的安装固定结构，手持即可完成全部操作，不需要配套其他辅助工具，适配单人独立作业的需求。
